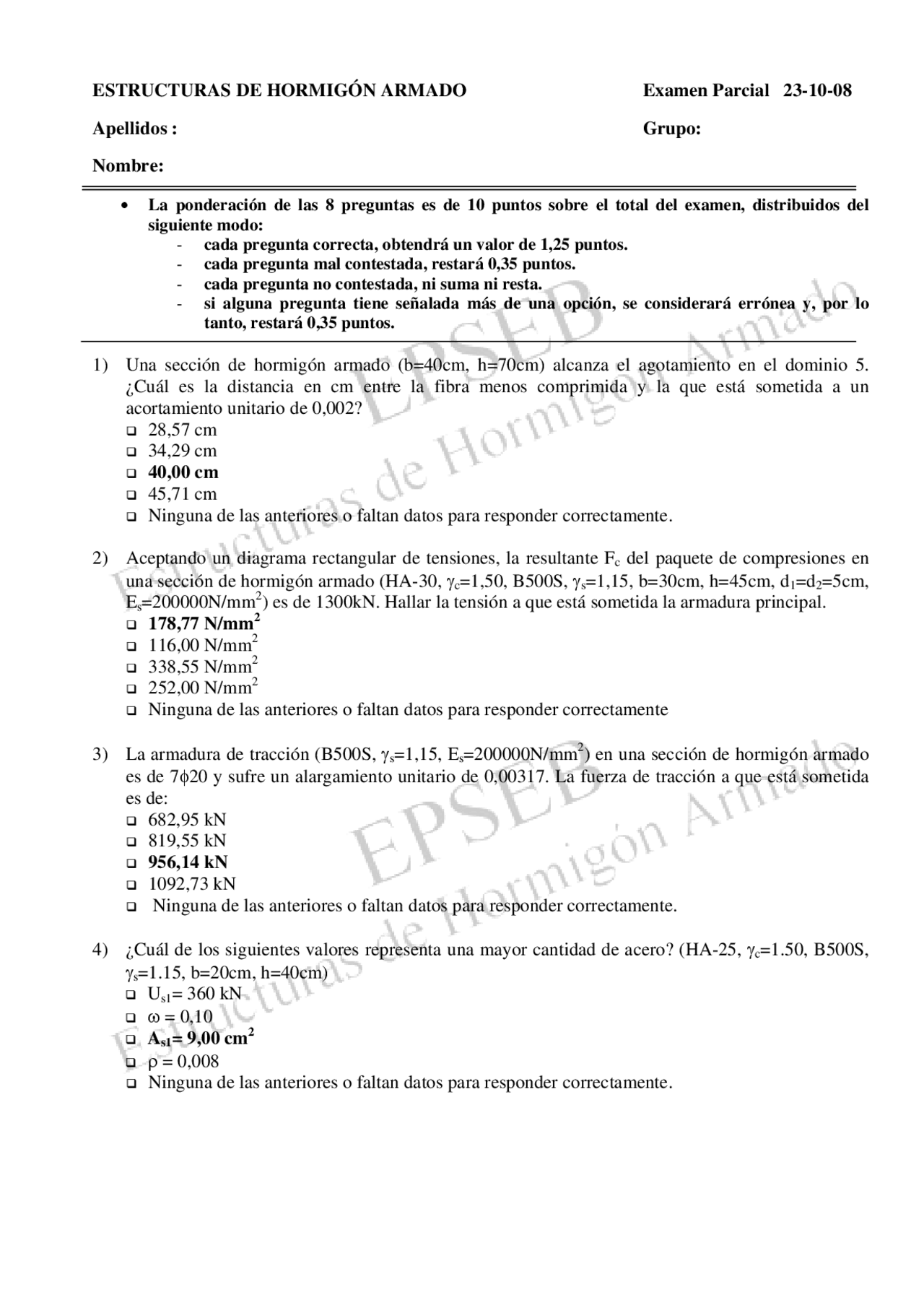

ESTRUCTURAS DE HORMIGÓN ARMADO Examen Parcial 23-10-08
Apellidos : Grupo:
Nombre:
• La ponderación de las 8 preguntas es de 10 puntos sobre el total del examen, distribuidos del
siguiente modo:
- cada pregunta correcta, obtendrá un valor de 1,25 puntos.
- cada pregunta mal contestada, restará 0,35 puntos.
- cada pregunta no contestada, ni suma ni resta.
- si alguna pregunta tiene señalada más de una opción, se considerará errónea y, por lo
tanto, restará 0,35 puntos.
1) Una sección de hormigón armado (b=40cm, h=70cm) alcanza el agotamiento en el dominio 5.
¿Cuál es la distancia en cm entre la fibra menos comprimida y la que está sometida a un
acortamiento unitario de 0,002?
28,57 cm
34,29 cm
40,00 cm
45,71 cm
Ninguna de las anteriores o faltan datos para responder correctamente.
2) Aceptando un diagrama rectangular de tensiones, la resultante Fc del paquete de compresiones en
una sección de hormigón armado (HA-30, γc=1,50, B500S, γs=1,15, b=30cm, h=45cm, d1=d2=5cm,
Es=200000N/mm2) es de 1300kN. Hallar la tensión a que está sometida la armadura principal.
178,77 N/mm2
116,00 N/mm2
338,55 N/mm2
252,00 N/mm2
Ninguna de las anteriores o faltan datos para responder correctamente
3) La armadura de tracción (B500S, γs=1,15, Es=200000N/mm2) en una sección de hormigón armado
es de 7φ20 y sufre un alargamiento unitario de 0,00317. La fuerza de tracción a que está sometida
es de:
682,95 kN
819,55 kN
956,14 kN
1092,73 kN
Ninguna de las anteriores o faltan datos para responder correctamente.
4) ¿Cuál de los siguientes valores representa una mayor cantidad de acero? (HA-25, γc=1.50, B500S,
γs=1.15, b=20cm, h=40cm)
Us1= 360 kN
ω = 0,10
As1= 9,00 cm2
ρ = 0,008
Ninguna de las anteriores o faltan datos para responder correctamente.
