Evaluación Parcial (A) 2022 - 00
Asignatura

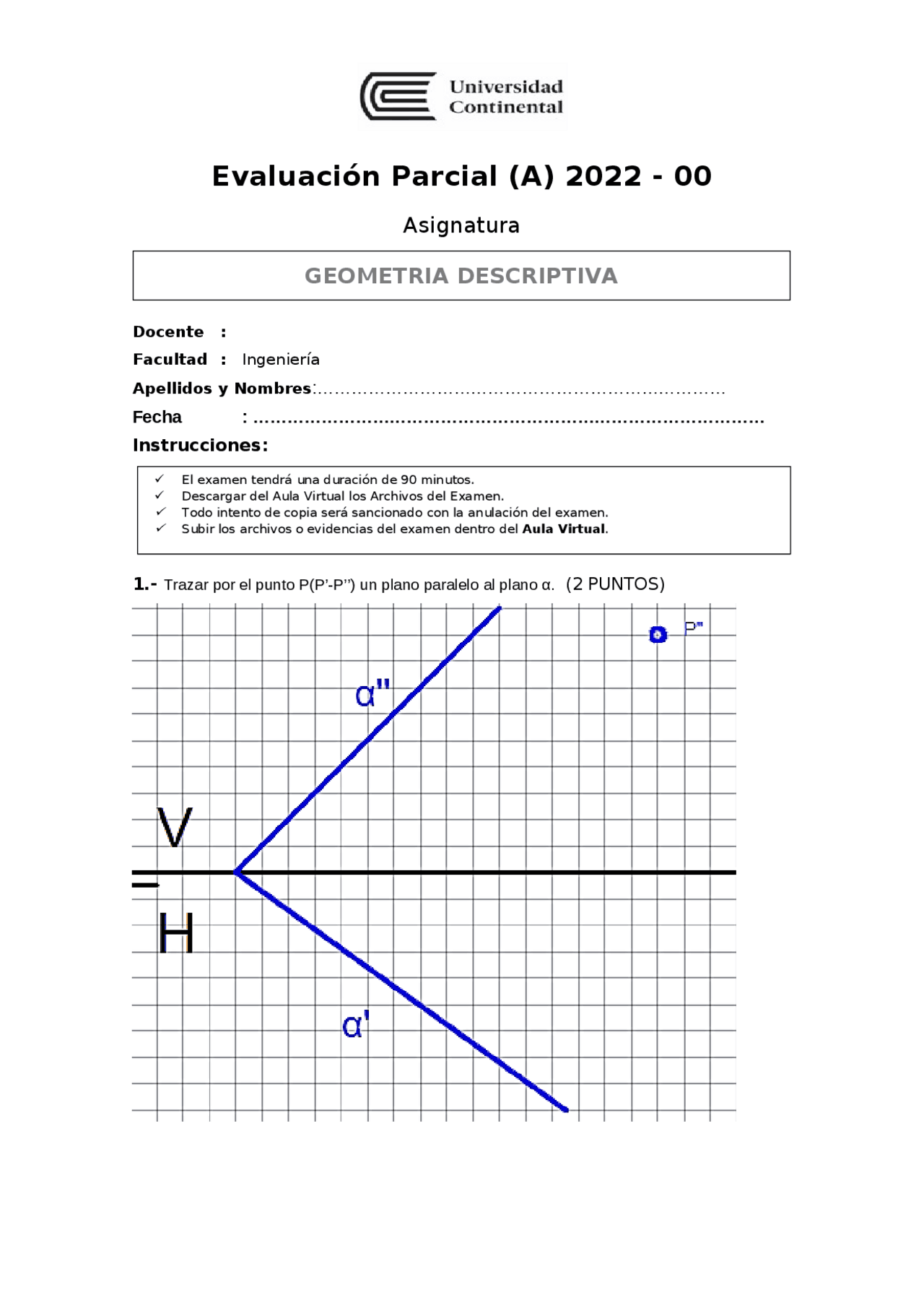

Docente : Facultad : Ingeniería Apellidos y Nombres :……………………………………………………………… Fecha : ……………………………………………………………………………… Instrucciones: 1.- Trazar por el punto P(P’-P’’) un plano paralelo al plano α. (2 PUNTOS)
GEOMETRIA DESCRIPTIVA
El examen tendrá una duración de 90 minutos. Descargar del Aula Virtual los Archivos del Examen. Todo intento de copia será sancionado con la anulación del examen. Subir los archivos o evidencias del examen dentro del Aula Virtual.
2.- En el sistema diédrico. Por el punto A(-4,2,4) trazar un plano perpendicular al plano α(4,7,8) y hallar la intersección de los planos. (2 PUNTOS) EVALUACIÓN PARCIAL 2022 - 00 Página
4.- En el sistema de planos acotados: (3 PUNTOS) Dada la recta AB. Graduar la recta. Obtener su traza. Hallar la pendiente en %. Obtener la verdadera magnitud del segmento AB. Calcular la cota del punto que dista, su proyección, 1.8 de la proyección del punto A. Situar en la recta AB un punto X cuya cota vale 7. EVALUACIÓN PARCIAL 2022 - 00 Página
5.- En el sistema de planos acotados. Graduar la recta siguiente. Obtener su traza y el Angulo inclinación. Pendiente del 80%. (Máximo: 3 puntos) 6.- En el sistema de planos acotados. Hallar la intersección entre los planos KML y RST. (2 PUNTOS) EVALUACIÓN PARCIAL 2022 - 00 Página
8.- Sistema de planos acotados. Dado el mapa de curvas de nivel. Calcular la pendiente en grados y porcentaje entre dos puntos A(10) y B(15). Explicar el significado de la pendiente en porcentaje. Calcular la distancia en verdadera magnitud entre dos puntos A(10) y B(15) cuya distancia medida es 3.9. Calcular la cota del punto C. (3 PUNTOS) EVALUACIÓN PARCIAL 2022 - 00 Página
