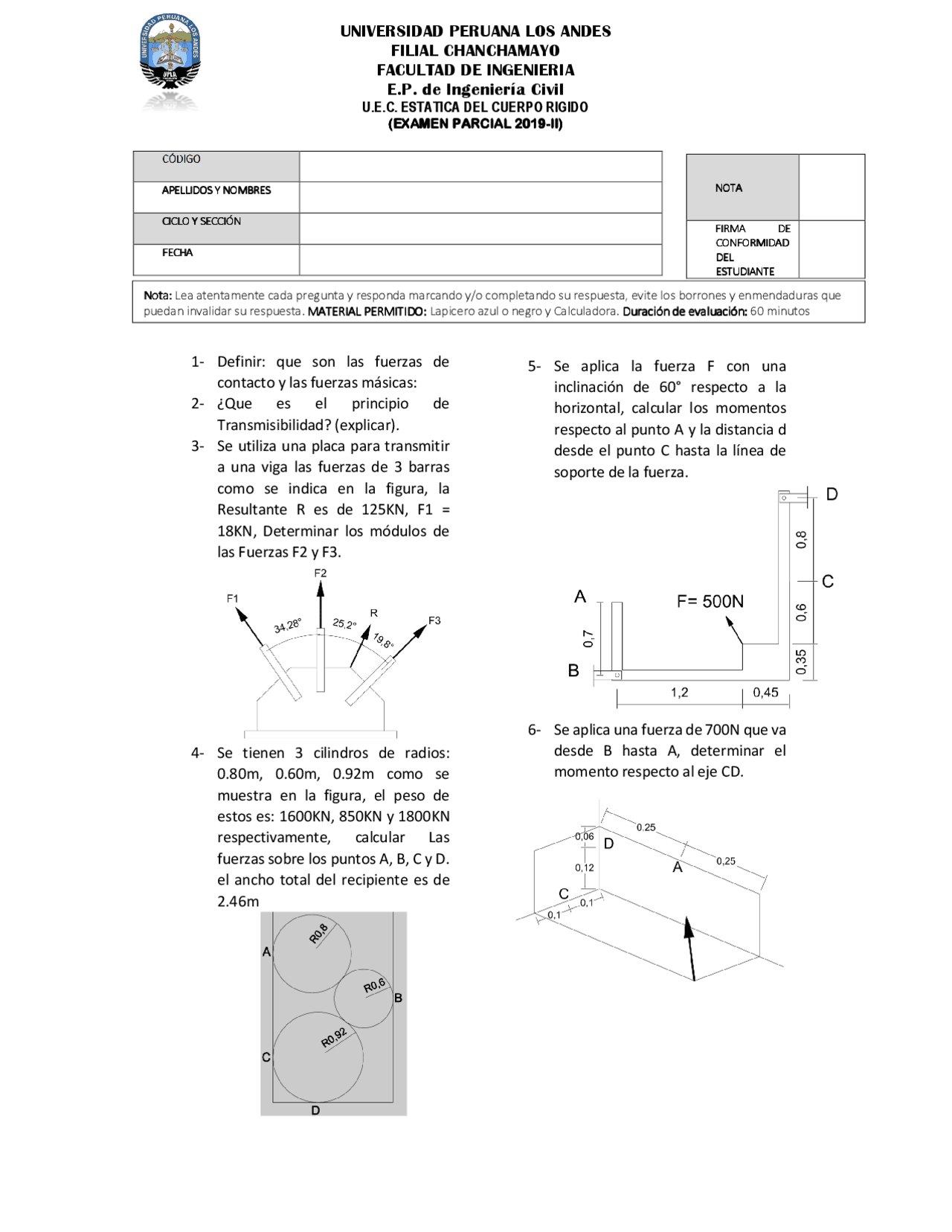

UNIVERSIDAD PERUANA LOS ANDES
FILIAL CHANCHAMAYO
FACULTAD DE INGENIERIA
E.P. de Ingeniería Civil
U.E.C. ESTATICA DEL CUERPO RIGIDO
(EXAMEN PARCIAL 2019
(EXAMEN PARCIAL 2019(EXAMEN PARCIAL 2019
(EXAMEN PARCIAL 2019-
--
-II
IIII
II)
))
)
CÓDIGO
CÓDIGOCÓDIGO
CÓDIGO
APELLIDOS Y NOMBRES
APELLIDOS Y NOMBRESAPELLIDOS Y NOMBRES
APELLIDOS Y NOMBRES
CICLO Y SECCIÓN
CICLO Y SECCIÓNCICLO Y SECCIÓN
CICLO Y SECCIÓN
FECHA
FECHAFECHA
FECHA
1- Definir: que son las fuerzas de
contacto y las fuerzas másicas:
2- ¿Que es el principio de
Transmisibilidad? (explicar).
3- Se utiliza una placa para transmitir
a una viga las fuerzas de 3 barras
como se indica en la figura, la
Resultante R es de 125KN, F1 =
18KN, Determinar los módulos de
las Fuerzas F2 y F3.
4- Se tienen 3 cilindros de radios:
0.80m, 0.60m, 0.92m como se
muestra en la figura, el peso de
estos es: 1600KN, 850KN y 1800KN
respectivamente, calcular Las
fuerzas sobre los puntos A, B, C y D.
el ancho total del recipiente es de
2.46m
5- Se aplica la fuerza F con una
inclinación de 60° respecto a la
horizontal, calcular los momentos
respecto al punto A y la distancia d
desde el punto C hasta la línea de
soporte de la fuerza.
6- Se aplica una fuerza de 700N que va
desde B hasta A, determinar el
momento respecto al eje CD.
NOTA
NOTANOTA
NOTA
FIRMA DE
FIRMA DE FIRMA DE
FIRMA DE
CONFORMIDAD
CONFORMIDAD CONFORMIDAD
CONFORMIDAD
DEL
DEL DEL
DEL
ESTUDIANTE
ESTUDIANTEESTUDIANTE
ESTUDIANTE
Nota:
Nota:Nota:
Nota: Lea atentamente cada pregunta y responda marcando y/o completando su respuesta, evite los borrones y enmendaduras que
puedan invalidar su respuesta.
MATERIAL PERMITIDO:
MATERIAL PERMITIDO: MATERIAL PERMITIDO:
MATERIAL PERMITIDO:
L
apicero azul o negro y Calculadora.
Duración de evaluación:
Duración de evaluación:Duración de evaluación:
Duración de evaluación:
60
minutos
