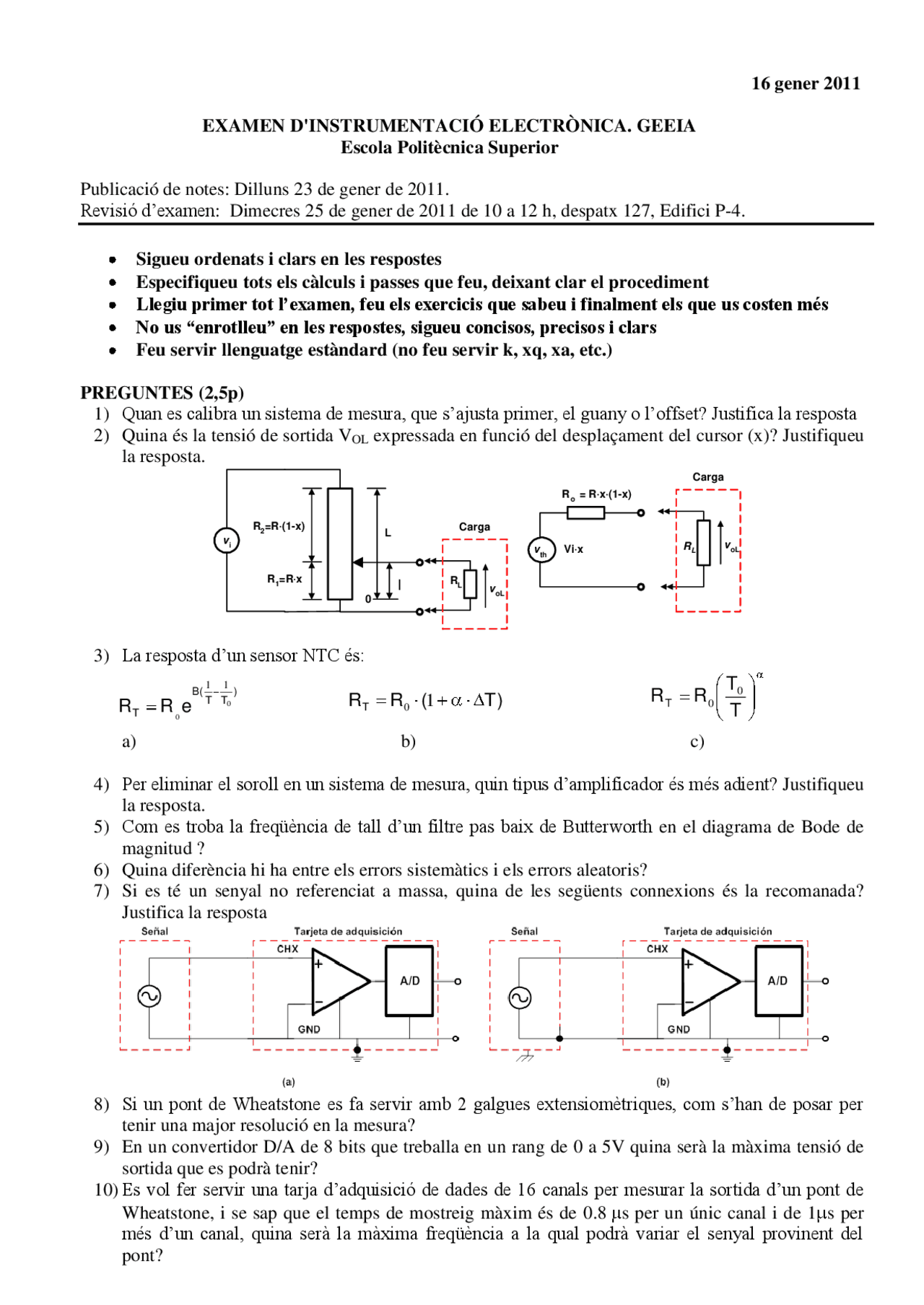

16 gener 2011
EXAMEN D'INSTRUMENTACIÓ ELECTRÒNICA. GEEIA
Escola Politècnica Superior
Publicació de notes: Dilluns 23 de gener de 2011.
Revisió d’examen: Dimecres 25 de gener de 2011 de 10 a 12 h, despatx 127, Edifici P-4.
Sigueu ordenats i clars en les respostes
Especifiqueu tots els càlculs i passes que feu, deixant clar el procediment
Llegiu primer tot l’examen, feu els exercicis que sabeu i finalment els que us costen més
No us “enrotlleu” en les respostes, sigueu concisos, precisos i clars
Feu servir llenguatge estàndard (no feu servir k, xq, xa, etc.)
PREGUNTES (2,5p)
1) Quan es calibra un sistema de mesura, que s’ajusta primer, el guany o l’offset? Justifica la resposta
2) Quina és la tensió de sortida VOL expressada en funció del desplaçament del cursor (x)? Justifiqueu
la resposta.
R2=R·(1-x) L
R1=R·x
vi
RL
Carga
0voL
vth
Ro = R·x·(1-x)
Vi·x RL
Carga
voL
l
3) La resposta d’un sensor NTC és:
a) b) c)
4) Per eliminar el soroll en un sistema de mesura, quin tipus d’amplificador és més adient? Justifiqueu
la resposta.
5) Com es troba la freqüència de tall d’un filtre pas baix de Butterworth en el diagrama de Bode de
magnitud ?
6) Quina diferència hi ha entre els errors sistemàtics i els errors aleatoris?
7) Si es té un senyal no referenciat a massa, quina de les següents connexions és la recomanada?
Justifica la resposta
8) Si un pont de Wheatstone es fa servir amb 2 galgues extensiomètriques, com s’han de posar per
tenir una major resolució en la mesura?
9) En un convertidor D/A de 8 bits que treballa en un rang de 0 a 5V quina serà la màxima tensió de
sortida que es podrà tenir?
10) Es vol fer servir una tarja d’adquisició de dades de 16 canals per mesurar la sortida d’un pont de
Wheatstone, i se sap que el temps de mostreig màxim és de 0.8 s per un únic canal i de 1 s per
més d’un canal, quina serà la màxima freqüència a la qual podrà variar el senyal provinent del
pont?
)
TT
(B
TeRR 0
0
11
)T(RRT1
0
T
T
RRT0
0
