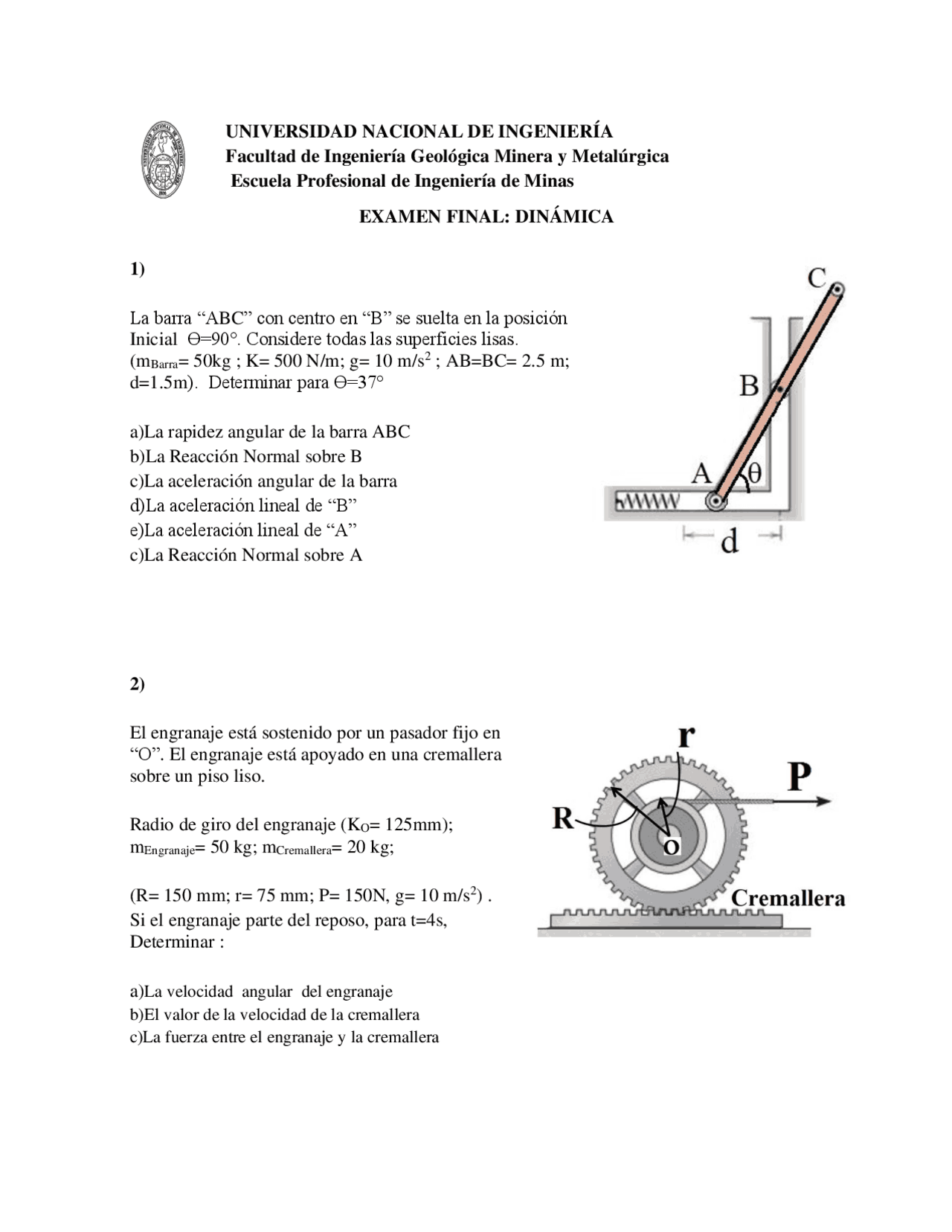

EXAMEN FINAL: DINÁMICA
1)Barra y resorte (xls)(Energía, cinética y cinemática)
La barra “ABC” con centro en “B” se suelta en la posición
Inicial Ө=90°. Considere todas las superficies lisas.
(mBarra= 50kg ; K= 500 N/m; g= 10 m/s2 ; AB=BC= 2.5 m;
d=1.5m). Determinar para Ө=37°
a)La rapidez angular de la barra ABC
b)La Reacción Normal sobre B
c)La aceleración angular de la barra
d)La aceleración lineal de “B”
e)La aceleración lineal de “A”
c)La Reacción Normal sobre A
2) Engranaje y Cremallera (xls) (Impulso)
El engranaje está sostenido por un pasador fijo en
“O”. El engranaje está apoyado en una cremallera
sobre un piso liso.
Radio de giro del engranaje (KO= 125mm);
mEngranaje= 50 kg; mCremallera= 20 kg;
(R= 150 mm; r= 75 mm; P= 150N, g= 10 m/s2) .
Si el engranaje parte del reposo, para t=4s,
Determinar :
a)La velocidad angular del engranaje
b)El valor de la velocidad de la cremallera
c)La fuerza entre el engranaje y la cremallera
UNIVERSIDAD NACIONAL DE INGENIERÍA
Facultad de Ingeniería Geológica Minera y Metalúrgica
Escuela Profesional de Ingeniería de Minas
