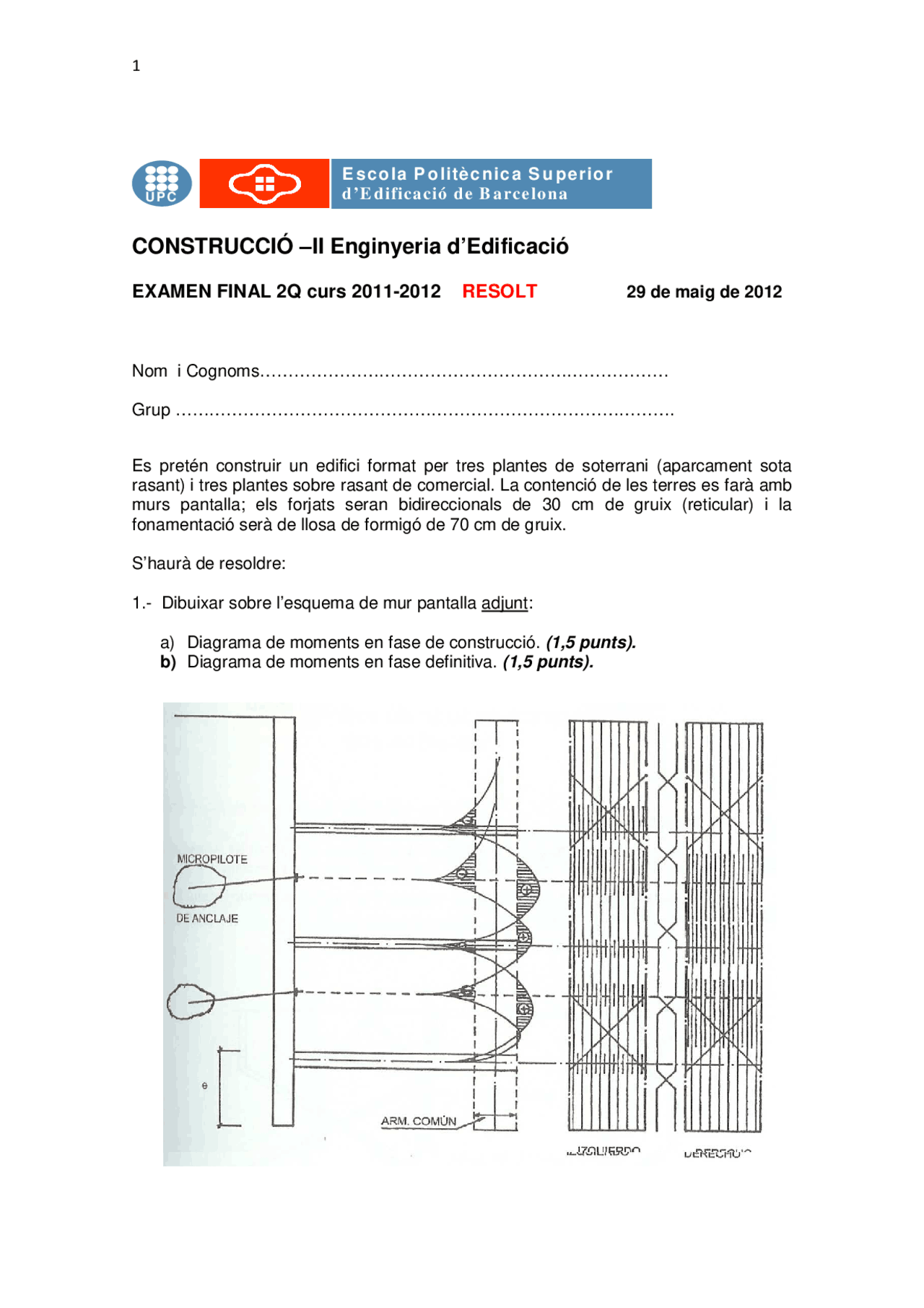

Es pretén construir un edifici format per tres plantes de soterrani (aparcament sota rasant) i tres plantes sobre rasant de comercial. La contenció de les terres es farà amb murs pantalla; els forjats seran bidireccionals de 30 cm de gruix (reticular) i la fonamentació serà de llosa de formigó de 70 cm de gruix.
S’haurà de resoldre:
1.- Dibuixar sobre l’esquema de mur pantalla adjunt:
a) Diagrama de moments en fase de construcció. (1,5 punts). b) Diagrama de moments en fase definitiva. (1,5 punts).
2.- Sobre les cates amb les que es construirà el pur pantalla (bataches cada 2,50 m), dibuixar en planta i alçat:
a) Armadura longitudinal i transversal de la gàbia a col·locar en cada cata, cara amb contacte amb les terres. (1 punt). b) Armadura longitudinal i transversal de la gàbia a col·locar en cada cata, cara lliure, es a dir; la cara que està per la part interior de l’edifici. (1 punt).
3.- Descriure de forma seqüencial el procés d’execució del mur pantalla des del inici fins a la finalització complerta. (2 punts).
- Realització del muret guia de poca profunditat, sent les parets del murets guia, de formigó.
- Un cop realitzada la guia s’inicia l’excavació per cates (bataches) amb cullera bivalva mecànica o Hidráulica. Es realitza al tresbolillo de longitud variable i alternat.
- Es col·loquen encofrats laterals(tubs o xapes) per fer la junta i adaptar-la al motllo.
- Es col·loca l'armadura sense que toqui al fons.
- Es formigona la cata de baix cap a dalt utilitzant el tub tremie ..
- S'escapça la pantalla, per descobrir l'armadura i eliminar el formigó de mala qualitat si ni hagués.
- S'excava un primer tram, aprox. 1 m i es construeix la biga de coronació.
- A continuació es procedeix al buidat, a mesura que es va excavant es col·loquen els ancoratges provisionals o bé estampidors, fins arribar a la cota on es farà la fonamentació.
IMPORTANT: NO S'HA D'EXECUTAR AMB LLOTS BENTONÍTICS, EN LA SECCIÓ
ESTRATIGRÀFICA FACILITADA NO HI HABIA NIVELL FREÀTIC.
4.- Dibuixar el detall de l’armat de la llosa de fonamentació del tram indicat en planta, el dibuix s’ha de fer en la mateixa planta (B)
