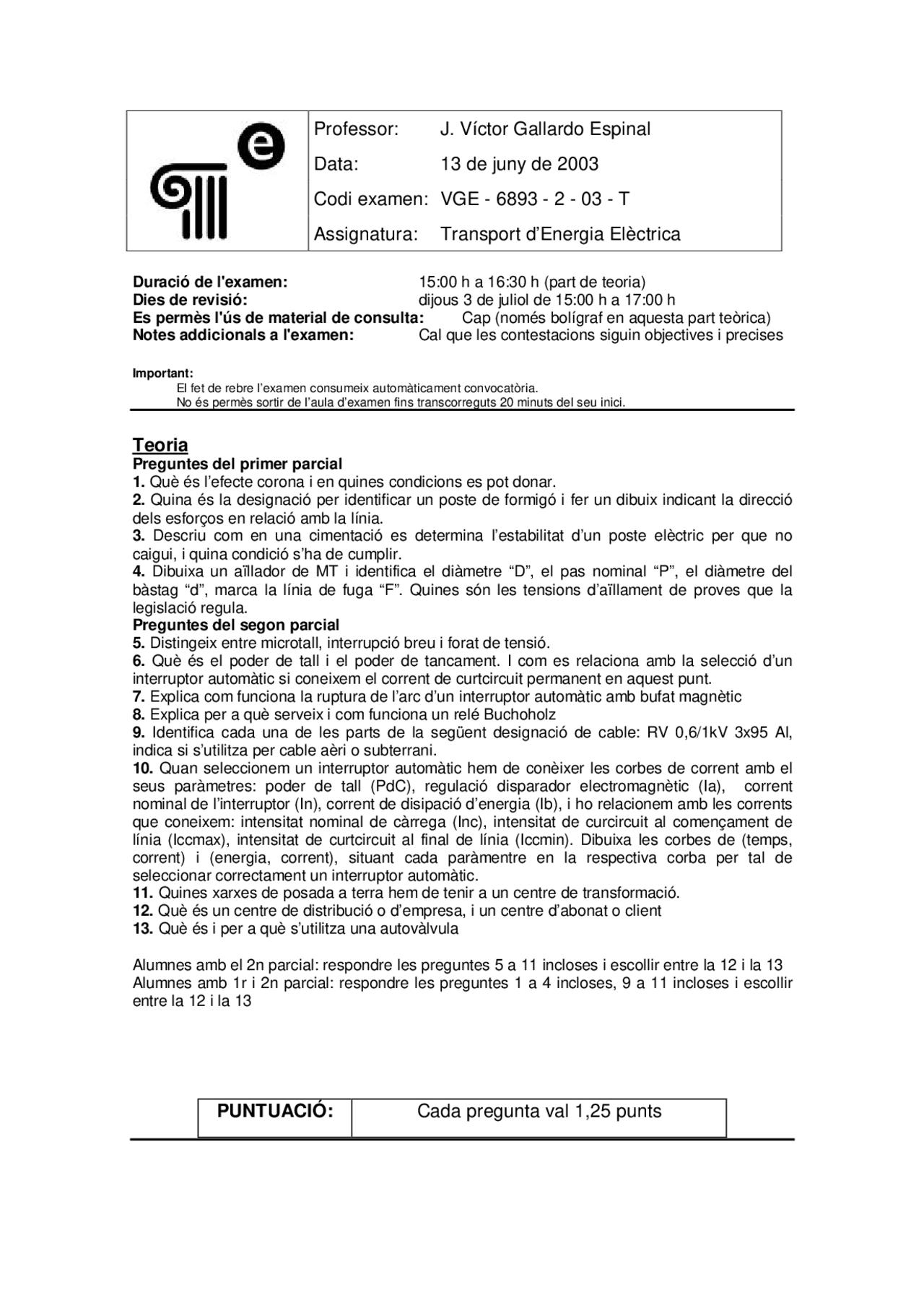

Professor: J. Víctor Gallardo Espinal
Data: 13 de juny de 2003
Codi examen: VGE - 6893 - 2 - 03 - T
Assignatura: Transport d’Energia Elèctrica
Duració de l'examen: 15:00 h a 16:30 h (part de teoria)
Dies de revisió: dijous 3 de juliol de 15:00 h a 17:00 h
Es permès l'ús de material de consulta: Cap (només bolígraf en aquesta part teòrica)
Notes addicionals a l'examen: Cal que les contestacions siguin objectives i precises
Important:
El fet de rebre l’examen consumeix automàticament convocatòria.
No és permès sortir de l’aula d’examen fins transcorreguts 20 minuts del seu inici.
Teoria
Preguntes del primer parcial
1. Què és l’efecte corona i en quines condicions es pot donar.
2. Quina és la designació per identificar un poste de formigó i fer un dibuix indicant la direcció
dels esforços en relació amb la línia.
3. Descriu com en una cimentació es determina l’estabilitat d’un poste elèctric per que no
caigui, i quina condició s’ha de cumplir.
4. Dibuixa un aïllador de MT i identifica el diàmetre “D”, el pas nominal “P”, el diàmetre del
bàstag “d”, marca la línia de fuga “F”. Quines són les tensions d’aïllament de proves que la
legislació regula.
Preguntes del segon parcial
5. Distingeix entre microtall, interrupció breu i forat de tensió.
6. Què és el poder de tall i el poder de tancament. I com es relaciona amb la selecció d’un
interruptor automàtic si coneixem el corrent de curtcircuit permanent en aquest punt.
7. Explica com funciona la ruptura de l’arc d’un interruptor automàtic amb bufat magnètic
8. Explica per a què serveix i com funciona un relé Buchoholz
9. Identifica cada una de les parts de la següent designació de cable: RV 0,6/1kV 3x95 Al,
indica si s’utilitza per cable aèri o subterrani.
10. Quan seleccionem un interruptor automàtic hem de conèixer les corbes de corrent amb el
seus paràmetres: poder de tall (PdC), regulació disparador electromagnètic (Ia), corrent
nominal de l’interruptor (In), corrent de disipació d’energia (Ib), i ho relacionem amb les corrents
que coneixem: intensitat nominal de càrrega (Inc), intensitat de curcircuit al començament de
línia (Iccmax), intensitat de curtcircuit al final de línia (Iccmin). Dibuixa les corbes de (temps,
corrent) i (energia, corrent), situant cada paràmentre en la respectiva corba per tal de
seleccionar correctament un interruptor automàtic.
11. Quines xarxes de posada a terra hem de tenir a un centre de transformació.
12. Què és un centre de distribució o d’empresa, i un centre d’abonat o client
13. Què és i per a què s’utilitza una autovàlvula
Alumnes amb el 2n parcial: respondre les preguntes 5 a 11 incloses i escollir entre la 12 i la 13
Alumnes amb 1r i 2n parcial: respondre les preguntes 1 a 4 incloses, 9 a 11 incloses i escollir
entre la 12 i la 13
PUNTUACIÓ: Cada pregunta val 1,25 punts
