Professor: J. Víctor Gallardo Espinal
Data: 14 de juny de 2004
Codi examen: VGE - 6892 - 2 - 04 - T
Assignatura: Centrals Elèctriques
Duració de l'examen: 15:00 h a 17:00 h
Dies de revisió: dijous 1 de juliol de 15:00 h a 17:00 h
Es permès l'ús de material de consulta: No
Notes addicionals a l'examen: Cal que les contestacions siguin objectives i precises
Important:
El fet de rebre l’examen consumeix automàticament convocatòria.
No és permès sortir de l’aula d’examen fins transcorreguts 20 minuts del seu inici.
Teoria

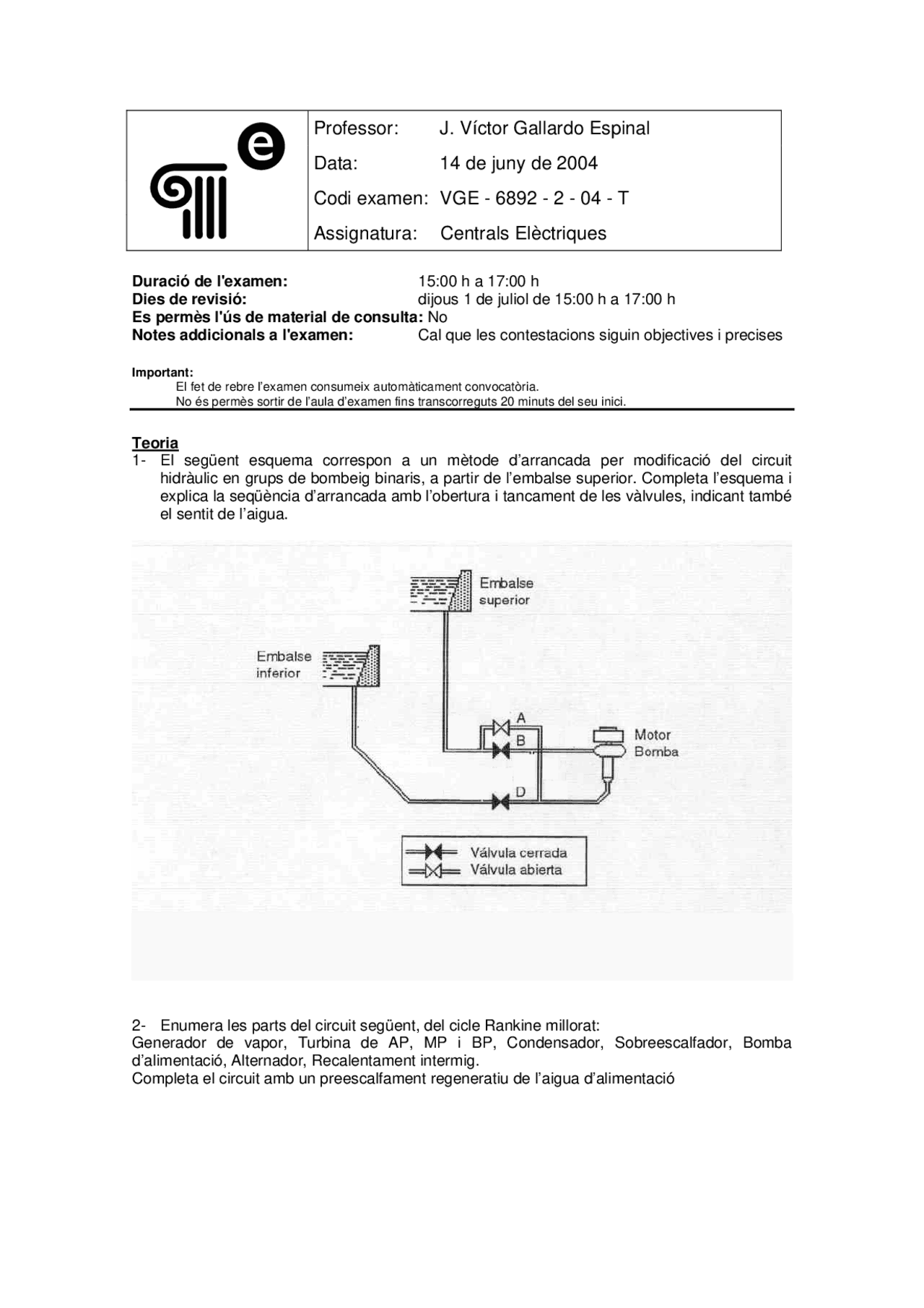

1- El següent esquema correspon a un mètode d’arrancada per modificació del circuit
hidràulic en grups de bombeig binaris, a partir de l’embalse superior. Completa l’esquema i
explica la seqüència d’arrancada amb l’obertura i tancament de les vàlvules, indicant també
el sentit de l’aigua.
2- Enumera les parts del circuit següent, del cicle Rankine millorat:
Generador de vapor, Turbina de AP, MP i BP, Condensador, Sobreescalfador, Bomba
d’alimentació, Alternador, Recalentament intermig.
Completa el circuit amb un preescalfament regeneratiu de l’aigua d’alimentació
