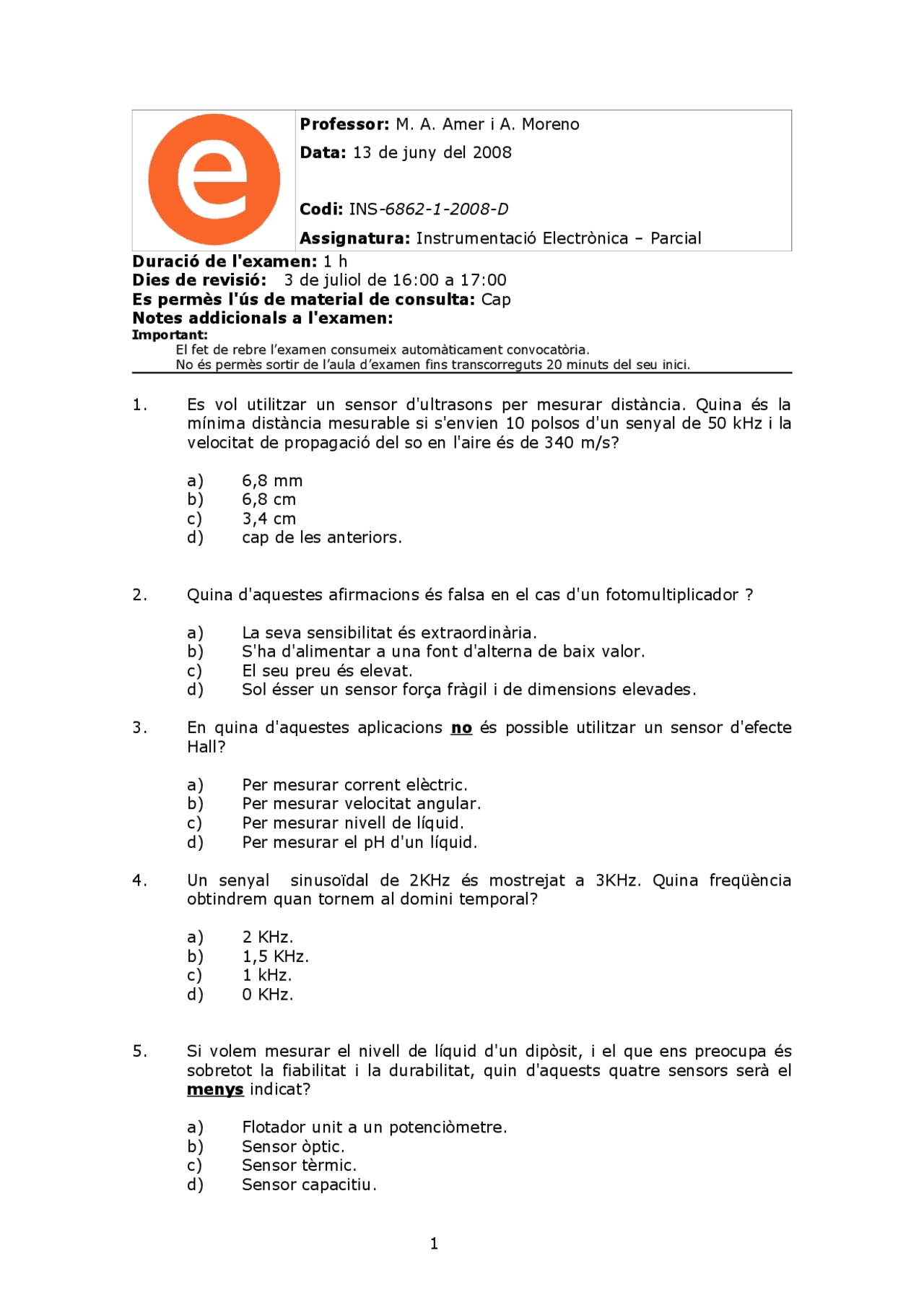

Professor: M. A. Amer i A. Moreno
Data: 13 de juny del 2008
Codi: INS-6862-1-2008-D
Assignatura: Instrumentació Electrònica – Parcial
Duració de l'examen: 1 h
Dies de revisió: 3 de juliol de 16:00 a 17:00
Es permès l'ús de material de consulta: Cap
Notes addicionals a l'examen:
Important:
El fet de rebre l’examen consumeix automàticament convocatòria.
No és permès sortir de l’aula d’examen fins transcorreguts 20 minuts del seu inici.
1. Es vol utilitzar un sensor d'ultrasons per mesurar distància. Quina és la
mínima distància mesurable si s'envien 10 polsos d'un senyal de 50 kHz i la
velocitat de propagació del so en l'aire és de 340 m/s?
a) 6,8 mm
b) 6,8 cm
c) 3,4 cm
d) cap de les anteriors.
2. Quina d'aquestes afirmacions és falsa en el cas d'un fotomultiplicador ?
a) La seva sensibilitat és extraordinària.
b) S'ha d'alimentar a una font d'alterna de baix valor.
c) El seu preu és elevat.
d) Sol ésser un sensor força fràgil i de dimensions elevades.
3. En quina d'aquestes aplicacions no és possible utilitzar un sensor d'efecte
Hall?
a) Per mesurar corrent elèctric.
b) Per mesurar velocitat angular.
c) Per mesurar nivell de líquid.
d) Per mesurar el pH d'un líquid.
4. Un senyal sinusoïdal de 2KHz és mostrejat a 3KHz. Quina freqüència
obtindrem quan tornem al domini temporal?
a) 2 KHz.
b) 1,5 KHz.
c) 1 kHz.
d) 0 KHz.
5. Si volem mesurar el nivell de líquid d'un dipòsit, i el que ens preocupa és
sobretot la fiabilitat i la durabilitat, quin d'aquests quatre sensors serà el
menys indicat?
a) Flotador unit a un potenciòmetre.
b) Sensor òptic.
c) Sensor tèrmic.
d) Sensor capacitiu.
