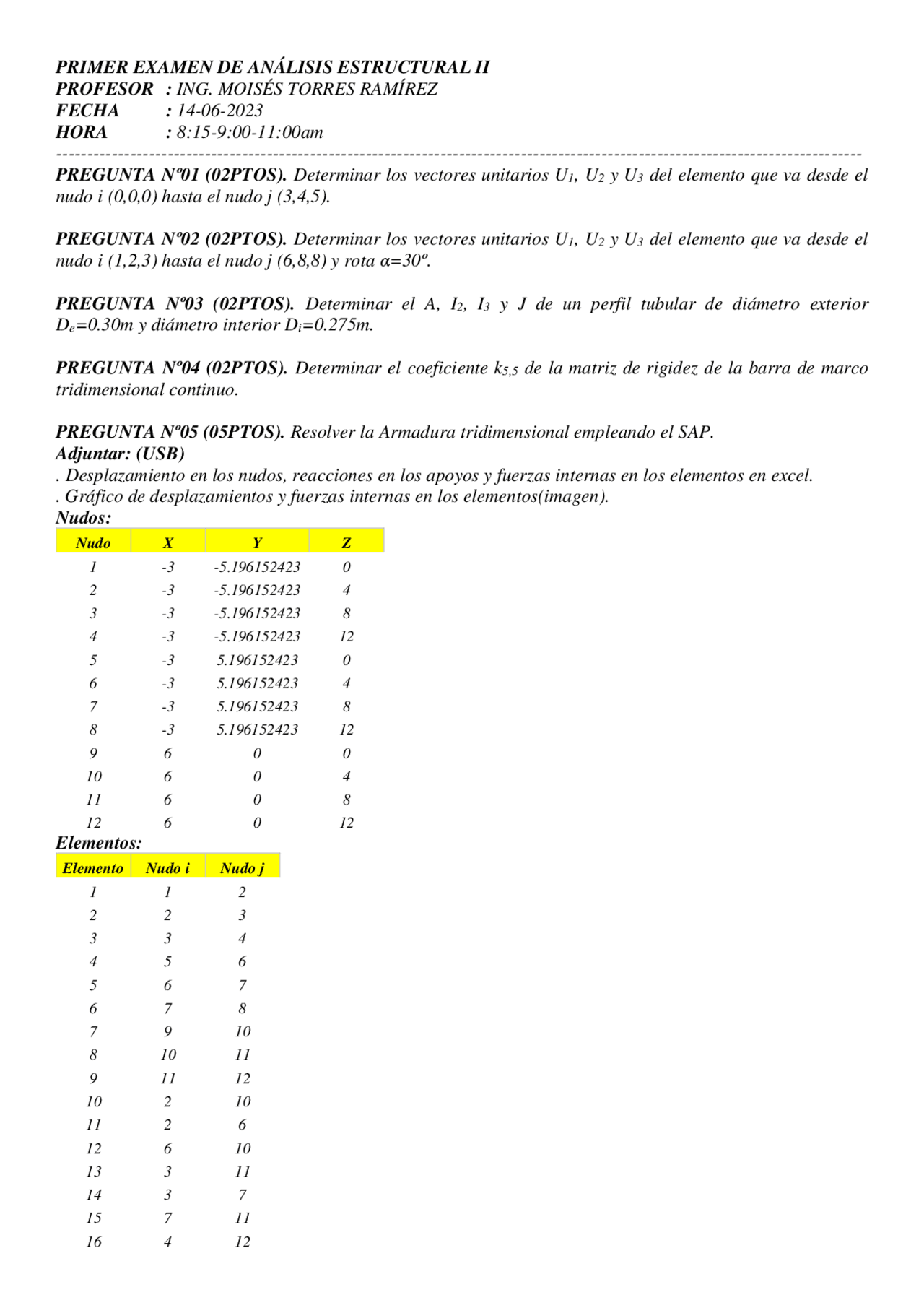

PRIMER EXAMEN DE ANÁLISIS ESTRUCTURAL II
PROFESOR : ING. MOISÉS TORRES RAMÍREZ
FECHA : 14-06-2023
HORA : 8:15-9:00-11:00am
----------------------------------------------------------------------------------------------------------------------------------
PREGUNTA Nº01 (02PTOS). Determinar los vectores unitarios U1, U2 y U3 del elemento que va desde el
nudo i (0,0,0) hasta el nudo j (3,4,5).
PREGUNTA Nº02 (02PTOS). Determinar los vectores unitarios U1, U2 y U3 del elemento que va desde el
nudo i (1,2,3) hasta el nudo j (6,8,8) y rota α=30º.
PREGUNTA Nº03 (02PTOS). Determinar el A, I2, I3 y J de un perfil tubular de diámetro exterior
De=0.30m y diámetro interior Di=0.275m.
PREGUNTA Nº04 (02PTOS). Determinar el coeficiente k5,5 de la matriz de rigidez de la barra de marco
tridimensional continuo.
PREGUNTA Nº05 (05PTOS). Resolver la Armadura tridimensional empleando el SAP.
Adjuntar: (USB)
. Desplazamiento en los nudos, reacciones en los apoyos y fuerzas internas en los elementos en excel.
. Gráfico de desplazamientos y fuerzas internas en los elementos(imagen).
Nudos:
Nudo
X
Y
Z
1
-3
-5.196152423
0
2
-3
-5.196152423
4
3
-3
-5.196152423
8
4
-3
-5.196152423
12
5
-3
5.196152423
0
6
-3
5.196152423
4
7
-3
5.196152423
8
8
-3
5.196152423
12
9
6
0
0
10
6
0
4
11
6
0
8
12
6
0
12
Elementos:
Elemento
Nudo i
Nudo j
1
1
2
2
2
3
3
3
4
4
5
6
5
6
7
6
7
8
7
9
10
8
10
11
9
11
12
10
2
10
11
2
6
12
6
10
13
3
11
14
3
7
15
7
11
16
4
12
