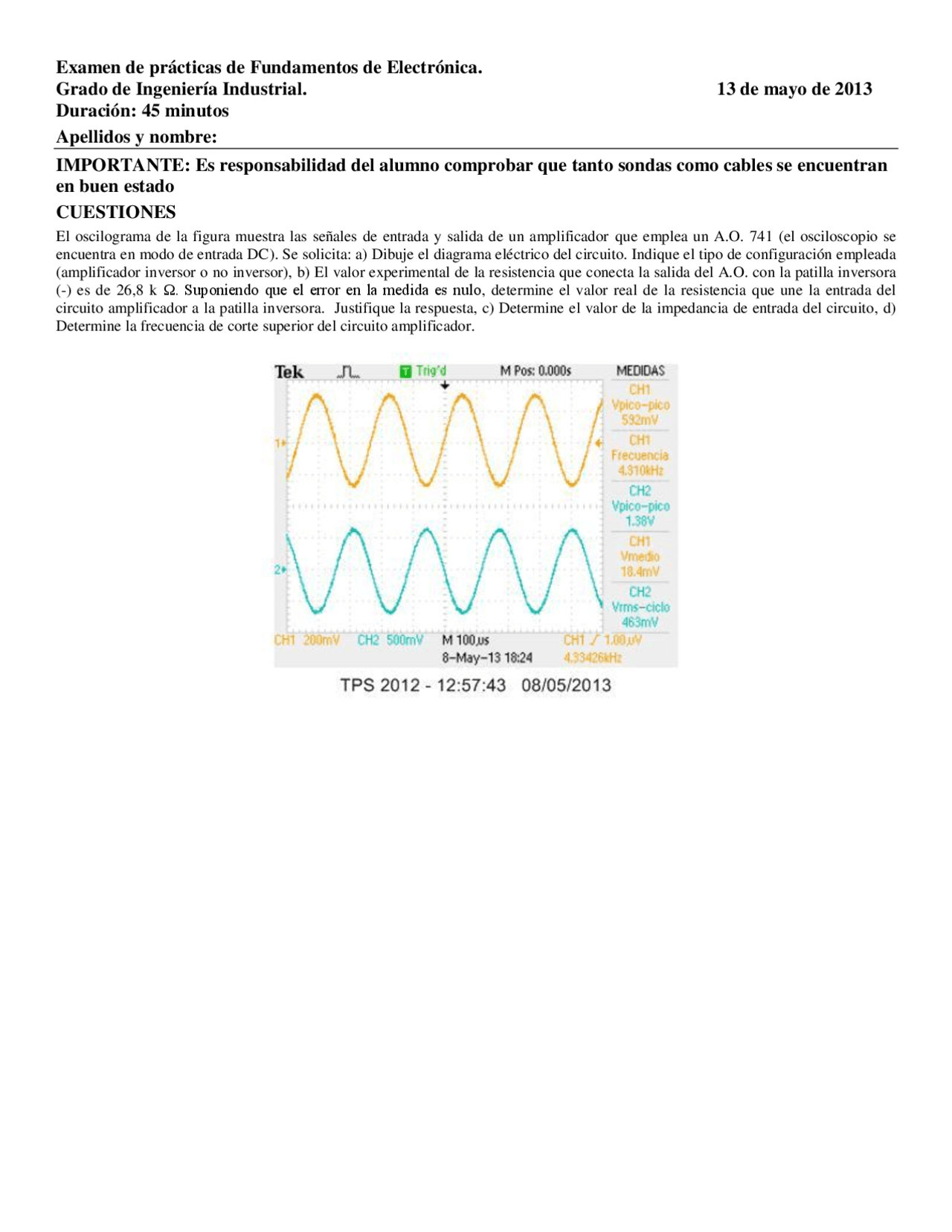

Examen de prácticas de Fundamentos de Electrónica.
Grado de Ingeniería Industrial. 13 de mayo de 2013
Duración: 45 minutos
Apellidos y nombre:
IMPORTANTE: Es responsabilidad del alumno comprobar que tanto sondas como cables se encuentran
en buen estado
CUESTIONES
El oscilograma de la figura muestra las señales de entrada y salida de un amplificador que emplea un A.O. 741 (el osciloscopio se encuentra en modo de entrada DC). Se solicita: a) Dibuje el diagrama eléctrico del circuito. Indique el tipo de configuración empleada (amplificador inversor o no inversor), b) El valor experimental de la resistencia que conecta la salida del A.O. con la patilla inversora (-) es de 26,8 k Ω. Suponiendo que el error en la medida es nulo, determine el valor real de la resistencia que une la entrada del circuito amplificador a la patilla inversora. Justifique la respuesta, c) Determine el valor de la impedancia de entrada del circuito, d) Determine la frecuencia de corte superior del circuito amplificador.
MONTAJE
Monte el circuito utilizando valores normalizados de resistencias de la serie E-24 de forma que R 1 = 390 y R 2 = R 3 = 100. Aplique al circuito una tensión V de 2V DC + 6Vp AC senoidal con frecuencia igual a 1kHz con el generador de funciones.
a) Mida con el osciloscopio y dibuje las señales V 2 y V 3 en el oscilograma adjunto, indicando su valor de pico a pico, valor medio (componente DC) y valor eficaz de la componente AC b) Calcule TEÓRICAMENTE el valor cuadrático medio de la tensión V 2 (tensión eficaz de la señal completa, con componente AC más DC)
CH
V/div s/div
Entrada: DC AC GND
CH
V/div s/div
Entrada: DC AC GND
N. B. No preste atención a las lecturas de tensión del generador de señal
MONTAJE
Monte y compruebe el funcionamiento del rectificador de media onda esquematizado en la figura. Para ello: a) Obtenga y dibuje sincronizadas (haga coincidir los niveles de referencia o trazas de tierra de los dos canales del osciloscopio) las formas de onda en el generador y en la carga, b) Mida, con el osciloscopio, la tensión eficaz (en realidad, se trataría de la tensión rms) y la tensión media en la carga b) Calcule las corrientes eficaz (en realidad, se trataría de la intensidad rms) y media en la carga, c) Calcule el factor de rizado de la tensión rectificada. N. B.: Ve debe ser una señal senoidal de frecuencia 50 Hz y tensión de pico 6 V
CH
V/div s/div
Entrada: DC AC GND
CH
V/div s/div
Entrada: DC AC GND
N. B. No preste atención a las lecturas de tensión
del generador de señal
Examen de prácticas de Fundamentos de Electrónica.
Grado de Ingeniería Industrial. 13 de mayo de 2013
Duración: 45 minutos
Apellidos y nombre:
IMPORTANTE: Es responsabilidad del alumno comprobar que tanto sondas como cables se encuentran
en buen estado
CUESTIONES
Observe las dos figuras adjuntas representando la carátula de un osciloscopio. En sus canales se están visualizando una señal triangular (CH1) y una cuadrada (CH2). Ambas señales de tensión poseen una componente continua. En relación con las dos figuras, determinar:
a) El período y frecuencia de ambas señales b) El valor de la tensión de pico de las componentes AC de ambas señales c) El valor de las componentes DC de ambas señales d) El valor eficaz de las componentes AC de ambas señales e) La potencia que ambas señales – por separado- disiparían sobre una resistencia de 100 ohmios
CH
CH
CH
CH
CH
2 V/div
2 ms/div Entrada: DC
CH
5 V/div 2 ms/div Entrada: DC
CH
2 V/div 2 ms/div Entrada: AC
CH
5 V/div 2 ms/div Entrada: AC
