UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE INGENIERÍA MECÁNICA
DEPARTAMENTO ACADÉMICO DE INGENIERIA APLICADA
EXAMEN SUSTITUTORIO
DE “Control de Procesos (MT233)”
P.A.: 2024-2
Fecha: 19/12/24
INDICACIONES:
1. Duración: 110 minutos.
2. No se permite el uso de ningún tipo de material. Solo lapiceros.
3. Está terminantemente prohibido utilizar calculadoras u otro objeto electrónico.
PREGUNTA 1 (4 puntos)

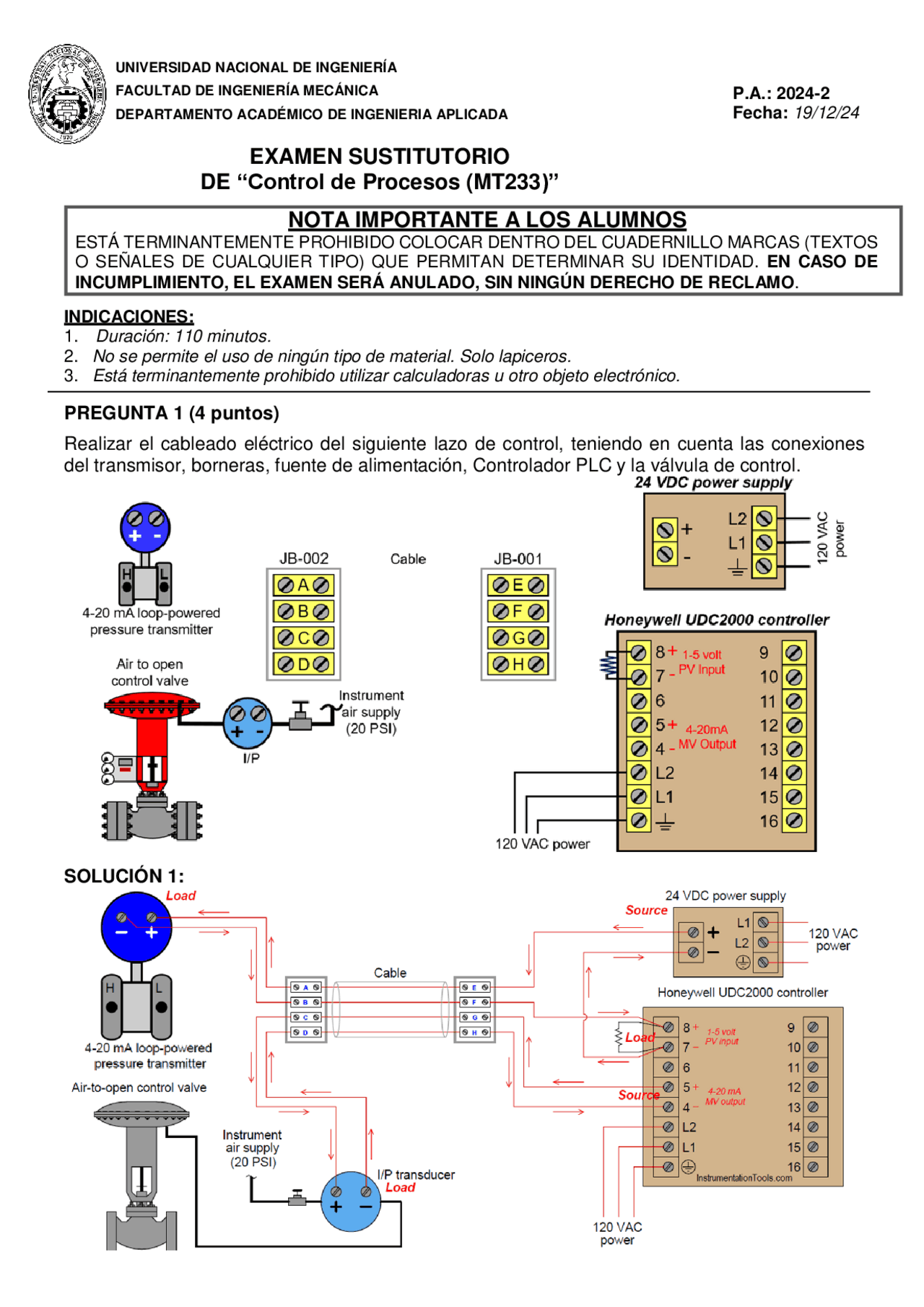

Realizar el cableado eléctrico del siguiente lazo de control, teniendo en cuenta las conexiones
del transmisor, borneras, fuente de alimentación, Controlador PLC y la válvula de control.
SOLUCIÓN 1:
NOTA IMPORTANTE A LOS ALUMNOS
ESTÁ TERMINANTEMENTE PROHIBIDO COLOCAR DENTRO DEL CUADERNILLO MARCAS (TEXTOS
O SEÑALES DE CUALQUIER TIPO) QUE PERMITAN DETERMINAR SU IDENTIDAD. EN CASO DE
INCUMPLIMIENTO, EL EXAMEN SERÁ ANULADO, SIN NINGÚN DERECHO DE RECLAMO.
