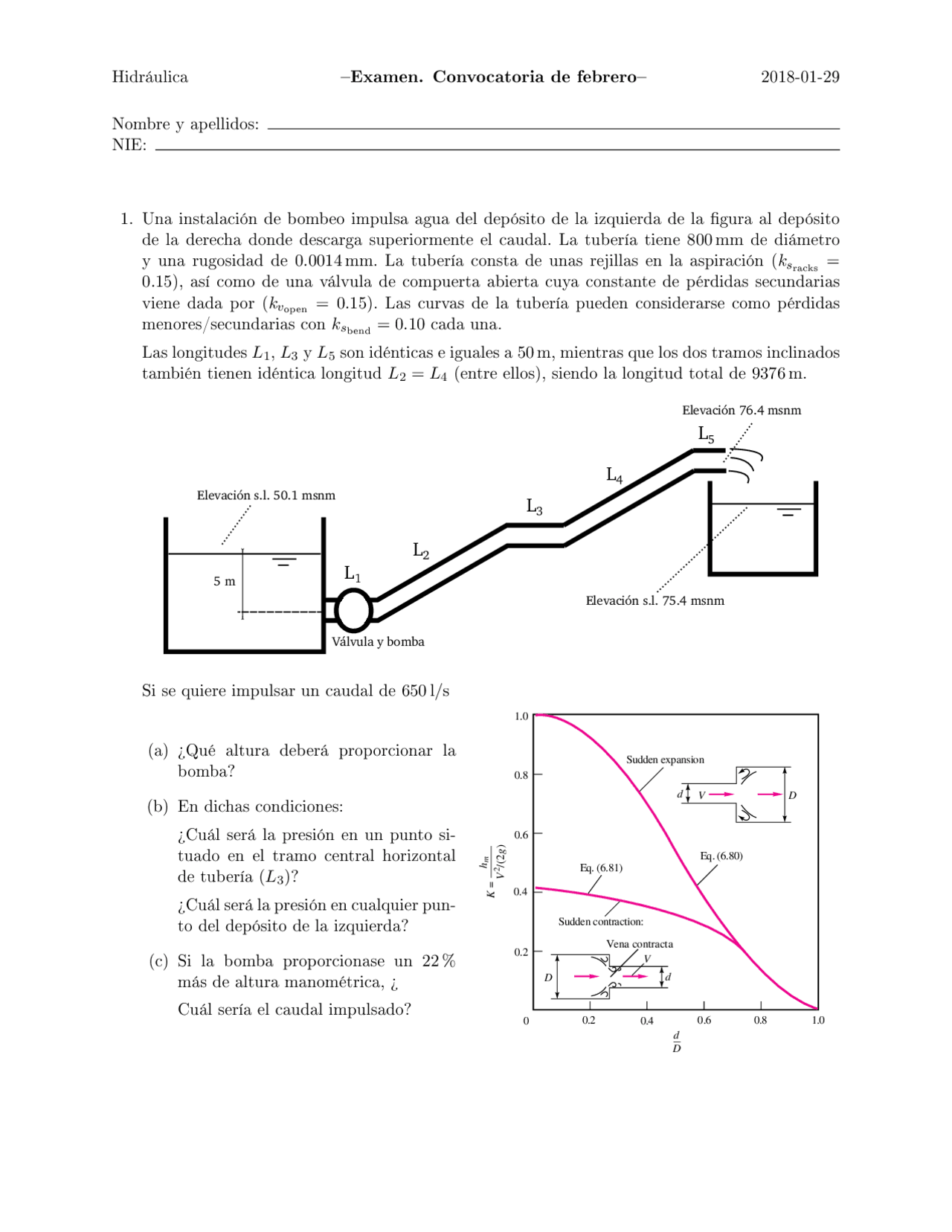

Hidráulica
Examen. Convocatoria de febrero
2018-01-29
Nombre y apellidos:
NIE:
1. Una instalación de bombeo impulsa agua del depósito de la izquierda de la gura al depósito
de la derecha donde descarga superiormente el caudal. La tubería tiene
800 mm
de diámetro
y una rugosidad de
0.0014 mm
. La tubería consta de unas rejillas en la aspiración (
ks
racks
=
0.15
), así como de una válvula de compuerta abierta cuya constante de pérdidas secundarias
viene dada por (
kv
open
= 0.15
). Las curvas de la tubería pueden considerarse como pérdidas
menores/secundarias con
ks
bend
= 0.10
cada una.
Las longitudes
L1
,
L3
y
L5
son idénticas e iguales a
50 m
, mientras que los dos tramos inclinados
también tienen idéntica longitud
L2=L4
(entre ellos), siendo la longitud total de
9376 m
.
L1
Válvula y bomba
Elevación s.l. 50.1 msnm
5 m
Elevación s.l. 75.4 msnm
Elevación 76.4 msnm
L2
L3
L4
L5
Si se quiere impulsar un caudal de
650 l/s
(a) ¾Qué altura deberá proporcionar la
bomba?
(b) En dichas condiciones:
¾Cuál será la presión en un punto si-
tuado en el tramo central horizontal
de tubería (
L3
)?
¾Cuál será la presión en cualquier pun-
to del depósito de la izquierda?
(c) Si la bomba proporcionase un 22%
más de altura manométrica, ¾
Cuál sería el caudal impulsado?
1.0
0.8
0.6
0.4
0.2
00.2 0.4 0.6 0.8 1.0
Sudden expansion
d
V D
Eq. (6.81) Eq. (6.80)
Sudden contraction:
d
D
D
Vena contracta
K=hm
V2/(2g)
d
V
