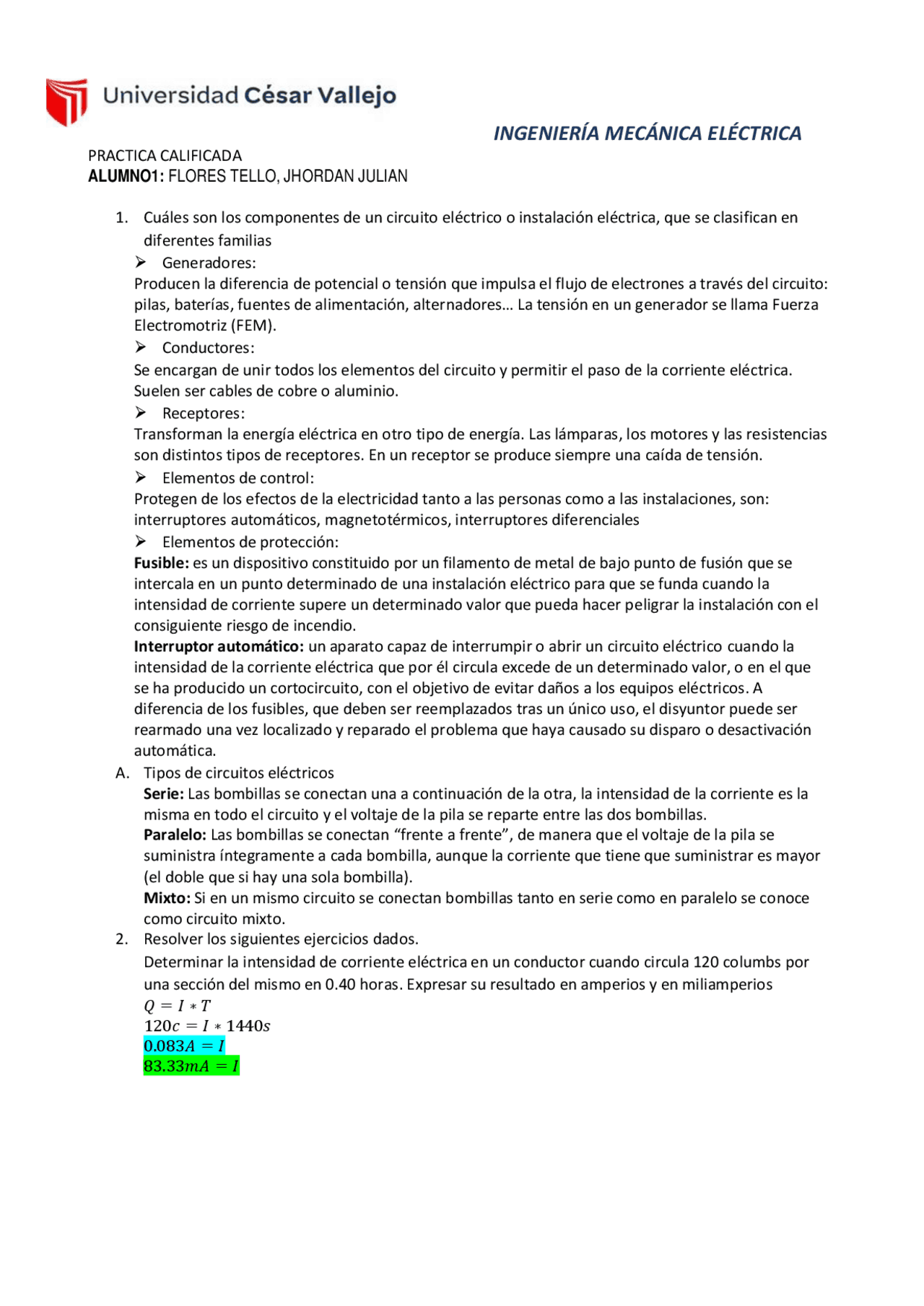

INGENIERÍA MECÁNICA ELÉCTRICA
PRACTICA CALIFICADA
ALUMNO1:
FLORES TELLO, JHORDAN JULIAN
1. Cuáles son los componentes de un circuito eléctrico o instalación eléctrica, que se clasifican en
diferentes familias
➢ Generadores:
Producen la diferencia de potencial o tensión que impulsa el flujo de electrones a través del circuito:
pilas, baterías, fuentes de alimentación, alternadores… La tensión en un generador se llama Fuerza
Electromotriz (FEM).
➢ Conductores:
Se encargan de unir todos los elementos del circuito y permitir el paso de la corriente eléctrica.
Suelen ser cables de cobre o aluminio.
➢ Receptores:
Transforman la energía eléctrica en otro tipo de energía. Las lámparas, los motores y las resistencias
son distintos tipos de receptores. En un receptor se produce siempre una caída de tensión.
➢ Elementos de control:
Protegen de los efectos de la electricidad tanto a las personas como a las instalaciones, son:
interruptores automáticos, magnetotérmicos, interruptores diferenciales
➢ Elementos de protección:
Fusible: es un dispositivo constituido por un filamento de metal de bajo punto de fusión que se
intercala en un punto determinado de una instalación eléctrico para que se funda cuando la
intensidad de corriente supere un determinado valor que pueda hacer peligrar la instalación con el
consiguiente riesgo de incendio.
Interruptor automático: un aparato capaz de interrumpir o abrir un circuito eléctrico cuando la
intensidad de la corriente eléctrica que por él circula excede de un determinado valor, o en el que
se ha producido un cortocircuito, con el objetivo de evitar daños a los equipos eléctricos. A
diferencia de los fusibles, que deben ser reemplazados tras un único uso, el disyuntor puede ser
rearmado una vez localizado y reparado el problema que haya causado su disparo o desactivación
automática.
A. Tipos de circuitos eléctricos
Serie: Las bombillas se conectan una a continuación de la otra, la intensidad de la corriente es la
misma en todo el circuito y el voltaje de la pila se reparte entre las dos bombillas.
Paralelo: Las bombillas se conectan “frente a frente”, de manera que el voltaje de la pila se
suministra íntegramente a cada bombilla, aunque la corriente que tiene que suministrar es mayor
(el doble que si hay una sola bombilla).
Mixto: Si en un mismo circuito se conectan bombillas tanto en serie como en paralelo se conoce
como circuito mixto.
2. Resolver los siguientes ejercicios dados.
Determinar la intensidad de corriente eléctrica en un conductor cuando circula 120 columbs por
una sección del mismo en 0.40 horas. Expresar su resultado en amperios y en miliamperios
𝑄 = 𝐼 ∗ 𝑇
120𝑐 = 𝐼 ∗ 1440𝑠
0.083𝐴 = 𝐼
83.33𝑚𝐴 = 𝐼
