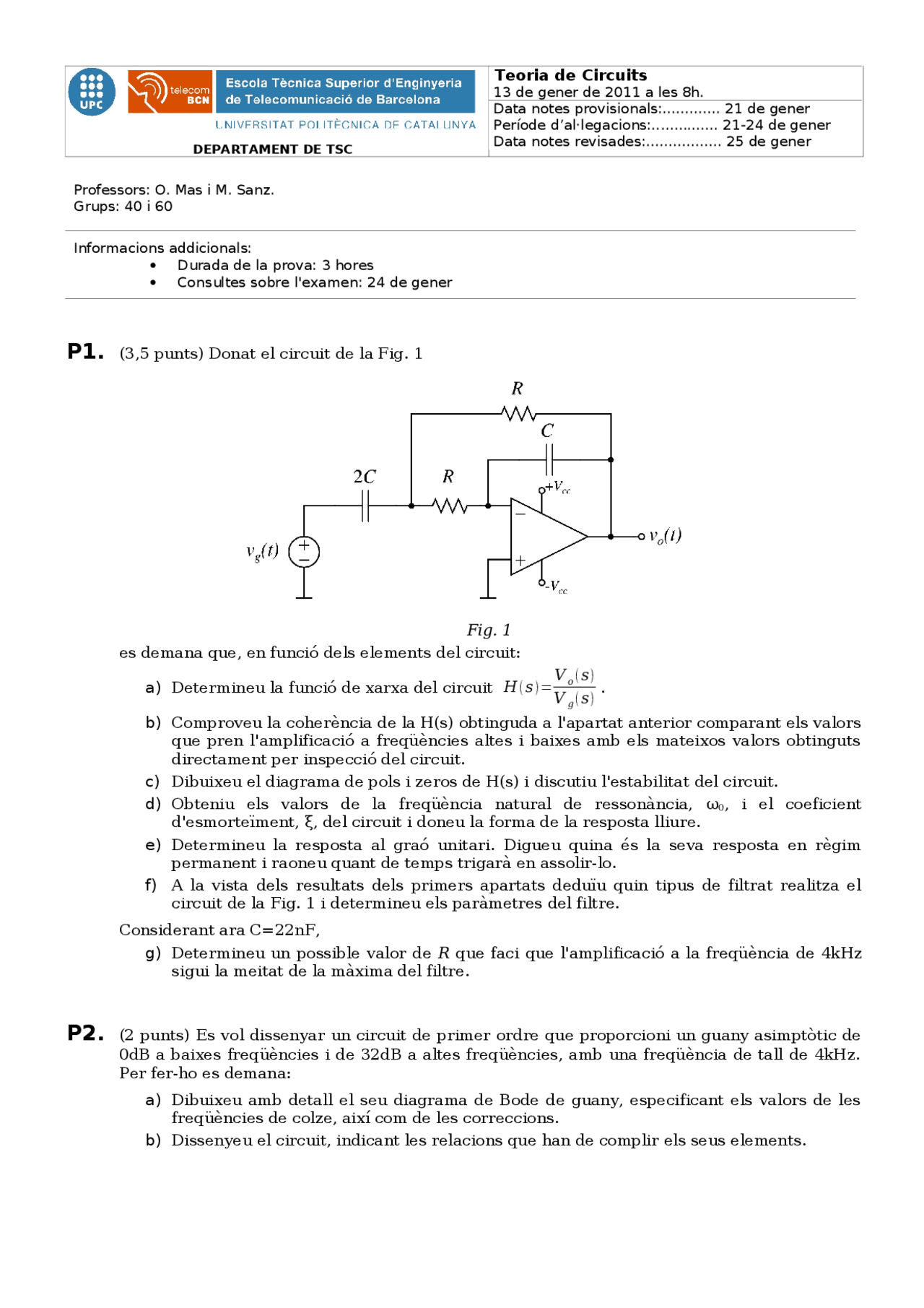

DEPARTAMENT DE TSC
Teoria de Circuits
13 de gener de 2011 a les 8h.
Data notes provisionals:............. 21 de gener
Període d’al·legacions:............... 21-24 de gener
Data notes revisades:................. 25 de gener
Professors: O. Mas i M. Sanz.
Grups: 40 i 60
Informacions addicionals:
Durada de la prova: 3 hores
Consultes sobre l'examen: 24 de gener
P1. (3,5 punts) Donat el circuit de la Fig. 1
Fig. 1
es demana que, en funció dels elements del circuit:
a) Determineu la funció de xarxa del circuit
Hs= Vos
Vgs
.
b) Comproveu la coherència de la H(s) obtinguda a l'apartat anterior comparant els valors
que pren l'amplificació a freqüències altes i baixes amb els mateixos valors obtinguts
directament per inspecció del circuit.
c) Dibuixeu el diagrama de pols i zeros de H(s) i discutiu l'estabilitat del circuit.
d) Obteniu els valors de la freqüència natural de ressonància, ω0, i el coeficient
d'esmorteïment, ξ, del circuit i doneu la forma de la resposta lliure.
e) Determineu la resposta al graó unitari. Digueu quina és la seva resposta en règim
permanent i raoneu quant de temps trigarà en assolir-lo.
f) A la vista dels resultats dels primers apartats deduïu quin tipus de filtrat realitza el
circuit de la Fig. 1 i determineu els paràmetres del filtre.
Considerant ara C=22nF,
g) Determineu un possible valor de R que faci que l'amplificació a la freqüència de 4kHz
sigui la meitat de la màxima del filtre.
P2. (2 punts) Es vol dissenyar un circuit de primer ordre que proporcioni un guany asimptòtic de
0dB a baixes freqüències i de 32dB a altes freqüències, amb una freqüència de tall de 4kHz.
Per fer-ho es demana:
a) Dibuixeu amb detall el seu diagrama de Bode de guany, especificant els valors de les
freqüències de colze, així com de les correccions.
b) Dissenyeu el circuit, indicant les relacions que han de complir els seus elements.
pf3

Vista previa parcial del texto

¡Descarga ExamenTCgener2011 y más Exámenes en PDF de Análisis de Circuitos Electrónicos solo en Docsity!

DEPARTAMENT DE TSC Teoria de Circuits 13 de gener de 2011 a les 8h. Data notes provisionals:............. 21 de gener Període d’al·legacions:............... 21-24 de gener Data notes revisades:................. 25 de gener Professors: O. Mas i M. Sanz. Grups: 40 i 60 Informacions addicionals:

  • Durada de la prova: 3 hores
  • Consultes sobre l'examen: 24 de gener

P1. (3,5 punts) Donat el circuit de la Fig. 1

Fig. 1 es demana que, en funció dels elements del circuit: a) Determineu la funció de xarxa del circuit Hs = V (^) osV (^) gs

b) Comproveu la coherència de la H(s) obtinguda a l'apartat anterior comparant els valors que pren l'amplificació a freqüències altes i baixes amb els mateixos valors obtinguts directament per inspecció del circuit. c) Dibuixeu el diagrama de pols i zeros de H(s) i discutiu l'estabilitat del circuit. d) Obteniu els valors de la freqüència natural de ressonància, ω 0 , i el coeficient d'esmorteïment, ξ, del circuit i doneu la forma de la resposta lliure. e) Determineu la resposta al graó unitari. Digueu quina és la seva resposta en règim permanent i raoneu quant de temps trigarà en assolir-lo. f) A la vista dels resultats dels primers apartats deduïu quin tipus de filtrat realitza el circuit de la Fig. 1 i determineu els paràmetres del filtre. Considerant ara C=22nF, g) Determineu un possible valor de R que faci que l'amplificació a la freqüència de 4 kHz sigui la meitat de la màxima del filtre.

P2. (2 punts) Es vol dissenyar un circuit de primer ordre que proporcioni un guany asimptòtic de

0dB a baixes freqüències i de 32dB a altes freqüències, amb una freqüència de tall de 4kHz. Per fer-ho es demana: a) Dibuixeu amb detall el seu diagrama de Bode de guany, especificant els valors de les freqüències de colze, així com de les correccions. b) Dissenyeu el circuit, indicant les relacions que han de complir els seus elements.

P3. (1,5 punts) Per tal d'excitar una càrrega de 1kΩ es vol utilitzar un generador de funcions del

qual es desconeixen els seus paràmetres (tensió i impedància interna). Per tal de esbrinar-los s'ha fet el següent experiment:

  • Amb aquest generador s'ha obtingut un senyal sinusoïdal que s'ha mesurat amb l'oscil·loscopi obtenint l'oscil·lograma representat a la Fig. 2.
  • A continuació s'ha connectat una càrrega resistiva 100Ω directament al generador i s'ha mesurat la tensió en els seus terminals obtenint el senyal representat a la Fig. 3. Fig. 2 Fig. 3 Tenint en compte que en ambdós casos la base de temps escollida ha estat de 5μs/div i la sensibilitat de 2V/div, es demana: a) A partir dels resultats de l'experiment anterior deduïu el valor de la impedància interna del generador i la seva potència disponible en dBm. b) Sabent que l'oscil·loscopi presenta una impedància d'entrada d'aproximadament 1MΩ, és correcte el procediment emprat? Expliqueu perquè. Volem utilitzar aquest generador per connectar-lo a una càrrega resistiva de 1kΩ, per la qual cosa es demana el següent: c) S'aconseguiria connectant directament la càrrega de 1kΩ al generador que la potència consumida per aquesta càrrega fos la disponible del generador? d) Dissenyeu una xarxa LC de tipus passaalt que permeti la connexió de la càrrega d'1kΩ al generador, de manera que la potència que arribi a la càrrega sigui la màxima possible.

P4. (2 punts) Es disposa d'un senyal vg(t) que té l'espectre d'amplitud mostrat a la Fig. 4 a), on

A=1, B= 1 / 2 , f 1 = 100Hz i f 2 =5kHz.

a) b) Fig. 4 Es vol aplicar a aquest senyal un filtrat de primer ordre el més senzill possible de tal manera que el senyal de sortida de l'esmentat filtre presenti l'espectre mostrat a la Fig. 4 b), on B'=5 i 25 vegades superior a A'. Es demana: a) Justifiqueu el tipus de filtre que caldrà aplicar i determineu els seus paràmetres. b) Doneu el disseny complet d'un circuit que implementi el filtre.
