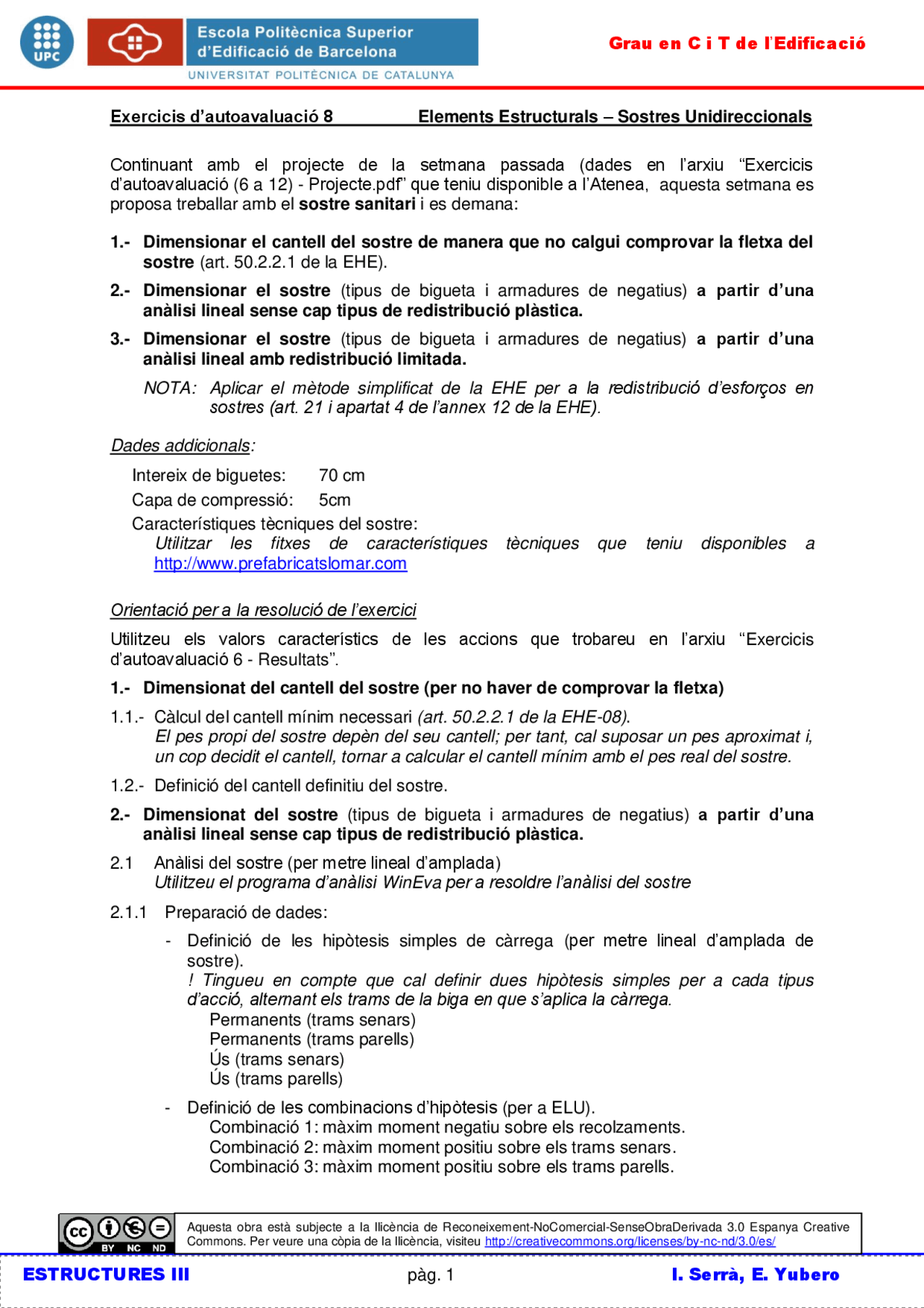

Exercicis d’autoavaluació 8 Elements Estructurals – Sostres Unidireccionals
ESTRUCTURES III pàg. 1 I. Serrà, E. Yubero
Grau en C i T de l’Edificació
Aquesta obra està subjecte a la llicència de Reconeixement-NoComercial-SenseObraDerivada 3.0 Espanya Creative
Commons. Per veure una còpia de la llicència, visiteu http://creativecommons.org/licenses/by-nc-nd/3.0/es/
Continuant amb el projecte de la setmana passada (dades en l’arxiu “Exercicis
d’autoavaluació (6 a 12) - Projecte.pdf” que teniu disponible a l’Atenea, aquesta setmana es
proposa treballar amb el sostre sanitari i es demana:
1.- Dimensionar el cantell del sostre de manera que no calgui comprovar la fletxa del
sostre (art. 50.2.2.1 de la EHE).
2.- Dimensionar el sostre (tipus de bigueta i armadures de negatius) a partir d’una
anàlisi lineal sense cap tipus de redistribució plàstica.
3.- Dimensionar el sostre (tipus de bigueta i armadures de negatius) a partir d’una
anàlisi lineal amb redistribució limitada.
NOTA: Aplicar el mètode simplificat de la EHE per a la redistribució d’esforços en
sostres (art. 21 i apartat 4 de l’annex 12 de la EHE).
Dades addicionals:
Intereix de biguetes: 70 cm
Capa de compressió: 5cm
Característiques tècniques del sostre:
Utilitzar les fitxes de característiques tècniques que teniu disponibles a
http://www.prefabricatslomar.com
Orientació per a la resolució de l’exercici
Utilitzeu els valors característics de les accions que trobareu en l’arxiu “Exercicis
d’autoavaluació 6 - Resultats”.
1.- Dimensionat del cantell del sostre (per no haver de comprovar la fletxa)
1.1.- Càlcul del cantell mínim necessari (art. 50.2.2.1 de la EHE-08).
El pes propi del sostre depèn del seu cantell; per tant, cal suposar un pes aproximat i,
un cop decidit el cantell, tornar a calcular el cantell mínim amb el pes real del sostre.
1.2.- Definició del cantell definitiu del sostre.
2.- Dimensionat del sostre (tipus de bigueta i armadures de negatius) a partir d’una
anàlisi lineal sense cap tipus de redistribució plàstica.
2.1 Anàlisi del sostre (per metre lineal d’amplada)
Utilitzeu el programa d’anàlisi WinEva per a resoldre l’anàlisi del sostre
2.1.1 Preparació de dades:
- Definició de les hipòtesis simples de càrrega (per metre lineal d’amplada de
sostre).
! Tingueu en compte que cal definir dues hipòtesis simples per a cada tipus
d’acció, alternant els trams de la biga en que s’aplica la càrrega.
Permanents (trams senars)
Permanents (trams parells)
Ús (trams senars)
Ús (trams parells)
- Definició de les combinacions d’hipòtesis (per a ELU).
Combinació 1: màxim moment negatiu sobre els recolzaments.
Combinació 2: màxim moment positiu sobre els trams senars.
Combinació 3: màxim moment positiu sobre els trams parells.
