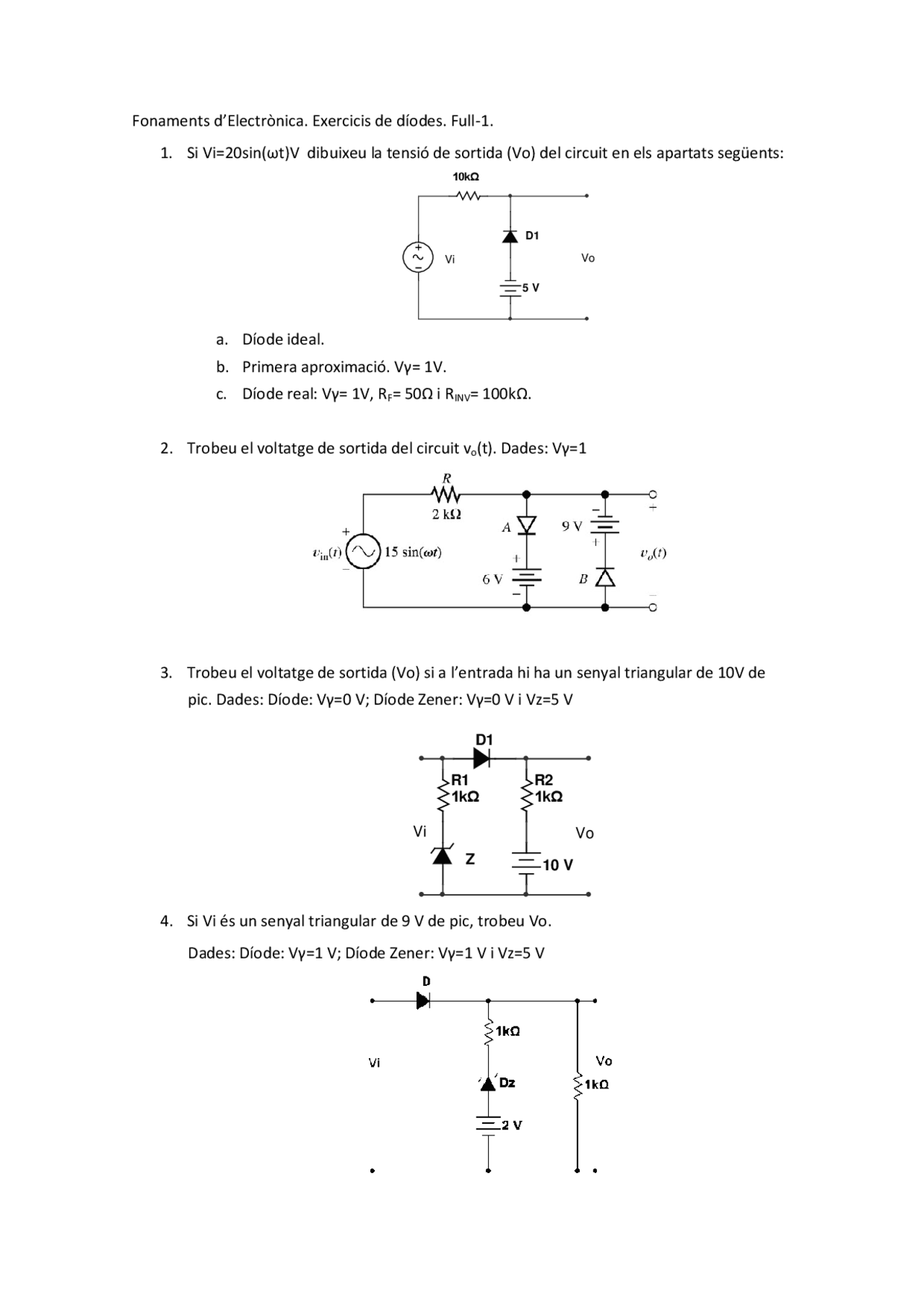

Fonaments d’Electrònica. Exercicis de díodes. Full-1.
1. Si Vi=20sin(ωt)V dibuixeu la tensió de sortida (Vo) del circuit en els apartats següents:
5 V
D1
10kΩ
Vo
Vi
a. Díode ideal.
b. Primera aproximació. Vγ= 1V.
c. Díode real: Vγ= 1V, RF= 50Ω i RINV= 100kΩ.
2. Trobeu el voltatge de sortida del circuit vo(t). Dades: Vγ=1
3. Trobeu el voltatge de sortida (Vo) si a l’entrada hi ha un senyal triangular de 10V de
pic. Dades: Díode: Vγ=0 V; Díode Zener: Vγ=0 V i Vz=5 V
D1
R1
1kΩ
Z10 V
R2
1kΩ
Vi Vo
4. Si Vi és un senyal triangular de 9 V de pic, trobeu Vo.
Dades: Díode: Vγ=1 V; Díode Zener: Vγ=1 V i Vz=5 V
