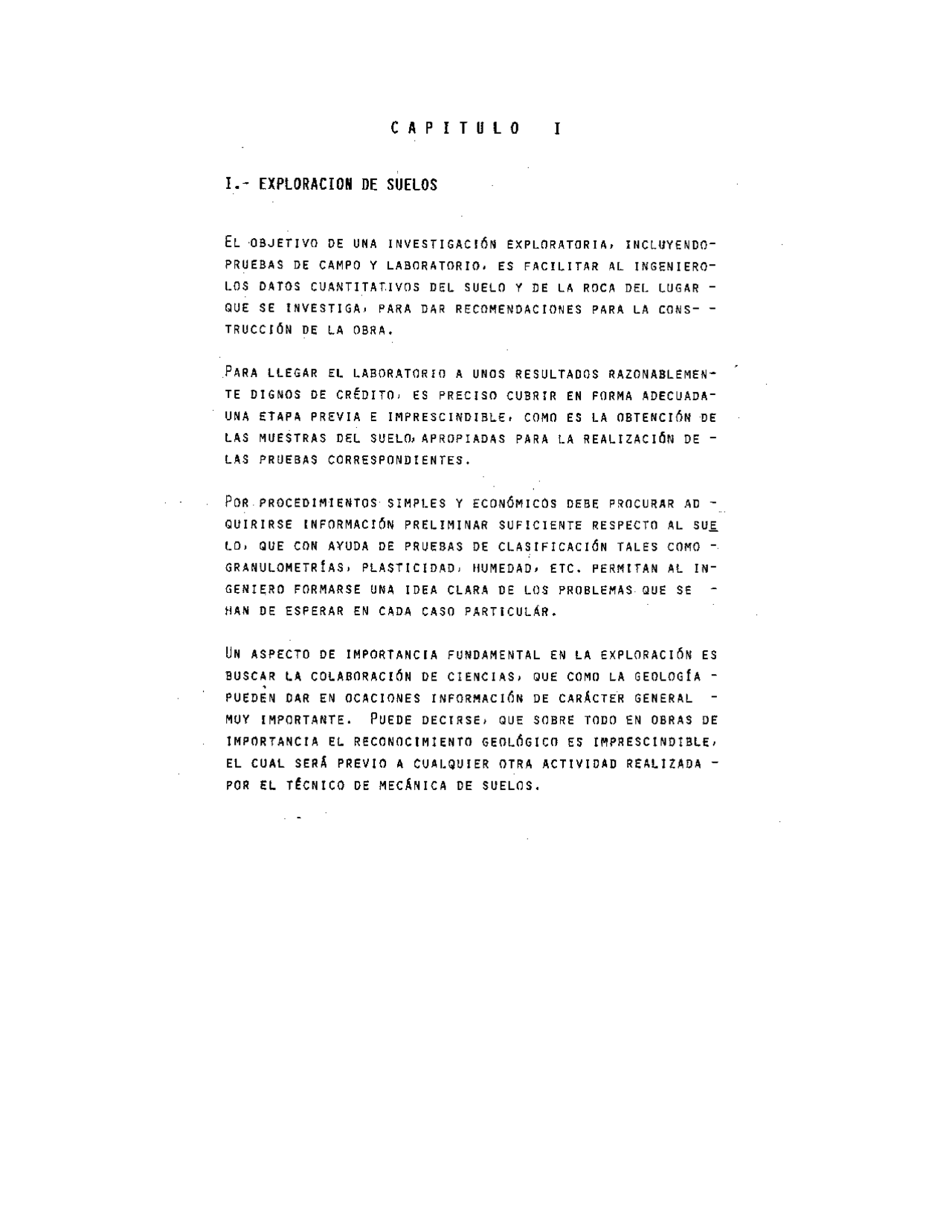

CAPITULO I 1.- EXPLORACIÓN DE SUELOS EL OBJETIVO DE UNA INVESTIGACIÓN EXPLORATORIA» INCLUYENDO" PRUEBAS DE CAMPO Y LABORATORIO. ES FACILITAR AL INGENIERO- LOS DATOS CUANTITATIVOS DEL SUELO Y DE LA ROCA DEL LUGAR - QUE SE INVESTIGA: PARA DAR RECOMENDACIONES PARA LA CONS- - TRUCCIÓN DE LA OBRA. PARA LLEGAR El LABORATORIO A UNOS RESULTADOS RAZONABLEMEN= TE DIGNOS DE CRÉDITO: ES PRECISO CUBRIR EN FORMA ADECUADA UNA ETAPA PREVIA E IMPRESCINDIBLE: COMO ES LA OBTENCIÓN DE LAS MUESTRAS DEL SUELO: APROPIADAS PARA LA REALIZACIÓN DE - LAS PRUEBAS CORRESPONDIENTES. POR- PROCEDIMIENTOS: SIMPLES Y ECONÓMICOS DEBE PROCURAR AD - QUIRIRSE INFORMACIÓN PRELIMINAR SUFICIENTE RESPECTO AL SUE LO, QUE CON AYUDA DE PRUEBAS DE CLASIFICACIÓN TALES COMO - GRANULOMETRÍAS> PLASTICIDAD, HUMEDAD, ETC. PERMITAN AL IN= GENIERO FORMARSE UNA IDEA CLARA DE LOS PROBLEMAS. QUE SE - HAN DE ESPERAR EN CADA CASO PARTICULAR. UN ASPECTO DE IMPORTANCIA FUNDAMENTAL EN LA EXPLORACIÓN ES BUSCAR LA COLABORACIÓN DE CIENCIAS, QUE COMO LA GEOLOGÍA - PUEDEN DAR EN OCACIONES INFORMACIÓN DE CARÁCTER GENERAL - MUY IMPORTANTE. PUEDE DECIRSE, QUE SOBRE TODO EN OBRAS DE IMPORTANCIA EL RECONOCIMIENTO GEOLÓGICO ES IMPRESCINDIBLE, EL CUAL SERÁ PREVIO A CUALQUIER OTRA ACTIVIDAD REALIZADA — POR EL TÉCNICO DE MECÁNICA DE SUELOS. 1. Méronos DE EXPLORACIÓN SE HAN DESARROLLADO MUCHAS TÉCNICAS DE EXPLORACIÓN DIFEREN TES, ALGUNAS SON APROPIADAS PARA UNA GRAN VARFEDAD DE CONDL CIONES MIENTRAS QUE OTRAS ESTÁN LIMITADAS A CASOS ESPECIA” LES. Los TIPOS PRINCIPALES DE EXPLORACIÓN QUE SE USAN EN MECÁNI CA DE SUELOS,PARA FINES DE MUESTREO Y CONOCIMIENTO DEL SUB SUELO+ EN GENERAL SON LOS SIGUIENTES: 2. MéÉronos DE CARÁCTER PRELIMINAR l Pozos A CIELO ABIERTO CON MUESTREO ALTERADO. 2 PERFORACIONES CON POSTEADORAS, BARRENOS HELICOIDALES. 3 MéroDO DE LAVADO. «4 MÉTODO DE PENETRACIÓN ESTÁNDAR. 5 MÉTODO DE PENETRACIÓN CÓNICA. 6 PERFORACIONES EN BOLEOS Y GRAVAS (CON BARRETONES. ETC.) 3. MÉroDos DE SONDEO DEFINITIVOS 1 Pozos A CIELO ABIERTO CON MUESTREO INALTERADO. .2 MÉTODO CON TUBO DE PARED DELGADA. 3 MÉTODO ROTATORIO PARA ROCA. 3. Méronos GeorÍsicos SísmIco. DE RESISTENCIA ELÉCTRICA. MAGNÉTICO Y GRAVIMÉTRICO. SS Mun e ES DETERMINAR LA PROFUNDIDAD DE NIVEL FREÁTICO, PROFUNDI - ZAR ESCAVACIONES A CIELO ABIERTO Y LIMPIAR 1:08 SONDEOS QUE SE EFECTÓEN POR OTROS MÉTODOS. LAS HERRAMIENTAS MÁS USADAS SON LA POSTEADORA CON MANERAL» BARRENO HELICOIDAL: BARRENO ESPIRAL, CUCHARA LIMPIADORA: - ETC. (VER FIGURA 1.1); LAS PRIMERAS LAS HAY DE 4" A 9” DE- DIÁMETRO (MÁS USADAS LAS DE 4” Y 6"), LAS SEGUNDAS LAS HAY DESDE 2” A 31/2 ” DE DIÁMETRO. EL PROCEDIMIENTO GENERALMENTE ES El SIGUIENTE: CON UN PI- CO Y UNA PALA SE INICIA UN PEQUEÑO AGUJERO PARA PODER IN - TRODUCIR LA HERRAMIENTA EN ÉL Y POR MEDIO DE GIROS APLICA- DOS POR UNO O DOS HOMBRES SE HACE AVANZAR ÉSTA EN EL TERRE NO, QUEDANDO APRISIONADA LA MUESTRA ENTRE LAS HOJAS DE LÁ- MINA CURVADA, UN FACTOR IMPORTANTE, ES EL PASO DE LA MÉLI CE QUE DEBE SER MUY CERRADO PARA SUELOS ARENOSOS Y MUCHO - PÁS ABIERTO PARA EL MUESTREN EN SUELOS PLÁSTICOS. HAY BARRENOS MOVIDOS POR MOTOR CAPACES DE HACER AGUJEROS - EN ALGUNOS SUELOS HASTA DE 25 M DE PROFUNDIDAD EN MINUTOS. Las BARRENAS MECÁNICAS CON ESPIRAS PUEDEN PERFORAR SIN IN- TERRUPCIÓN Y ÉSTAS TRAERÁN A LA SUPERFICIE EL MATERIAL RE“ MOVIDO; PERO EXISTE El INCONVENIENTE DE QUE NO SE TIENE LA SEGURIDAD SOBRE LA PROFUNDIDAD EXACTA DE LA MUESTRA» POR - LO TANTO: ES NECESARIO BARRENAR CADA VEZ DE 1.0 A 1.5 M Y- SACAR LA MUESTRA ÍCUANDO LA SECUENCIA ESTRATIGRÁFICA DEL = SUELO ES TAL QUE, A UN ESTRATO FIRME LE SIGUE UNO DÉBIL). FRECUENTEMENTE SE HACE NECESARIO ADEMAR El POZO DE SONDEO, LO CUAL SE REALIZA CON TUBERIA DE HIERRO HINCADA A GOLPES, e a Fig.T-1 Postecdore con maneras, barreno helicoidat, barreno tipo espirol y cuchara limpiadora o de pocero. 9 EL SUELO EN El FONDO DEL POZO Y SALE AL EXTERTOR A TRAVÉS- DEL ESPACIO COMPRENDIDO ENTRE EL ADEME Y LA TUBERÍA DE IN= YECCIÓN. UNA VEZ FUERA ES RECOGIDA EN UN RECIPIENTE PARA - SU ANÁLISIS. EL PROCEDIMIENTO DEBE IR COMPLEMENTADO EN TODOS LOS CASOS- POR UN MUESTREO CON UNA CUCHARA SACA-MUESTRAS APROPIADA» - COLOCADA EN LUGAR DEL TREPANOS MIENTRAS LAS CARACTERÍSTE - CAS DEL SUELO NO CAMBIEN SERÁ SUFICIENTE OBTENER UNA MUES- TRA A CADA 1.5 MO CUANDO HAYA UN CAMBIO EN EL COLOR DEL - AGUA. ÁL DETENERSE LAS OPERACIONES PARA UN MUESTREO, DEBE PERMI- TERSE QUE EL AGUA ALCANCE EN EL POZO UN NIVEL DE EQUILI- - BRIO QUE CORRESPONDE AL NIVEL FREÁTICO. La DUREZA DEL SUELO SE PUEDE ESTIMAR POR LA VELOCIDAD DE - LA PERFORACIÓN. POR LA POCA Y DUDOSA INFORMACIÓN QUE NOS DÁ ESTE MÉTODO, - SY USO ACTUALMENTE SE LIMITA COMO AUXILIAR DE OTROS MÉTO - DOS DE PERFORACIÓN PARA AVANZAR EN LOS SONDEOS Y AHORRAR - EN EL DESGASTE DE HERRAMIENTAS. 2.4 METODO DE PENETRACION ESTANDAR Es EL MÉTODO MÁS AMPLIAMENTE USADO ENTRE TODOS LOS DÉ EX - PLORACIÓN PRELIMINAR Y EN EL QUE SE OBTIENE MEJORES RESUL= TADOS Y PROPORCIONA MÁS ÚTIL INFORMACIÓN EN TORNO AL SUB - SUELO. EN SUELOS PURAMENTE FRICCIONANTES LA PRUEBA PERMITE CONO - CER LA COMPACIDAD DE LOS MANTOS, EN SUELOS PLÁSTICOS NOS - DA UNA IDEA BURDA DE LA RESISTENCIA A LA COMPRESIÓN SIMPLE ADEMÁS: ES UN MÉTODO QUE NOS PERMITE TOMAR MUESTRAS ALTERA DAS REPRESENTATIVAS. o 10 EL EQUIPO PARA APLICAR El PROCEDIMIENTO CONSTA DE UN MUESTREADOR- O PENETRÓMETRO ESTÁNDAR DE DIMENSTONES ESPECIFICADAS. l 300mm 1 i Ñ j mmm 1 550 mn Tm ! 7 1 | Apienodo pera lo liawe=>* Apianado paro tg tave | A h-=3-- F o E 7 pj + " lidia: dnbadale E ataadalaiad rta EE A ais Dar Canal peris Tengiacinamene ESRO GRRER | 20 mm FIG. 1.2 Penetrámatro estándar EL PENETRÓMETRO SE ENROSCA AL EXTREMO DE LA TUBERÍA DE PER FORACIÓN Y LA PRUEBA CONSISTE EN HACERLO PENETRAR A GOLPES, DADOS POR UN MARTINETE DE 63,5 KG (140 LB) QUE CAE DESDE - 76 cm (30 PULGADAS) CONTANDO EL NÚMERO DE GOLPES NECESA- - RIOS PARA LOGRAR UNA PENETRACIÓN DE 30 cm (1 Pre). » SE TOMA LA PRIMERA MUESTRA EN LA SUPERFICIE A LA PROFUNDI- DAD QUE SE DESEE, LUEGO SE LIMPIA El POZO CON POSTEADORA - O CUCHARA HASTA LA PROFUNDIDAD QUE PERMITA EL AZOLVE QUE - EN TAL CASO SE UTILIZARÁ TUBERÍA DE ADEME Y CHIFLÓN DE - - AGUA. YA TENIENDO LIMPIO EL POZO SE INTRODUCE El MUESTREA DOR NUEVAMENTE POR MEDIO DE LAS BARRAS DE PERFORACIÓN HAS” TA ESTAR EN CONTACTO CON EL FONDO. SE APLICA LUEGO ENER - GÍA AL COPLE SUPERIOR DE GOLPEO DE LA BARRA DE PERFORACIÓN POR MEDIO DEL MARTINETE HASTA QUE PENETRE 15 cm. DESDE ES TE MOMENTO DEBEN CONTARSE «LOS: GOLPES NECESARIOS PARA LO- - GRAR'LA PENETRACIÓN DE LOS SIGUIENTES 30 CM. -Á PARTIR DE- ESTA PENETRACIÓN SE SEGUIRÁ HINCANDO HASTA EL TOTAL DEL - MUESTREADOR] AL RETIRAR EL PENETRÓMETRO EL SUELO QUE MAYA= ENTRADO EN SU INTERIOR CONSTITUYE LA MUESTRA (LONGITUD RECU- PERADA) . 12 EN CASO DE SUELOS DE ALTA RESISTENCIA SE RECOMIENDA SUSPEN DER LA PRUEBA AL LLEGAR A LOS 50 GOLPES PARA PROTEGER El - PENETRÓMETRO Y COMBINAR LA PRUEBA CON EL LAVADO, NO OBSTAN= TE HABER LOGRADO UNA- PENETRACIÓN MENOR A LOS 30 CM ESPECI FICADOS O A VECES NULA+ EN TAL CASO SE COMBINA LA PRUEBA - CON ROTACIÓN Y LAVADO. La UTILIDAD € IMPORTANCIA MAYORES DE LA PRUEBA DE PENETRA- CIÓN ESTÁNDAR RADICA EN LAS CORRELACIONES REALIZADAS EN EL LABORATORIO SOBRE SUELOS FRICCIONANTES, QUE PERMITEN RELA 7 CIONAR APROXIMADAMENTE LA COMPACIDAD, EL ÁNGULO DE FRIC= - CIÓN INTERNO -Y EN LOS SUELOS COMESIVOS COMO ARCILLAS NOS, - RELACIONA LA RESISTENCIA A LA COMPRESIÓN SIMPLE (Gu) CoN - EL NÚMERO DE GOLPES NECESARIOS PARA QUE EL PENETRÓMETRO La GRE ENTRAR LOS 30 cm ESPECIFICADOS. ESTAS CORRELACIONES HAN PODIDO EFECTUARSE EN SUELOS DONDE- SE PUEDEN OBTENER MUESTRAS INALTERADAS EN LAS QUE SE LES - PUEDA. DETERMINAR EN LOS LABORATORIOS LOS CONCEPTOS ANTES - MENCIONADOS. EN LA PRÁCTICA SE HAN PODIDO LLEGAR A CONCLUSIONES SATIS - FACTORÍAS REPRESENTADAS POR MEDIO DE GRÁFICAS, TABLAS ESTA DÍSTICAS PARA SUELOS FRICCIONANTES (COMBINÁNDOLAS CON LA - EXPERIENCIA Y EL BUEN CRITERIO DEL TÉCNICO EN SUELOS) DIG- NAS DE CONFIANZA. EN EL CASO DE SUELOS ARCILLOSOS PLÁSTI COS, LAS CORRELACIONES DE LA PRUEBA DE PENETRACIÓN ESTÁN - DAR CON LA RESISTENCIA A LA COMPRESIÓN SIMPLE (Fu) SON ME- NOS DIGNAS DE CRÉDITO, DE AHÍ QUE SE RECOMIENDA DE PREFEREN CIA DETERMINAR DICHA RESISTENCIA CON MUESTRAS INALTERADAS- POR MEDIO DE ENSAYOS DE COMPRESIÓN SIMPLE. LAS CORRELACIONES OBTENIDAS DE ESTA PRUEBA CON EL NÚMERO - DE GOLPES (N) SE DAN EN LAS SIGUIENTES TABLAS. COMPACIDAD RELATIVA DE LAS ARENAS N% DE GOLPES DENOMINACIÓN COMPACIDAD RELATIVA % 0-4 MUY SUELTA 0-5 4-10 SUELTA 5-25 10 - 30 MEDIANAMENTE COMPACTA 25 - 60 30 - 50 COMPACTA 50 - 75 50 MUY COMPACTA 75 CONSISTENCIA NATURAL DE LAS ARCILLAS N2 DE GOLPES DENOMINACION RESISTENCIA A LA COM- PRESION SIMPLE (x6/m2) 2 MUY BLANDA 0.25 2-4 BLANDA 0.25 - 0.50 4-8 MEDIA 0.50 - 1.0 8-15 FIRME 1.0 - 2.0 15 - 30 MUY FIRME 2.0 - 4.0 30 DURA 4.0 2.5 METODOS DE PENETRACIÓN CONTA. ESTOS MÉTODOS CONSISTEN EN MACER PENETRAR UNA PUNTA CÓNICA - EN El SUELO Y MEDIR LA RESISTENCIA QUE EL MISMO OFRECE. - EN LA FIGURA 1,3 APARECEN ALGUNOS TIPOS DE CONOS QUE SE - HAN USADO. DEPENDIENDO DEL PROCEDIMIENTO DE HINCAR SE DIVIDEN EN: Aa) DiwÁmicos B) EstÁricos MENTE PARA ESTE TIPO DE PRUEBA NO EXISTEN LAS CORRELA - CIONES MENCIONADAS EN. EL CASO DE LA PENETRACIÓN ESTÁN - DAR YA QUE SE HA OBSERVADO QUE PARA ARENAS, LA PRUEBA - DINÁMICA, DA UN NÚMERO DE GOLPES DEL ORDEN DEL DOBLE DE LA PRUEBA DE PENETRACIÓN ESTÁNDAR Y SÓLO NOS DÁ UNA - IDEA DE LAS CARACTERÍSTICAS MECÁNICAS DEL SUELO EN CUAN TO A LA RESISTENCIA DE ESTRATOS BLANDOS O DUROS» YA QUE TIENE LA DESVENTAJA DE QUE NO SE OBTIENEN MUESTRAS. LA MÁXIMA EFICIENCIA DE ESTE MÉTODO SE LOGRA DONDE LA - GEOLOGÍA DEL LUGAR SE PRESENTA ERRÁTICA. ESTE PROCEDIMIENTO ADOLECE DEL EFECTO DE NO TOMAR EN=- - CUENTA LA FRICCIÓN LATERAL DESARROLLADA A LO LARGO DE - TODA LA BARRA DE PERFORACIÓN: POR TAL MOTIVO SE MEJORA= USANDO ADEME. Las VENTAJAS DE LA PENETRACIÓN CÓNICA SIN ADEME SON: l.- La RAPIDEZ CON QUE SE EFECTÚA LA PERFORACIÓN Y LA - OBTENCIÓN DE UN REGISTRO CONTINUO, SIENDO MUY CONVE NIENTE PARA TENER IDEA DE LOS PROBLEMAS QUE PUEDAN- PRESENTARSE Y PROGRAMAR SONDEOS DEFINITIVOS. 2.- Es MUY ÚTIL CUANDO SE TRATA DE LOCALIZAR LA PROFUN= DIDAD DE LOS ESTRATOS RESISTENTES. 3) Los MÉTODOS ESTÁTICOS SE LIMITAN A MATERIALES SUAVES» - COMO SON LAS ARCILLAS BLANDAS Y TUREAS: SIENDO INICIA - DOS Y DESARROLLADOS EN SUECIA: DINAMARCA Y HOLANDA. EL CONO MOLANDES ES EL PENETRÓMETRO MÁS AMPLIAMENTE USA DO PARA PRUEBAS ESTÁTICAS. CONSTA DE UNA PUNTA CÓNICA- a (FIGURA 1.3.b) DE 50% CON UN ÁREA.DE 10 cMÉUNIDA A UNA= > BARRA CILÍNDRICA DE MENOR DIÁMETRO QUE EL CONO. SE HIN ca 50 cm EN EL TERRENO A UNA VELOCIDAD DE 1 CM/SEG. CON UN GATO HIDRÁULICO EMPLEANDO UN MARCO DE CARGA QUE PUE DE ESTAR SUJETO AL ADEME. LA PRESIÓN EJERCIDA SE RESIS TRA EN UN MANÓMETRO ACOPLADO AL GATO, UNA VEZ HENCADA =- LA PUNTA 50 CM. SE HINCA SOBRE El ADEME ESA LONGITUD Y” SE REPITE LA OPERACIÓN ANTERIOR» A VECES SE OBTIENE UNA GRÁFICA DE PRESIÓN APLICADA CON= TRA PROFUNDIDAD LOGRADA (FIGURA 1.4). manómetrO —, dé Resistencia a la pene a tración (kg/cm*) manija —=L,— PP 0 1 2 3.04 05 as suelo vegetal > 0% | Soe|Jturba firme turba bien firme “Z/larcíita blanda gris 7 larcílla blanda gris 3.0 arcilla muy firme arena compacta o] % 7 ( | ( arena muy compacta y 2 -(m) 7.5 p— cono FIGURA [.4 2.6 PERFORACION EN BOLEOS Y GRAVAS CON FRECUENCIA ES NECESARIO ATRAVESAR DURANTE LAS PERFORA- CIONES ESTRATOS DE BOLEOS Y GRAVAS QUE PRESENTAN GRANDES - DIFICULTADES Y DESGASTES A LAS HERRAMIENTAS ANTES DESCRI - TAS. EN ESTOS CASOS SE-HACE USO DE MERRAMIENTAS MÁS PESA” DAS DEL TIPO DE BARRETONES CON TALADROS DE ACERO DURO QUE= SE DEJAN CAER SOBRE EL ESTRATO MANEJADOS POR MEDIO DE CA - BLES. OTRO MÉTODO DE PERFORACIÓN UTILIZADO ES EL DE PERCUSIÓN - CON AIRE COMPRIMIDO POR MEDIO DE MARTILLOS PERFORADORES» - LOS CUALES LOGRAN ROMPER LOS BOLEOS O ROCAS A BASE DE HA - CER CAER DESDE CIERTA ALTURA» CON REPETICIÓN CONSTANTE El- PESO DE LOS ELEMENTOS DE ATAQUE (LA VELOCIDAD DE GOLPEO ES MUY ELEVADA Y EL PESO ES PEQUEÑO). La FORMA DE LOS TRÉPANOS USADOS EN ESTA PRUEBA TIENE GRAN- IMPORTANCIA» ASI COMO SU FUERZA» ESTOS DEBEN DE CAMBIARSE- CON FRECUENCIA PARA CONSEGUIR UN BUEN RENDIMIENTO. ESTE ES UNO DE LOS MÉTODOS DONDE SE REQUIERE UN GRAN CONO= CIMIENTO DEL PERFORISTA+ PARA LA SELECCIÓN DE LAS HERRA= — MIENTAS DE ATAQUE» DEPENDIENDO ÉSTA DEL TIPO DE ROCA O DU” REZA DE LA MISMA, EL OBJETIVO DE ESTE MÉTODO ES OBSERVAR LA TRABAZÓN» ANGULO SIDAD, TAMAÑO DE LAS PARTÍCULAS O DETERMINAR LOS ESPESORES DE DICHOS ESTRATOS Y COMO AUXILIARES DE OTROS MÉTODOS, 19 3. MéÉroDos DE SowDEOS DEFINITIVOS EL PASO MÁS IMPORTANTE EN LA INVESTIGACIÓN DETALLADA ES LA OBTENCIÓN DE MUESTRAS CON LA MÍNIMA ALTERACIÓN POSIBLE, - ES IMPOSIBLE OBTENER MUESTRAS COMPLETAMENTE INALTERADAS, - " PUES LA REMOCIÓN DE UNA PORCIÓN DE SUELO PRODUCE CAMBIOS - EN 105 ESFUERZOS DEL MISMO QUE ALTERAN LA ESTRUCTURA EN - CIERTO GRADO. Las MEJORES MUESTRAS “INALTERADAS” SON AQUELLAS EN QUE LA" HUMEDAD Y LA COMPOSICIÓN NO SUFREN CAMBIOSi LA RELACIÓN. - DE VACÍOS Y LA ESTRUCTURA SUFREN El MENOR CAMBIO POSIBLE. 3.1 POZOS A CIELO ABIERTO CON MUESTREO INALTERADO LA TOMA DIRECTA DE UN TROZO DE SUELO EXCAVADO A MANO CUIDA DOSAMENTE, ES LA MEJOR MUESTRA ”.INALTERADA” QUE SE PUEDE - OBTENER POR SOBRE LOS DEMÁS MÉTODOS. EL PROCEDIMIENTO ES El SIGUIENTE: SE EXCAVA UN POZO EN EL LUGAR HASTA LA PROFUNDIDAD A LA QUE SE QUIERA TOMAR LA - - MUESTRA» SE QUITA CON CUIDADO EL SUELO ALREDEDOR DE ELLA- DE MANERA QUE ÉSTA SE PROYECTE SOBRE EL LADO 0 FONDO DE LA EXCAVACIÓN COMO UN PEQUEÑO TACÓN. $1 LA MUESTRA ES FUERTE Y RÍGIDA SE PUEDE SEPARAR DE SU BASE CORTÁNDOLA CON UNA PA LETA PLANA) UN MÉTODO MUY BUENO ES COLOCAR LA MUESTRA EN = UNA CAJA DE MADERA RESISTENTE CON FONDO Y TAPA REMOVIBLES» DEJANDO UN ESPACIO LIBRE DE 2 CM ALRREDEDOR DE LA MISMA: - PARA RELLENARLO POSTERIORMENTE CON PARAFINA FUNDIDAS LA - MUESTRA Y LA CAJA SE SACAN' DE LA EXCAVACIÓN Y SE VIERTE PA RÁFINA EN AMBOS EXTREMOS DE LA MUESTRA, COLOCÁNDOSE POSTE- RIORMENTE EL FONDO Y LA TAPA» PARA SER LLEVADA CUIDADOSA - MENTE AL LABORATORIO DONDE SE LAJHARÁN LAS PRUEBAS CORRES- PONDIENTES (FIGURA 1.5). 21 jerador de le vort Se le oboe portación Toto as Vartte 6e plató Ademe Murrto és onetoje l Acemo Musstresdor : to) Fig,_I-6 MUESTREADORES DE TUBO DE PARED DELGADA 0) Tipo Shelby - b) De Pistón £) Dispositivo de hineado'por presión de un diferencial. ESTO ES, DELGADAS PERO SIN QUE ÉSTE SE DEFORME AL ESTRUCTURA DE LA MUESTRA SUFRIRÁ MUY POC DIENDO LO CONTRARIO CUANDO LAS PAREDES D sas Y EL DIÁMETRO PEQUEÑO. PARA UN TUBO DE Un DIÁMETRO GRANDE Y CON PAREDES- SER HINCADOS A ALTERACIÓN: EL SUCE TUBO SEAN GRUE- LA + EL PROCEDIMIENTO ES El SIGUTENTE: SE HINCA EL MUESTREADOR USANDO EL GATO DE LA PERFORADORA) PROCURANDO QUE EL HINCADO SEA RÁPIDO Y A VELOCIDAD CONSTANTE. HACIENDOSE NECESARIO" TENER BIEN ANCLADA LA MÁQUINA AL TERRENO: CUANDO NO SE DIS PONE DE LA PERFORADORA HIDRÁULICA» LA INTRODUCCIÓN DEL - - MUESTREADOR DEBERÁ EFECTUARSE USANDO El MALACATE CON UN - JUEGO DE POLEAS. (FIGURA 1.60) DesPuÉs DE EXTRAER LA MUESTRA: SE LIMPIA EL FONDO DEL POZO PARA EVITAR QUE EXISTAN SEDIMENTOS QUE SE INTRODUZCAN EN - EL MUESTREADOR Y DISMINUYAN EL PORCENTAJE DE RECUPERACIÓN= DE LA MUESTRA YA SEA POR MEDIO DE LA POSTEADORA, CON CUCHA RA» O BIEN POR MEDIO DE INYECCIÓN DE AGUA. LEO Si La PERFORACIÓN SE PROFUNDIZA Y El TIPO DE ARCILLA ES - MUY BLANDA SE HACE NECESARIO ADEMAR LAS PAREDES, POR MEDIO DE LODOS O BIEN CON TUBERÍA; CUANDO DE ÉSTA SE TRATA, SE - DEBERÁ DE INTRODUCIR HASTA UNA PROFUNDIDAD INFERIOR A LA - COTA DONDE SE OBTENDRÁ LA MUESTRA» ESTO CON El PROPÓSITO - DE NO ALTERAR EL TERRENO CON EL HINCADO A GOLPES DEL ADEME. LA CALIDAD DE UNA MUESTRA INALTERADA DEPENDE DE LOS SI - - GUIENTES FACTORES: y A) DESPLAZAMIENTO DEL SUELO POR EL MUESTREADOR. B) MÉTODO PARA INTRODUCIR EL MUESTREADOR EN EL TERRENO. TC) ROZAMIENTO EN LA CARA INTERIOR DEL MUESTREADOR. D) COMPRESIÓN DEL SUELO DEBIDA A LA PRESIÓN DE LA SOBRECARGA. E) MANIPULACIÓN Y ALMACENAJE DE LA MUESTRA HASTA SER ENSAYADA. ÉL DESPLAZAMIENTO DEL SUELQ POR LAS PAREDES DEL MUESTREA - DOR ES PROBABLEMENTE LA CAUSA DE ALTERACIÓN MÁS IMPORTANTE. Por LO TANTO ESTE DESPLAZAMIENTO DEL SUELO DEPENDE DE LAS- DIMENSIONES DEL TUBO MUESTREADOR.
