“Mejoramiento Urbanístico y Paisajístico del Parque Juan Pablo II Sector 2 – A. Distrito de San Borja, Lima - Lima” |

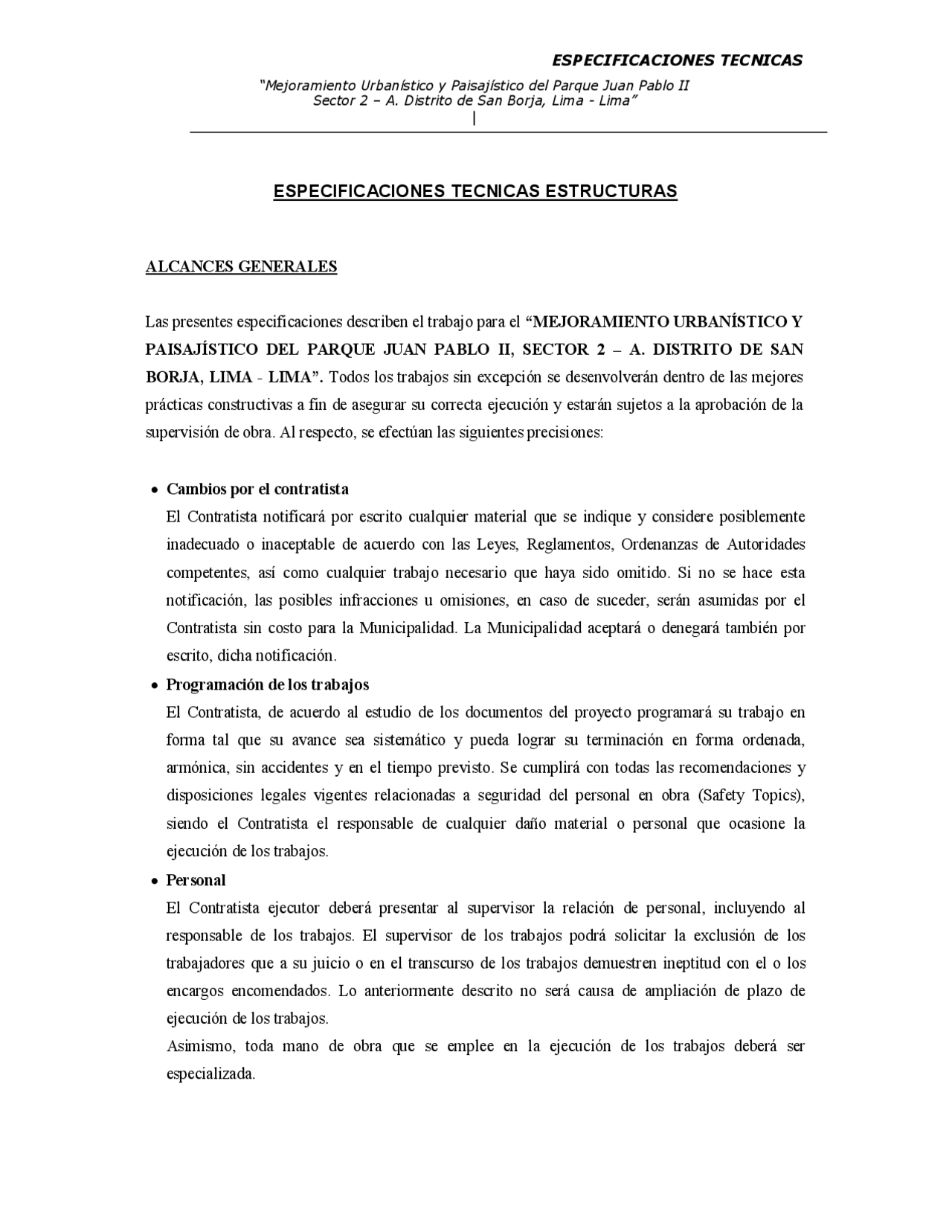

ESPECIFICACIONES TECNICAS ESTRUCTURAS
ALCANCES GENERALES
Las presentes especificaciones describen el trabajo para el “MEJORAMIENTO URBANÍSTICO Y PAISAJÍSTICO DEL PARQUE JUAN PABLO II, SECTOR 2 – A. DISTRITO DE SAN BORJA, LIMA - LIMA”. Todos los trabajos sin excepción se desenvolverán dentro de las mejores prácticas constructivas a fin de asegurar su correcta ejecución y estarán sujetos a la aprobación de la supervisión de obra. Al respecto, se efectúan las siguientes precisiones:
- Cambios por el contratista El Contratista notificará por escrito cualquier material que se indique y considere posiblemente inadecuado o inaceptable de acuerdo con las Leyes, Reglamentos, Ordenanzas de Autoridades competentes, así como cualquier trabajo necesario que haya sido omitido. Si no se hace esta notificación, las posibles infracciones u omisiones, en caso de suceder, serán asumidas por el Contratista sin costo para la Municipalidad. La Municipalidad aceptará o denegará también por escrito, dicha notificación.
- Programación de los trabajos El Contratista, de acuerdo al estudio de los documentos del proyecto programará su trabajo en forma tal que su avance sea sistemático y pueda lograr su terminación en forma ordenada, armónica, sin accidentes y en el tiempo previsto. Se cumplirá con todas las recomendaciones y disposiciones legales vigentes relacionadas a seguridad del personal en obra (Safety Topics), siendo el Contratista el responsable de cualquier daño material o personal que ocasione la ejecución de los trabajos.
- Personal El Contratista ejecutor deberá presentar al supervisor la relación de personal, incluyendo al responsable de los trabajos. El supervisor de los trabajos podrá solicitar la exclusión de los trabajadores que a su juicio o en el transcurso de los trabajos demuestren ineptitud con el o los encargos encomendados. Lo anteriormente descrito no será causa de ampliación de plazo de ejecución de los trabajos. Asimismo, toda mano de obra que se emplee en la ejecución de los trabajos deberá ser especializada.
“Mejoramiento Urbanístico y Paisajístico del Parque Juan Pablo II Sector 2 – A. Distrito de San Borja, Lima - Lima” |
- Materiales Los materiales o artículos suministrados que cubren estas especificaciones, deberán ser nuevos, de utilización actual en el mercado Nacional e Internacional y de la mejor calidad dentro de su respectiva clase. El Supervisor está autorizado a rechazar el empleo de materiales, pruebas, análisis o ensayos que no cumplan con las normas mencionadas o con las especificaciones técnicas. Cuando exista duda sobre la calidad, características o propiedades de algún material, el Supervisor podrá solicitar muestras, análisis, pruebas o ensayos del material que crea conveniente, el que previa aprobación, podrá usarse en la obra.
- Responsabilidad por materiales La Municipalidad no asume ninguna responsabilidad por pérdida de materiales o herramientas del Contratista. Si este lo desea, puede establecer las guardianías que crea conveniente; bajo su responsabilidad y riesgo.
- Consultas Todas las consultas relativas a la construcción serán efectuadas por el Residente (Contratista) a la Supervisión, quien de considerarlo necesario podrá solicitar el apoyo de los proyectistas responsables.
- Recepción de Obra Al terminar la Obra, el Contratista hará entrega de la misma a la Municipalidad, previamente el supervisor hará una revisión final de todos los componentes del proyecto y establecerá su conformidad, haciéndola conocer por escrito a la Municipalidad, de acuerdo a la reglamentación vigente. A continuación, efectuaremos las precisiones respectivas por partida: 01. ESTRUCTURAS
01.01 OBRAS PROVISIONALES
01.01.01 CARTEL DE OBRA 5.32m x 2.80m DOBLE CARA (UND) Descripción Se preparará el cartel de la obra según el modelo y detalle proporcionado por la Municipalidad de San Borja el cual será a doble cara, a cada lado del cartel (cada cara), deberá indicarse claramente el nombre del Proyecto, el tiempo de duración de la Obra, el nombre de la entidad contratante, Monto, Plazo de ejecución, el nombre del contratista, etc. y otras que la entidad contratante especifique.
“Mejoramiento Urbanístico y Paisajístico del Parque Juan Pablo II Sector 2 – A. Distrito de San Borja, Lima - Lima” |
f´c=100kg/cm2. Los ambientes techados tendrán un piso de e=0.10ml, deberán contar con una uña perimetral de h=0.10ml. y base = 0.10ml.
ESQUEMA DE DISTRIBUCIÓN PROPUESTO
ALMACÉN TECHADO
CASETA TECHADO ALMACÉN SIN TECHAR
Esta partida incluye además las labores de desmontaje de las instalaciones levantadas al finalizar la obra, debiendo cuidar la supervisión de que los terrenos comprometidos queden en buenas condiciones, finalizadas las labores. Sistema de control Se controlará la seguridad que ofrezcan las instalaciones, el correcto uso de las mismas y las condiciones higiénicas de mantenimiento, limpieza y orden de las Instalaciones. No será permitida la instalación de construcciones provisionales en jardines, salvo autorización expresa de la jefatura de obras públicas, debiendo el contratista efectuar la reposición y arreglo de dichos jardines, no generando dicha labor ningún reconocimiento ni gasto por parte de la municipalidad. Métodos de Medición El trabajo será cuantificado en forma global (Glb) previa aprobación del supervisor de la obra. Forma de pago Dicha forma de pago incluirá el costo de la mano de obra, materiales, equipos y herramientas por el suministro y transporte, almacenaje y manipuleo y todos los imprevistos surgidos en la ejecución de los trabajos descritos.
01.01.03 GUARDIAN DE OBRA
Descripción Con el objetivo de dar seguridad a la obra e instalaciones, equipos y herramientas, depositadas en la misma, para la ejecución de la obra, se contratará a personal apropiado para el resguardo tanto de día como de noche, el cual será aprobado por la Supervisión. Métodos de Medición El trabajo será cuantificado por mes (mes) aprobado por el supervisor de la obra.
“Mejoramiento Urbanístico y Paisajístico del Parque Juan Pablo II Sector 2 – A. Distrito de San Borja, Lima - Lima” | Forma de pago Mensual y definido en el presupuesto.
01.01.04 ABASTECIMIENTO PROVISIONAL DE AGUA.
01.01.05 ABASTECIMIENTO PROVISIONAL DE ENERGÍA ELÉCTRICA.
Descripción Estas partidas consideran el consumo de agua y electricidad respectivamente (consumo propio de obra). La Municipalidad continuará pagando los servicios de agua y energía eléctrica de acuerdo al consumo operativo correspondiente relacionados al parque (pudiendo utilizar los recibos de los últimos 3 meses para determinar el diferencial). La obra podrá provisionarse de agua, desde el punto de agua existente en el parque, del cual se procederá a llenar el tanque de almacenamiento provisional; el gasto diferencial, como en el caso anterior podrá ser pagado con esta partida Sistema de control Se controlará la seguridad que ofrezcan las instalaciones, el correcto uso de las mismas y las condiciones higiénicas de mantenimiento, limpieza y orden de las Instalaciones. Asimismo, se podrá controlar el consumo en obra de éstos servicios, a través de los recibos de pagos mensuales presentados por la Municipalidad al mes anterior al inicio de la obra, consignándose a cargo de la obra el valor incremental. Métodos de Medición El trabajo será cuantificado por mes y aprobado por el supervisor de la obra. Forma de pago Dicha forma de pago incluirá el costo de la mano de obra, materiales, equipos y herramientas por el suministro y transporte, almacenaje y manipuleo y todos los imprevistos surgidos en la ejecución de los trabajos descritos.
01.01.06 SERVICIO HIGIÉNICO PROVISIONAL EN OBRA.
Descripción
Esta partida considera el alquiler de tres baños portátiles por mes, dicha cantidad deberá ser aprobada por el Supervisor, teniendo en cuenta que la capacidad recomendada para el uso del baño es de 10 a 12 personas como máximo.
“Mejoramiento Urbanístico y Paisajístico del Parque Juan Pablo II Sector 2 – A. Distrito de San Borja, Lima - Lima” |
Sistema de control
Se controlará la seguridad que ofrezcan las instalaciones, el correcto uso de las mismas y las condiciones de mantenimiento.
Métodos de Medición
El trabajo será cuantificado por metro lineal (m) previa aprobación del supervisor de la obra.
Forma de pago
Dicha forma de pago incluirá el costo de la mano de obra, materiales, equipos y herramientas por el suministro y transporte, almacenaje y manipuleo y todos los imprevistos surgidos en la ejecución de los trabajos descritos.
01.02 OBRAS PRELIMINARES
01.02.01 MOVILIZACION Y DESMOV. DE EQUIPOS Y HERRAMIENTAS.
Descripción
Dentro de esta partida se considera todo el costo que ocasionará la movilización de los equipos y herramientas hacia el lugar de la obra, para efectuar el proceso constructivo y ejecución de la obra. La desmovilización incluye al final de la obra, la remoción de las instalaciones, así como el retiro de las maquinarias, equipos, herramientas, etc. a su lugar de origen. Esta movilización deberá ser efectuada en forma tal que no ocasione problemas a terceros, a las instalaciones existentes o a la obra misma. La Supervisión tiene la potestad de aprobar la maquinaria, equipo, etc. llevado a la obra, pudiendo rechazar lo que no encuentre satisfactorio para la función a desarrollar.
Sistema de control
El equipo trasladado a obra será revisado por la Supervisión y de no encontrarlo satisfactorio en cuanto a sus condiciones y operatividad deberá rechazarlo en cuyo caso el Contratista deberá reemplazarlo por otro similar en buenas condiciones de operación. El rechazo del equipo no podrá generar ningún reclamo por parte del Contratista.
Métodos de medición
El trabajo será medido en forma global (Glb).
Forma de pago
El pago de esta partida se realizará hasta un 50% al completar la movilización de equipos y el restante 50% se pagará al concluir la obra (Desmovilización de equipos).
“Mejoramiento Urbanístico y Paisajístico del Parque Juan Pablo II Sector 2 – A. Distrito de San Borja, Lima - Lima” |
01.02.02 TRAZO Y REPLANTEO (inicial y durante la obra)
Descripción
Se considera en esta actividad, todos los trabajos topográficos y/o mediciones que se requieren para efectuar el replanteo del proyecto, trazos, apoyo planimétrico y altimétrico técnico permanente y control de resultados. Se incluye los trabajos de campo y gabinete para el trazo en obra, elaboración de planos, croquis y demás documentos y acciones necesarias para iniciar, ejecutar y dar por finalizada la obra. Para esta partida se está considerando el trazo y replanteo de toda la obra (áreas de veredas, pisos, bermas, área de caseta de bombeo, cisterna, caseta de sólidos, canal de ingreso a la cisterna, zona de juegos, área de macizos, etc.). Durante el proceso de construcción, se deberá tener especial cuidado con las instalaciones existentes de servicios públicos, debiendo el Contratista reparar todo el daño causado inmediatamente y por su propia cuenta, si fuera el caso. Durante las excavaciones, la brigada de topografía deberá efectuar un levantamiento de instalaciones eléctricas y sanitarias para complementar la información de la municipalidad. Al final de la obra, el Contratista entregará los planos de replanteo con las modificaciones efectuadas a los planos originales, incluyendo detalles o planos adicionales.
Método de Control
Se verificará que las dimensiones indicadas en los planos sean replanteadas en campo.
Métodos de Medición
La unidad de medida será por metro cuadrado (m2).
Forma de pago
Las cantidades medidas en la forma arriba descrita serán pagadas al precio unitario correspondiente establecido en el contrato. Dicha forma de pago incluirá el costo de la mano de obra, materiales, equipos y herramientas por el suministro y transporte, almacenaje y manipuleo y todos los imprevistos surgidos en la ejecución de los trabajos descritos.
01.02.03 DEMOLICION DE PAVIMENTOS (CON EQUIPO).
Descripción:
Bajo esta partida se consigna la demolición de veredas y/o estructuras de concreto con equipo mecánico, con espesores de 0.10 m (pudiendo variar entre 0.10 a 0,20 m, como es el caso del pavimento de la zona de la capilla) en los que se ha incluido además la uña de borde, de ser el caso, en los sectores indicados en los planos de demolición del presente proyecto y el corte de vereda respectivo en los tramos limitantes del proyecto, asimismo se considera en esta partida el corte y
“Mejoramiento Urbanístico y Paisajístico del Parque Juan Pablo II Sector 2 – A. Distrito de San Borja, Lima - Lima” |
01.02.05 RETIRO DE BANCA EXISTENTE.
Descripción y Método de Construcción:
En estas partidas se consideran el retiro total de todas las bancas existentes dentro del área de la capilla las cuales deberán ser entregadas a la Municipalidad, específicamente a la Unidad de Obras Públicas e Infraestructura Menor de la Gerencia de Medio Ambiente y Obras Públicas.
Método de Medición: La presente partida se medirá por unidad (und).
Bases de Pago
El pago se efectuará al precio unitario del Contrato por unidad (und), aplicado al Metrado calculado. El pago que así se efectúe constituirá compensación total por toda la mano de obra, materiales, equipos, herramientas e imprevistos necesarios para la ejecución de la partida.
01.02.06 RETIRO DE TESTIGOS DE CONCRETO
Descripción:
En esta partida se considerada el retiro total de los testigos de concreto que demarcan la berma lateral existente de la zona del parque.
Método de Medición: La presente partida se medirá por metro lineal (m).
Bases de Pago El pago se efectuará al precio unitario del Contrato por metro lineal (ml), aplicado al Metrado calculado. El pago que así se efectúe constituirá compensación total por toda la mano de obra, materiales, equipos, herramientas e imprevistos necesarios para la ejecución de la partida.
01.02.07 RETIRO DE BASURERO.
Descripción y Método de Construcción:
En estas partidas se consideran el retiro total de todos los basureros, dispensadores de bolsas y cestos de basura existentes dentro del área del proyecto los cuales deberán ser entregados a la Municipalidad,
“Mejoramiento Urbanístico y Paisajístico del Parque Juan Pablo II Sector 2 – A. Distrito de San Borja, Lima - Lima” |
específicamente a la Unidad de Obras Públicas e Infraestructura Menor de la Gerencia de Medio Ambiente y Obras Públicas.
Método de Medición: La presente partida se medirá por unidad (und).
Bases de Pago
El pago se efectuará al precio unitario del Contrato por unidad (und), aplicado al Metrado calculado. El pago que así se efectúe constituirá compensación total por toda la mano de obra, materiales, equipos, herramientas e imprevistos necesarios para la ejecución de la partida.
01.02.08 LIMPIEZA DE CISTERNA ACTUAL
Descripción Bajo esta partida se consigna la limpieza del lodo y sedimentos que existen dentro de la cisterna actual, asimismo, el lodo existente en el desarenador. Para ello el contratista deberá proporcionar recipientes en donde se depositará residuos de todo tipo (orgánico, plástico, etc.) y eliminación de desmonte resultado de trabajos arriba mencionados. Al momento de extraer el lodo de la cisterna se tendrá especial cuidado con los implementos y herramientas utilizadas mitigando cualquier tipo de accidente.
Método de Control La supervisión deberá constatar la ejecución de este ítem, de la misma manera deberá asegurarse que la limpieza realizada por el contratista sea ejecutada en su totalidad, es decir que luego de concluida la labor no exista en el lugar ningún indicio de desmonte de manera que asegure una correcta ejecución de las nuevas obras a realizar. Método de Medición La medición de la presente partida es por la actividad global (Glb). Se hará un análisis previo de cantidad de personal y equipos necesarios. Bases de Pago El pago se efectuará al precio unitario del Contrato por metros cuadrado (m2), aplicado al Metrado calculado. El pago que así se efectúe constituirá compensación total por toda la mano de obra, materiales, equipos, herramientas e imprevistos necesarios para la ejecución de la partida.
“Mejoramiento Urbanístico y Paisajístico del Parque Juan Pablo II Sector 2 – A. Distrito de San Borja, Lima - Lima” |
01.03.02 EXCAVACIÓN EN TERRENO NATURAL MANUAL.
Descripción Consiste en el corte y extracción de todo el material impropio, en todas las zonas de veredas y área a intervenir que corresponde a las explanaciones proyectadas según el trazado realizado, incluirá el volumen de elementos sueltos o dispersos que hubiera o que fuera necesario recoger dentro de los límites del área, según necesidades del trabajo. Este trabajo deberá permitir que el terreno se encuentre libre de elementos estructurales dañados tales como base contaminada, basura, elementos sueltos, etc. La excavación se efectuará en forma manual utilizando pico y lampa. Además, se deberá tener especial cuidado en no dañar ni obstruir el funcionamiento de ninguna de las instalaciones de servicios públicos, tales como redes, cables, canales, etc. En caso de producirse daños, el contratista deberá realizar las reparaciones por su cuenta y de acuerdo con las entidades propietarias o administradoras de los servicios en referencia. Los trabajos de reparación que hubiera necesidad de efectuarse se realizarán en el lapso más breve posible. El material proveniente de las excavaciones deberá ser evaluado por la Supervisión, a fin de considerar si éste puede ser empleado en los rellenos de los canales, todo aquello que no fuese a ser utilizado será retirado al punto de acopio que designe el Supervisor para seguridad y limpieza del trabajo. Método de construcción Las dimensiones de las excavaciones serán tales, que permitan colocar en todo su ancho y largo el material Granular de la base. Las profundidades de excavación aparecen indicadas en los planos (Detalles), pero podrán ser modificadas por la Entidad, en caso de considerarlo necesario cuando los materiales encontrados, no sean los apropiados tales como terrenos sin compactar o terrenos con material orgánico objetable, deshechos u otros materiales inapropiados. Método de Medición La unidad de medida es por metro cúbico (m3). Se calculará el volumen en sitio a excavar multiplicando el área de la sección de la plataforma por su respectiva longitud. Bases de Pago El pago se efectuará al precio unitario del Contrato por metros cubico (m3), aplicado al Metrado calculado. El pago que así se efectúe constituirá compensación total por toda la mano de obra, materiales, equipos, herramientas e imprevistos necesarios para la ejecución de la partida.
01.03.03 EXCAVACIÓN EN TERRENO NATURAL CON EQUIPO.
Descripción Consiste en el corte y extracción de todo el material, en toda el área de intervención de la caseta de bombas, según el trazado realizado, incluirá el volumen de elementos sueltos o dispersos que hubiera
“Mejoramiento Urbanístico y Paisajístico del Parque Juan Pablo II Sector 2 – A. Distrito de San Borja, Lima - Lima” |
o que fuera necesario recoger dentro de los límites del área, según necesidades del trabajo. Este trabajo deberá permitir que el terreno así tratado se encuentre libre de elementos estructurales dañados tales como base contaminada, basura, elementos sueltos, etc. La excavación se efectuará con equipo, pudiéndose emplear una retroexcavadora case, la profundidad de excavación será la cota determinada en los planos de la especialidad, considerándose en la profundidad el espesor para correspondiente al solado (e=0.05m). En esta partida se considera a un peón que de manera manual excave las uñas perimetrales consideradas en los planos de la cisterna y caseta de bomba. Además, se deberá tener especial cuidado en no dañar ni obstruir el funcionamiento de ninguna de las instalaciones de servicios públicos, tales como redes, cables, canales, etc. En caso de producirse daños, el contratista deberá realizar las reparaciones por su cuenta y de acuerdo con las entidades propietarias o administradoras de los servicios en referencia. Los trabajos de reparación que hubiera necesidad de efectuarse se realizarán en el lapso más breve posible. El material proveniente de las excavaciones deberá ser evaluado por la Supervisión, a fin de considerar si éste puede ser empleado en los rellenos de los canales, todo aquello que no fuese a ser utilizado será retirado al punto de acopio que designe el Supervisor para seguridad y limpieza del trabajo. Método de construcción Las profundidades de excavación aparecen indicadas en los planos (Sanitarios y Estructurales). Método de Medición La unidad de medida es por metro cúbico (m3). Se calculará el volumen en sitio a excavar multiplicando el área de la sección de la plataforma por su respectiva longitud. Bases de Pago El pago se efectuará al precio unitario del Contrato por metros cubico (m3), aplicado al Metrado calculado. El pago que así se efectúe constituirá compensación total por toda la mano de obra, materiales, equipos, herramientas e imprevistos necesarios para la ejecución de la partida.
01.03.04 CONFORMACIÓN DE SUBRASANTE (Pavimentos). Descripción Se denomina subrasante al nivel de terreno que recibirá a la capa de base o sub base si la hubiere. Esta partida consiste en el escarificado del mencionado nivel, luego de lo cual se esparcirá el material resultante guardando la configuración altimétrica para finalmente, proceder a la compactación, la cual no podrá ser menor del 90% del próctor modificado. Método de construcción Este trabajo se realizará manualmente, escarificando aproximadamente 10 cm, por debajo de la superficie resultante luego del corte, retiro de impurezas y basura, batido de la capa, humedecimiento y compactación mediante plancha compactadora vibratoria o rodillo pequeño (chupetero), hasta
“Mejoramiento Urbanístico y Paisajístico del Parque Juan Pablo II Sector 2 – A. Distrito de San Borja, Lima - Lima” | GRADUACIÓN
M a lla P o r c e n ta je e n p e s o q u e p a sa N ° A B C T ole r a n c ia 2 " 1 0 0 1 0 0 1 0 0 - 2 1 1 /2 " 9 0 -1 0 0 9 0 - 1 0 0 9 5 -1 0 0 + / - 5 1 " 8 0 -9 5 8 0 - 9 5 8 0 -9 5 + / - 5 3 /4 " 7 0 - 8 5 7 0 - 8 5 7 0 - 9 2 + / - 8 3 /8 " 4 0 -7 5 4 0 - 7 0 5 0 -7 0 + / - 8
4 3 0 -6 0 2 5 - 5 5 3 5 -5 5 + / - 8
1 0 2 0 -4 5 1 5 - 4 0 2 5 -4 2 + / - 8
3 0 1 6 - 3 3 1 0 - 2 5 1 2 - 2 5 + / - 5
4 0 1 0 -1 2 0 5 - 1 5 0 4 -1 4 + / - 5
2 0 0 0 5 -1 5 0 2 - 0 8 0 0 -0 8 + / - 3
El material a emplear cumplirá con los requisitos de granulometría que se especifican: Aquella porción de fino que pase por la malla #40, debe carecer de plasticidad, o no deberá ser mayor de 3, determinando según el método T-91 AASHTO. El límite líquido no deberá ser mayor de 25. El agregado grueso consistirá de material duro y resistente. Deberá tener un porcentaje de desgaste en la Máquina de Los Ángeles menor de 50. Procedimiento Colocación, Extendido y Mezcla: Todo material de la capa base será colocado en una superficie debidamente preparada y escarificada, y será instalado y esparcido en una capa uniforme y sin segregación de tamaño hasta el total espesor suelto que la capa tenga, y después de ser compactada, deberá tener el espesor requerido. Se respetará el espesor final compactado especificado para cada tipo de capa. El extendido se efectuará manualmente y la adición de agua puede efectuarse en planta, siempre y cuando la humedad de compactación se encuentre entre los rangos establecidos. Compactación Inmediatamente después de terminada la distribución y emparejamiento del material, esta deberá compactarse en su ancho total por medio de planchas compactadoras vibratorias. El material de firme deberá ser compactado hasta por lo menos el 95% de la densidad obtenida por el método de prueba AASHTO T 180 D. El proceso de compactación deberá progresar gradualmente desde los costados hacia el centro, en sentido paralelo al eje de la vereda, y deberá continuar así hasta que toda la superficie haya recibido este tratamiento. Cualquier irregularidad o depresión que se presente después de la compactación, debe ser corregida aflojando el material en esos sitios, moviendo el material en esos lugares y añadiendo o retirando material hasta que la superficie sea llana y uniforme.
“Mejoramiento Urbanístico y Paisajístico del Parque Juan Pablo II Sector 2 – A. Distrito de San Borja, Lima - Lima” |
Controles Técnicos Se efectuará un control de compactación cada 100 m² de superficie de base, determinando la densidad alternativamente en los bordes y en el eje de preferencia, siguiendo un mismo orden: borde derecho, borde izquierdo etc. El grado de compactación a ser exigido, será el 100% del obtenido por el método AASHTO T 180 D, será tolerado como mínimo el 95% en puntos aislados. Exigencia de Espesor Para la capa de base terminada no deberá diferir en +/- 1cm de lo indicado en los planos. Inmediatamente después de la compactación de la base, el espesor deberá medirse en uno o más puntos cada 10 metros lineales, o menos, de la misma. Las condiciones deberán hacerse por medio de las perforaciones de ensayos, u otros métodos aprobados. Los puntos para la medición serán seleccionados por el Ingeniero Inspector, de tal manera que se evite una distribución regular de los mismos. A medida que la obra continúe sin desviación superior a las tolerancias admitidas, el intervalo de los ensayos puede alargarse, a criterio del Inspector. Cuando una medición señale una variación mayor a la admitida, deberá corregirse removiendo o agregando material según sea necesario, para ser conformada y compactada dicha zona, de la forma especificada. Método de Control Se verificará que se proceda a la conformación de la base granular acorde a lo descrito líneas arriba y que durante el trabajo el personal cuente con el equipo de seguridad adecuado que garantice su integridad física. Método de Medición La cantidad a pagar por partida BASE GRANULAR E=0.10, se medirá por m2; el pago se realizará siempre que cuente con la autorización del Ingeniero Supervisor. Bases de Pago El pago se efectuará al precio unitario del Contrato por metros cuadrado (m2), aplicado al Metrado calculado. El pago que así se efectúe constituirá compensación total por toda la mano de obra, materiales, equipos, herramientas e imprevistos necesarios para la ejecución de la partida.
01.03.06 RECONFORMACIÓN DE BASE GRANULAR h= 0.10 m. Descripción Esta partida, corresponde a la reconformación de la base granular del piso demolido en la zona de la capilla, este trabajo consistirá en revolver ó remezclar la base existente, adicionar la cantidad
“Mejoramiento Urbanístico y Paisajístico del Parque Juan Pablo II Sector 2 – A. Distrito de San Borja, Lima - Lima” |
Bases de Pago: El pago se efectuará al precio unitario del Contrato por metros cubico (m3), aplicado al Metrado calculado. El pago que así se efectúe constituirá compensación total por toda la mano de obra, materiales, equipos, herramientas e imprevistos necesarios para la ejecución de la partida.
01.04 CONCRETO SIMPLE.
01.04.01 SOLADOS Y FALSO PISO
01.04.01.01 SOLADO PARA BASE DE CUARTO DE BOMBAS
Descripción Capa de concreto simple que se aplica sobre el terreno de cimentación luego de concluido los trabajos de excavación; el propósito de este elemento es de eliminar las irregularidades del fondo, proporcionar una superficie horizontal plana nivelada con la cota de fondo de cimentación según cada estructura de acuerdo a los planos y servir de base para el trazado de los ejes. Materiales Se emplearán todos los materiales necesarios que cumplan con los requisitos generales de calidad incluidos en las especificaciones técnicas para la producción del concreto. Para la presente partida el concreto es una mezcla de cemento – hormigón de 1: Método de Construcción Culminada la excavación, se colocarán plantillas o estacas para nivelar la cota de fondo de cada estructura, según se indica en los planos respectivos. Debe cortarse toda irregularidad que sobresale por encima de este nivel y evitar hacer rellenos a este nivel. Previo al vertido del concreto se debe eliminar todo material suelto, orgánico u otro afín, debiéndose regar con agua toda el área, evitando la formación de charcos. El concreto será transportado y colocado de acuerdo con las especificaciones técnicas de concreto. Método de Medición: El trabajo ejecutado se medirá en metro cuadrado (m2) de solado colocado, aprobado por el Ing. Supervisor. Bases de Pago: El pago se efectuará al precio unitario del Contrato por metros cuadrados (m2), aplicado al Metrado calculado. El pago que así se efectúe constituirá compensación total por toda la mano de obra, materiales, equipos, herramientas e imprevistos necesarios para la ejecución de la partida.
“Mejoramiento Urbanístico y Paisajístico del Parque Juan Pablo II Sector 2 – A. Distrito de San Borja, Lima - Lima” |
01.04.01.02 FALSO PISO E=0.10 m.
La zona de la plaza central, donde se ubica la capilla, llevará falso piso con los espesores indicados en los planos. La dosificación será de1:8 (cemento-hormigón) o f¨c mínimo 140 Kg/cm2. Este falso piso se vaciará teniendo en cuenta el damero conformado por las juntas indicadas en los planos, las cuales será perfectamente trazada para evitar problemas al momento de la colocación de la loseta cerámica. La superficie del falso piso debe ser plana y densificada, capaz de poder recibir los acabados de piso que se indiquen en los planos.
El agregado que se use debe tener como tamaño máximo 1”. El llenado del falso piso deberá hacerse por paños alternados. La dimensión máxima del paño no deberá exceder de 5.00 m.
Una vez vaciada la mezcla sobre el área de trabajo, se nivelará y apisonará la superficie con regla de madera en bruto para lograr una superficie plana, rugosa y densificada.
Método de Medición: El trabajo ejecutado se medirá en metro cuadrado (m2) de falo piso colocado, aprobado por el Ing. Supervisor. Bases de Pago: El pago se efectuará al precio unitario del Contrato por metros cuadrados (m2), aplicado al Metrado calculado. El pago que así se efectúe constituirá compensación total por toda la mano de obra, materiales, equipos, herramientas e imprevistos necesarios para la ejecución de la partida.
01.04.02 BASES
01.04.02.01 CONCRETO F´c=140kg/cm2 PARA BASES. Descripción Este trabajo comprende la construcción de las bases de anclajes de las bancas y todo el mobiliario urbano. Las dimensiones de las bases serán de acuerdo a los detalles de los planos, serán de concreto 140 Kg. /cm2, el tamaño máximo del agregado grueso será de 1”. Método de control
El vaciado será efectuado en forma continua con el fin de obtener una estructura monolítica; formada por un concreto de cemento-arena-piedra partida y agua, que deberá tener una resistencia a la compresión no menor de 140 kg/cm2. Método de Medición La medición será por metro cúbico (m3) de concreto vaciado de acuerdo a lo indicado en los planos.
