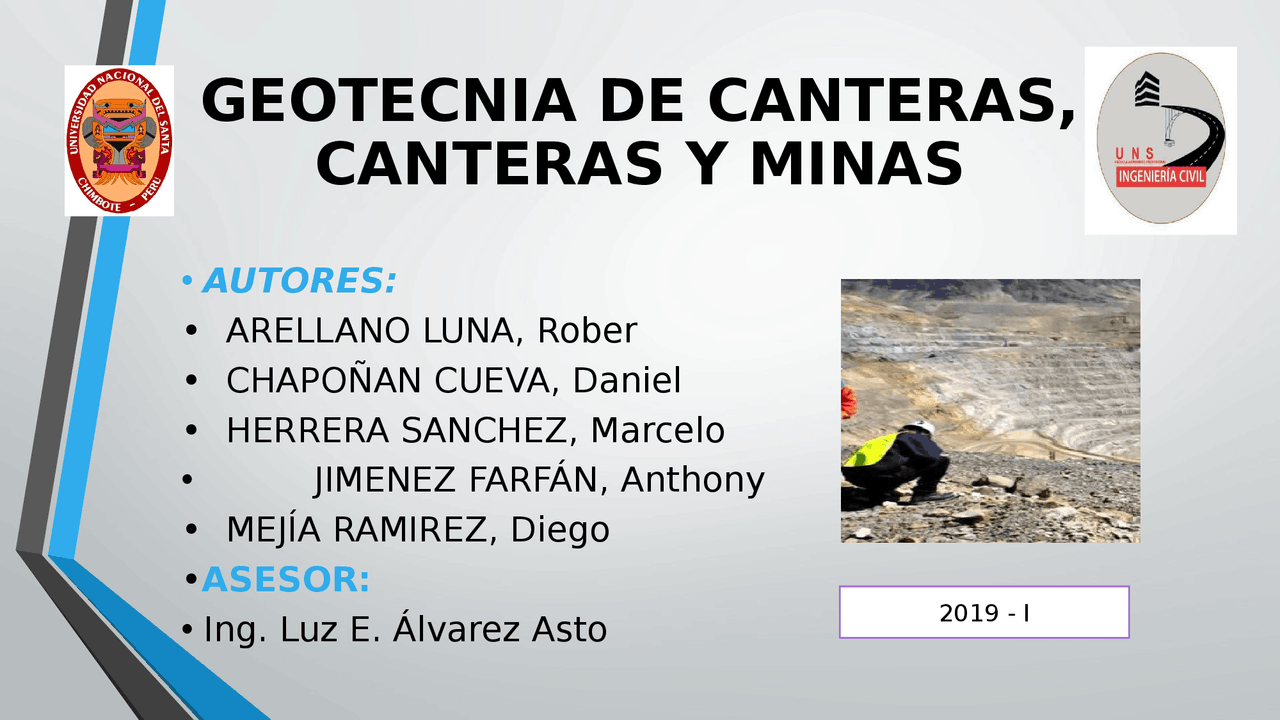

GEOTECNIA DE CANTERAS,
CANTERAS Y MINAS
- (^) AUTORES:
- ARELLANO LUNA, Rober
- CHAPOÑAN CUEVA, Daniel
- HERRERA SANCHEZ, Marcelo
- (^) JIMENEZ FARFÁN, Anthony
- MEJÍA RAMIREZ, Diego
- ASESOR:
- (^) Ing. Luz E. Álvarez Asto
2019 - I
En ingeniería se denomina presa o represa a
una barrera fabricada de piedra, hormigón o
materiales sueltos, que se construye
habitualmente en un desfiladero sobre
un río o arroyo. Tiene la finalidad
de embalsar el agua en el cauce fluvial para
elevar su nivel con el objetivo de derivarla,
mediante canalizaciones de riego, para su
aprovechamiento en abastecimiento o regadío,
en eliminación de avenidas (evitar
inundaciones de aguas abajo de la presa) o
para la producción de energía mecánica al
transformar la energía potencial del
almacenamiento en energía cinética y está
nuevamente en mecánica y que así se accione
un elemento móvil con la fuerza del agua.
PRESAS^ PRESAS
Presas de Fábrica según
su mecanismo
PRESAS DE Las presas de gravedad poseen una sección^ GRAVEDAD transversal en forma de triángulo cuasi rectángulo, siendo el paramento de aguas arriba prácticamente vertical y el de aguas abajo de inclinación variable, en función de las necesidades resistentes de la infraestructura, pudiendo oscilar el ángulo de inclinación de este con la horizontal entre los valores 50 y 65º. La anchura de la base en una presa de gravedad suele ser del 75%- 85% de la altura
PRESAS DE ARCO Se trata de un tipo de presas de estructura muy ligera. La anchura de la base de la presa es de aproximadamente un 30% de la altura de esta. En ella se emplea una cantidad de material pequeña debido a que el mecanismo resistente de estas presas es su forma en arco. La distribución de esfuerzos en la estructura se basa en el concepto de antifunicularidad, de tal forma que esta trabaje únicamente a axil. Así, los esfuerzos generados sobre la presa son transmitidos a los estribos de la cerrada, los cuales es condición necesaria que sean de materiales de alta resistencia
Presas de Materiales
Sueltos
El uso de mampostería en presas de fábrica fue muy extendido durante la primera mitad del siglo XX. Sin embargo, en la actualidad éste ha quedado prácticamente abolido debido al desarrollo de las presas de hormigón, aunque aún se conservan ejemplos. El cuerpo de las presas de materiales se construye con materiales naturales, bien sea escollera, gravas, rocas, arenas , limos o arcillas. Estos materiales no son sometidos a ningún proceso químico de transformación para su puesta en obra, por lo que están exentos de ligantes o conglomerantes hidráulicos, al contrario de lo que sucede en las presas de fábrica. La colocación de los materiales en obra se realiza mediante procedimiento de compactación, propios de mecánica de suelos. PRESAS DE MAMPOSTERÍA
Las presas homogéneas emplean el material impermeable, arcilla debidamente compactada en este caso, en la totalidad del cuerpo de la presa, de tal forma que toda la infraestructura goce de buenas condiciones de impermeabilidad. El pequeño tamaño de los granos de arcilla (inferior a los 0,002 milímetros de diámetro) le aporta a este material unas condiciones impermeables muy adecuadas para su empleo en la construcción de obras hidráulicas. Dados los coeficientes de rozamiento esperables para las arcillas, oscilantes entre los 15º y 20º y su forma de triángulo isósceles, el tamaño de la base de una presa homogénea de materiales sueltos es de unas 6-8 veces la altura de esta. PRESAS HOMOGÉNEAS
PRESAS DE HORMIGÓN Son las más usadas en la actualidad debido al bajo coste de este material, a sus mejores prestaciones y a su facilidad de construcción. Son presas que, a diferencia de las de materiales sueltos, son capaces de resistir esfuerzos a compresión y a tracción. Están construidas casi todas en hormigón, que puede ser vibrados, compactado, con cenizas y puzolanas, con escorias, etc.
Presas de Materiales No
sueltos
PRESAS SEGÚN SU APLICACIÓN Presas filtrantes o diques de retención: Son aquellas que tienen la función de retener sólidos, desde material fino, hasta rocas de gran tamaño, transportadas por torrentes en áreas montañosas, permitiendo sin embargo el paso del agua. Presas filtrantes o diques de retención: Son aquellas que tienen la función de retener sólidos, desde material fino, hasta rocas de gran tamaño, transportadas por torrentes en áreas montañosas, permitiendo sin embargo el paso del agua. Presas de control de avenidas: Son aquellas cuya finalidad es la de laminar el caudal de las avenidas torrenciales, con el fin de que no se cause daño a los terrenos situados aguas abajo de la presa en casos de fuerte tormenta. Presas de control de avenidas: Son aquellas cuya finalidad es la de laminar el caudal de las avenidas torrenciales, con el fin de que no se cause daño a los terrenos situados aguas abajo de la presa en casos de fuerte tormenta. Presas de derivación: El objetivo principal de estas es elevar la cota del agua para hacer factible su derivación, controlando la sedimentación del cauce de forma que no se obstruyan las bocatomas de derivación. Presas de derivación: El objetivo principal de estas es elevar la cota del agua para hacer factible su derivación, controlando la sedimentación del cauce de forma que no se obstruyan las bocatomas de derivación. Presas de almacenamiento: El objetivo principal de estas es retener el agua para su uso regulado en irrigación, generación eléctrica, abastecimiento a poblaciones, recreación o navegación, formando grandes vasos o lagunas artificiales. Presas de almacenamiento: El objetivo principal de estas es retener el agua para su uso regulado en irrigación, generación eléctrica, abastecimiento a poblaciones, recreación o navegación, formando grandes vasos o lagunas artificiales.
- Podemos disponer de una lista de medidas estructurales y no estructurales, pero lo que se nos ocurre recurrentemente es construir más represas y reservorios, respecto del cual se pueden mencionar los problemas ambientales asociados a su construcción: como su emplazamiento, ya que involucra a un espacio que se perderá para siempre; los problemas de eutrofización, cambios en la morfología de los ríos, alteración en los ecosistemas y otros más, los cuales resultan tanto en número y en repercusión, de menores consecuencias frente a la escasez de agua.
- Sobre inventarios o registros de las presas en el Perú, se puede citar como antecedente principal el Inventario Nacional de Lagunas y Represamientos, realizado por la Oficina Nacional de Evaluación de Recursos Naturales (ONERN) y publicado en el año de 1980, la misma que recomienda actualizar continuamente con fines de planificación. Existen otras fuentes de inventarios de los sectores del gobierno (OSINERGMIN, MINEM, MINAGRI, PROYECTOS ESPECIALES), de organismos privados, consultores y fuentes especializadas
NUMERO DE
PRESAS POR
DEPARTAMENTOS
NUMERO DE PRESAS POR FINALIDAD O USO
ELECCION DE LOS SITIOS DE LAS PRESAS CON INVESTIGACIONES SUPERFICIALES
- Condiciones topográficas Esto tiene que ver con el aspecto geomorfológico de la zona y con el tipo de valle a embalsar y los procesos erosivos que dieron origen al valle.
- Condiciones geológicas en las cimentaciones del dique y del vaso Relacionadas con las condiciones de la naturaleza de la roca y dos rasgos característicos de esa roca: permeabilidad y porosidad.
- Factor económico Queda establecido por la disponibilidad de los materiales de construcción en la zona de la obra.
INVESTIGACIONES GEOLÓGICAS DE SUPERFICIE
- Estudios morfológicos Para definir la forma del vaso , las pendientes de las laderas del valle, el ancho aluvial, etc.
- Estudios estratigráficos Se va a describir todas las formaciones geológicas en la roca, características físicas, grado de meteorización, etc.
- Geología estructural del área Comprende la descripción de las fallas geológicas, los sistemas de diaclasamiento, tomando en cuenta su dirección de buzamiento. De estas recomendaciones para el estudio geológico de las presas vamos a rescatar tres puntos críticos:
