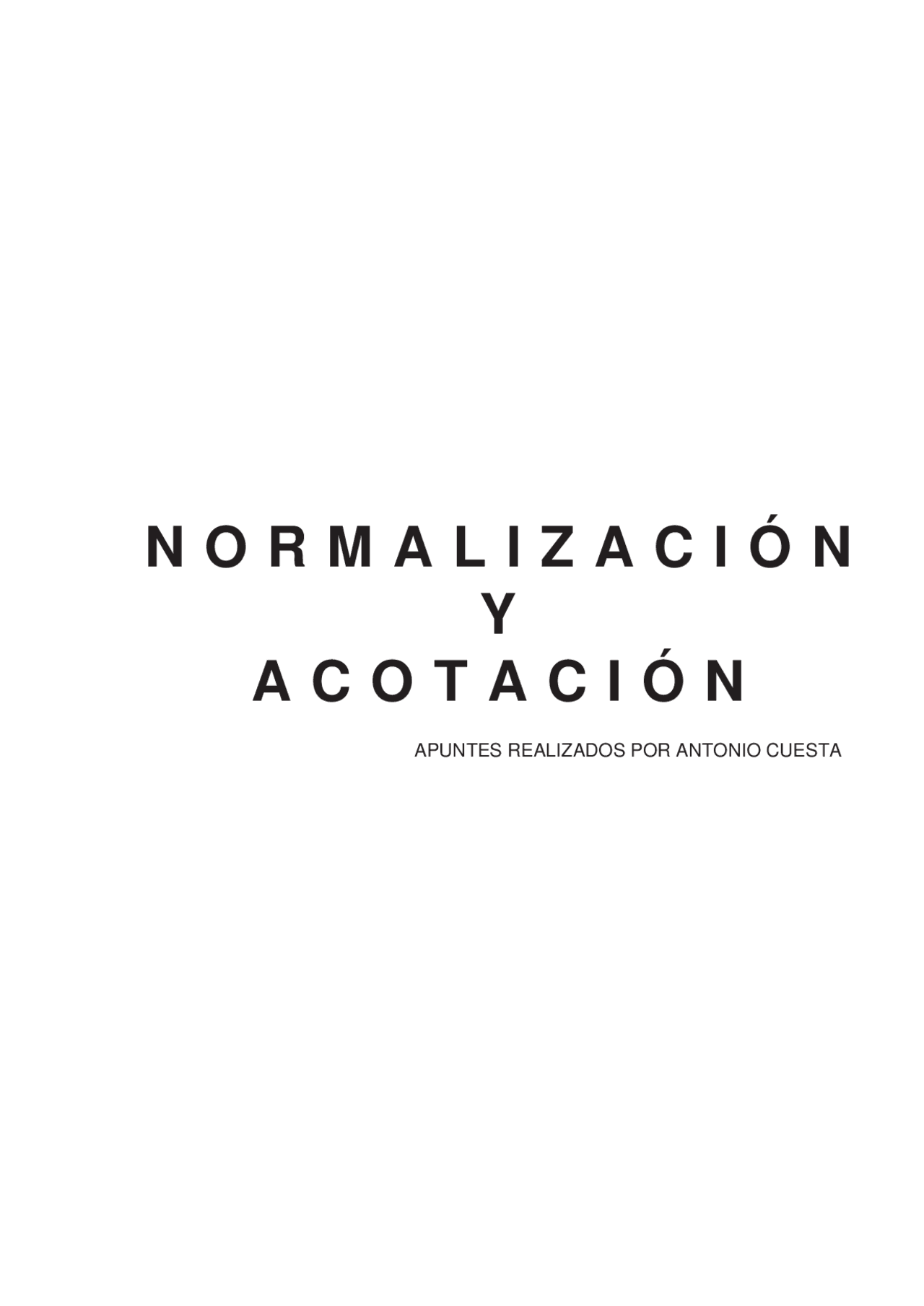

NORMALIZACIÓN
Y
ACOTACIÓN
APUNTES REALIZADOS POR ANTONIO CUESTA
pf3
pf4
pf5
pf8
pf9
pfa

Vista previa parcial del texto

¡Descarga Expresion grafica y más Apuntes en PDF de Ingeniería electrónica solo en Docsity!

N O R M A L I Z A C I Ó N

Y

A C O T A C I Ó N

APUNTES REALIZADOS POR ANTONIO CUESTA

N O R M A L I Z A C I Ó N

DEFINICIÓN: Es un término general que significa la reglamentación de un gran número de fenómenos, a fín de ordenarlos de una manera tan unificada y lógica como sea posible.

La normalización abarca todos los campos de la industria y de la economía.

C A R A C T E R Í S T I C A S

ESPECIFICAR: Determinar los materiales y dimensiones, para evitar errores en le identificación.

UNIFICAR: Que es adoptar las medidas convenientes para que resulten fabricaciones intercambiables.

SIMPLIFICAR: Indicar las normas de fabricación que permita hacer más fácil la forma geométrica, la mecanización y el número de modelos, de acuerdo con los mejores y más necesarios.

Esto queda reflejado en las NORMAS que van dictando organismos nacionales e internacionales.

INTERNACIONAL

ESPAÑA

ALEMANIA

ESTADOS UNIDOS

ISO

UNE

DIN

USASI

ASA

PAIS Abreviatura de la Norma ORGANISMO NORMALIZADOR

ORG. INTER. DE NORMALIZACIÓN

INSTITUTO DE RACIONALIZACIÓN Y NORMALIZACIÓN

COMITÉ DE NORMAS ALEMÁN

AMERICAN NATIONAL STANDARS INSTITUTE

F O R M A T O S

Se refiere a las dimensiones del papel que se utiliza para la ejecución de dibujos, asi como para el empleo de otras actividades. La formación de formatos y reglas que rigen su formación parten de tres principios:

Todo formato se obtiene partiendo en dos su inmediato superior. La relación de sus superficie es, por tanto, de 1:2.

Todo formato se obtiene partiendo en dos su inmediato superior. La relación de sus superficie es, por tanto, de 1:2. Los formatos que se obtienen por división del A0 reciben la denominación de A1 A2 A A4,... y los obtenidos por multiplicación se denominan 2A 4A0......etc.

REGLA DEL DOBLADO: REGLA DE SEMEJANZA:

OBJETO: - Economía, debido a la simplificación, que disminuye el precio al facilitar la producción.

  • Utilidad, debida a la unificación que permite la intercambiabilidad de elementos.
  • Honestidad, debida a la especificación, que garantiza las características de los productos.

Los formatos estan referidos al sistema metrico. La superficie del formato origen es igual a la unidad métrica de superficie

( metro cuadrado), es decir x

x y = 1.

REGLA DE REFERENCIA:

Todos los formatos son semejantes en consecuencia se deduce para los lados x e y de un formato la relación

x / y = 1 / 2 que el lado mayor de

un formato es 1.4142.... veces mayor que el otro. Su relación es la misma que la del lado de un cuadrado y su diagonal.

L Í N E A S :

En todo dibujo es conveniente relacionar los espesores de las líneas a emplear para diferenciar perfectamente en los dibujos el convencionalismo. Para efectuar las representaciones, debe elegirse el grupo de líneas más adecuado de acuerdo con la superficie y dimensiones del dibujo. No debe emplearse distintos grupos de líneas en un mismo dibujo, los grupos más utilizados se reflejan en el siguiente cuadro:

GRUESAS

MEDIAS

FINAS

L I N E A S E S P E S O R E S

GRUESA

MEDIA

FINA

CLASES

DE

LINEAS

GROSOR

DEL

TRAZADO

FORMA

Y

DENOMINACIÓN

a

a

  • Limitación final de una rosca.
  • Contornos y aristas visibles.
  • Indicación de superficies antes de sufrir un tratamiento complementario.

a/

4a

15a .

a/

a/

  • Contornos y aristas no visibles.
  • Contornos y aristas ficticias.
  • Líneas de cota y de referencia.
  • Rayados.
  • Contornos de piezas contiguas.
  • Contornos de secciones abatidas sobre superficie del dibujo.
  • Fondos de roscas.
  • Líneas de cota y referencia.
  • Posiciones extremas de las piezas móviles.
  • Ejes.
  • Líneas de roturas.
  • Trazas de planos de corte.

CASO

MIXTO

LLENA GRUESA

GRUESA DE TRAZOS Y PUNTOS

MEDIA DE TRAZOS

LLENA FINA

FINA DE TRAZOS Y PUNTOS

LLENA FINA A MANO ALZADA

FINA DE TRAZOS Y PUNTOS EXTREMOS EN GRUESO

a/ a

2a

APLICACIONES

190

15

90

A

B

A C O T A C I Ó N

La acotación en un dibujo, consiste en señalar todas las medidas REALES de las piezas a dibujar. En una cota intervienen: LAS LÍNEAS DE REFERENCIA. Que señalan los extremos de una dimensión y sobresalen unos 2mm aprox. LAS LÍNEAS DE COTA. De longitud igual al valor que representa. La distancia entre lÍneas de cota es aconsejable que la primera cota fuera del dibujo quede separada de él 8mm y las líneas de cota siguientes se colocan iguales entre sí pero proporcionalmente menores a la anteriormente citada y nunca con separación inferior a 5mm. LAS FLECHAS DE COTA. Las situadas en los extremos de las líneas de cota, en contacto con las líneas de referencia. LAS CIFRAS DE COTA. Valor numérico real de la dimensión que representa. Todas el mismo tamaño, su altura recomendable es de 3 o 4mm, nunca inferior a 2,5mm.

ASPECTOS IMPORTANTES:

Las líneas de cota que guarden relación entre sí, deben alinearse.

Las líneas de cota no deben cortarse entre sí.

CIFRA DE COTA

LÍNEA DE REFERENCIA

FLECHA

LÍNEA DE COTA

FLECHA

5a

2mm

A

A

8mm8mm

5mm

MAL BIEN MAL BIEN

ACOTACIÓN DE ARCOS :

Cuando pasa el arco de 180º se acota por medio del diámetro. Los menores de 180º se acotan mediante su radio.

10

11

4

A C O T A C I Ó N D E R A D I O S :

A C O T A C I Ó N D E E S F E R A S :

Esfera 20 Esf. O 20

Esf.R

ACOTACIÓN DE DIAMETROS:

10

5 2

3 R

R

R

Cuando la línea de cota parte de su centro, se pone su valor precedido de la letra R. En la figura se dan varios tipos de acotar radios.

La cifra de cota irá precedida de la palabra "esfera" o simplemente "esf".

Se efectúa su acotación por medio de coordenadas.

ACOTACIÓN DE CURVAS NO

CIRCULARES:

ACOTACIÓN DE LÍNEAS OBLICUAS:

Las cifras de cota se rotularán en la forma indicada en la figura. Siempre que sea posible, debe evitarse la acotación en la zona rayada.

20

ACOTACIÓN DE ANGULOS:

Las líneas de cota son arcos de circunferencia con centro en el vértice del ángulo, dispuestas en la forma indicada en la figura 2.

Debe evitarse acotar en la zona rayada. El ángulo de 90º no se acota, se entiende que es un cuadrante.

APLICACIÓN DE COTAS OBLICUAS Y ANGULOS:

ACOTACIÓN DE CHAFLANES:

Cuando es a 45º se pondrá la notación " m x 45º ". En los demás valores de ángulos se anotará según muestra la figura.

ACOTACIÓN DE CILINDROS:

O

R

ACOTACIÓN DE CUADRADOS:

CRUZ DE SAN ANDRES:

Si se acota su diámetro en la proyección en la que no aparece el círculo de la base, se emplea el signo , que precede a la cota del valor del mismo.

Se utiliza en la acotación de superficies prismáticas de base cuadrada

Identifica a superficies planas. Está formada por dos diagonales trazadas con línea fina.

A C O T A C I Ó N D E R O S C A S :

La rosca MÉTRICA INTERNACIONAL se acota el valor del diámetro nominal ( exterior) precedido de la letra "M". La rosca Whitworth, cuyo valor de su diámetro se expresa en pulgadas , va precedida de la letra "W". En las roscas finas, junto a la cota del diámtro, se anota el paso de la rosca.

3 X 45º

1 X 45º

5

R

R

M10 (^) W3/4" M20 X 1,

12 12 3/4"

SECCIONES, CORTES Y ROTURAS:

Es el corte producido por un plano imaginario y sirve para ver el interior de los sólidos, que sin el auxilio de las secciones se observarían como partes ocultas. A pesar que aparentemente la sección y el corte es lo mismo, no es así, ya que la sección se considera sólo lo cortado del sólido y el corte representa la sección y la parte del sólido que queda detras del corte que produce el plano imaginario.

S E C C I Ó N C O R T E

RAYADOS EN CORTES Y SECCIONES:

  • A) El rayado es de línea fina y con una inclinación de 45º con respecto al eje.
  • B) La separación entre líneas dependerá de la magnitud del dibujo.
  • C) En toda la pieza se mantendrá el mismo tipo de rayado.
  • D) Si hay varias piezas juntas el rayado tendrá que ser diferente para cada pieza.
  • E) El rayado se interrumpirá, si es necesario para la colocación de cotas.

BIEN MAL

A

C

D

CORTE TOTAL POR UN PLANO:

27

E

    1. Cuando el plano de corte coincide con el

plano de semetría de la pieza.

    1. Cuando el plano de corte no es plano de

simetría de la pieza.

A B

CORTE TOTAL POR PLANOS PARALELOS:

A

B

C^

D

A

B

C D

  • Secciones producidas por distintos planos.
  • Letras mayúsculas al final, comienzo y en las quebradas.
  • Secciones por planos paralelos.

SEMICORTE O CORTE DE UN CUADRANTE:

SECCIONES PARCIALES:

  • Línea fina y a mano alzada.
  • Sólo para pequeños detalles.
  • Puede coincidir o no con ejes de simetría.

SECCIONES NO LIMITADAS:

  • Forma de cuadrado no limitado.
  • De detalle. z

z

SECCIONES TRANSVERSALES:

Se representan sobre la vista original sin recurrir a otra.

ROTURAS - Línea fina y a mano alzada.

  • No coincidir con aristas de la pieza.
  • Las rotudas cilíndricas pueden ser : macizas o huecas.
