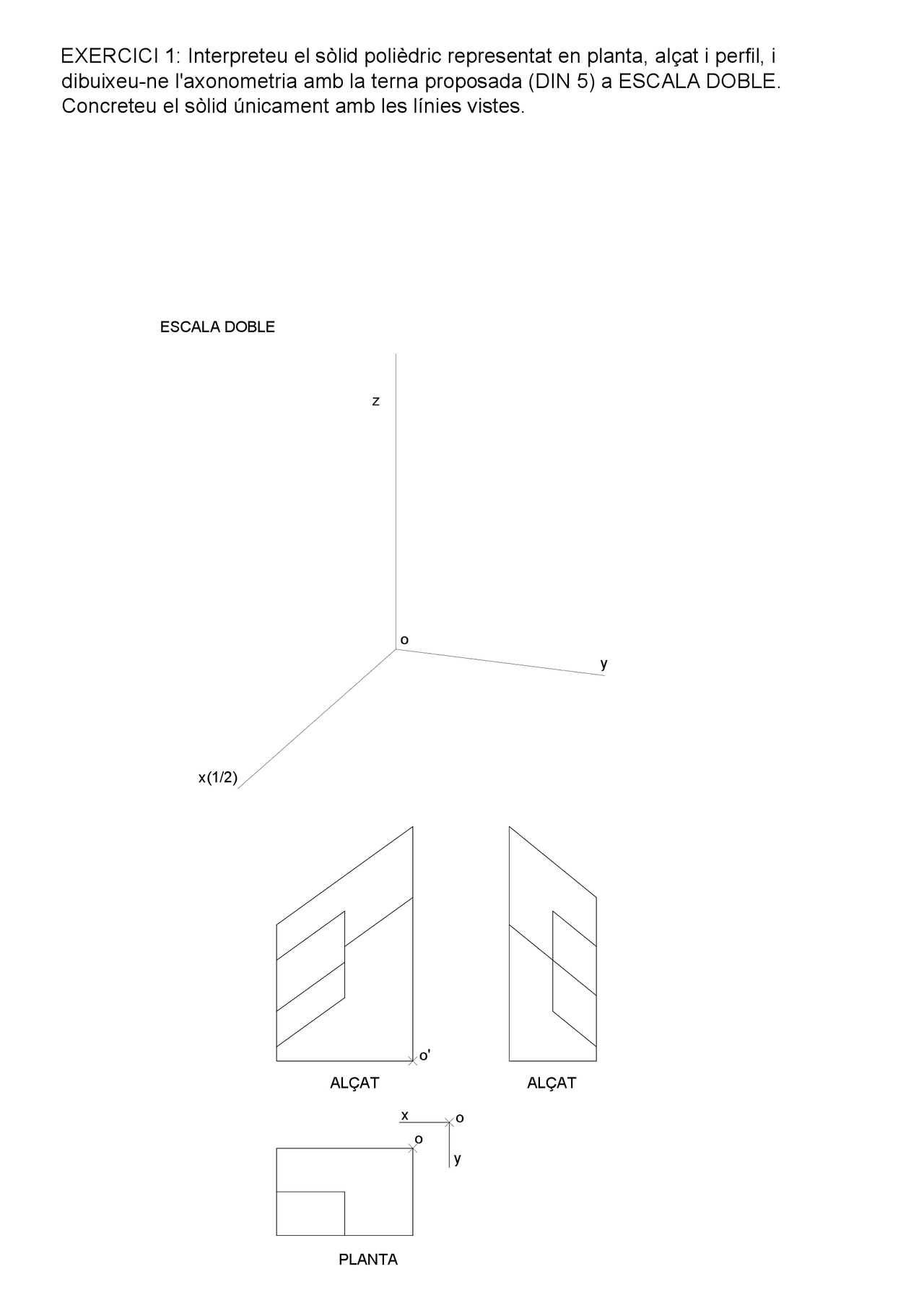

EXERCICI 1: Interpreteu el sòlid polièdric representat en planta, alçat i perfil, i
dibuixeu-ne l'axonometria amb la terna proposada (DIN 5) a ESCALA DOBLE.
Concreteu el sòlid únicament amb les línies vistes.
o
ESCALA DOBLE
