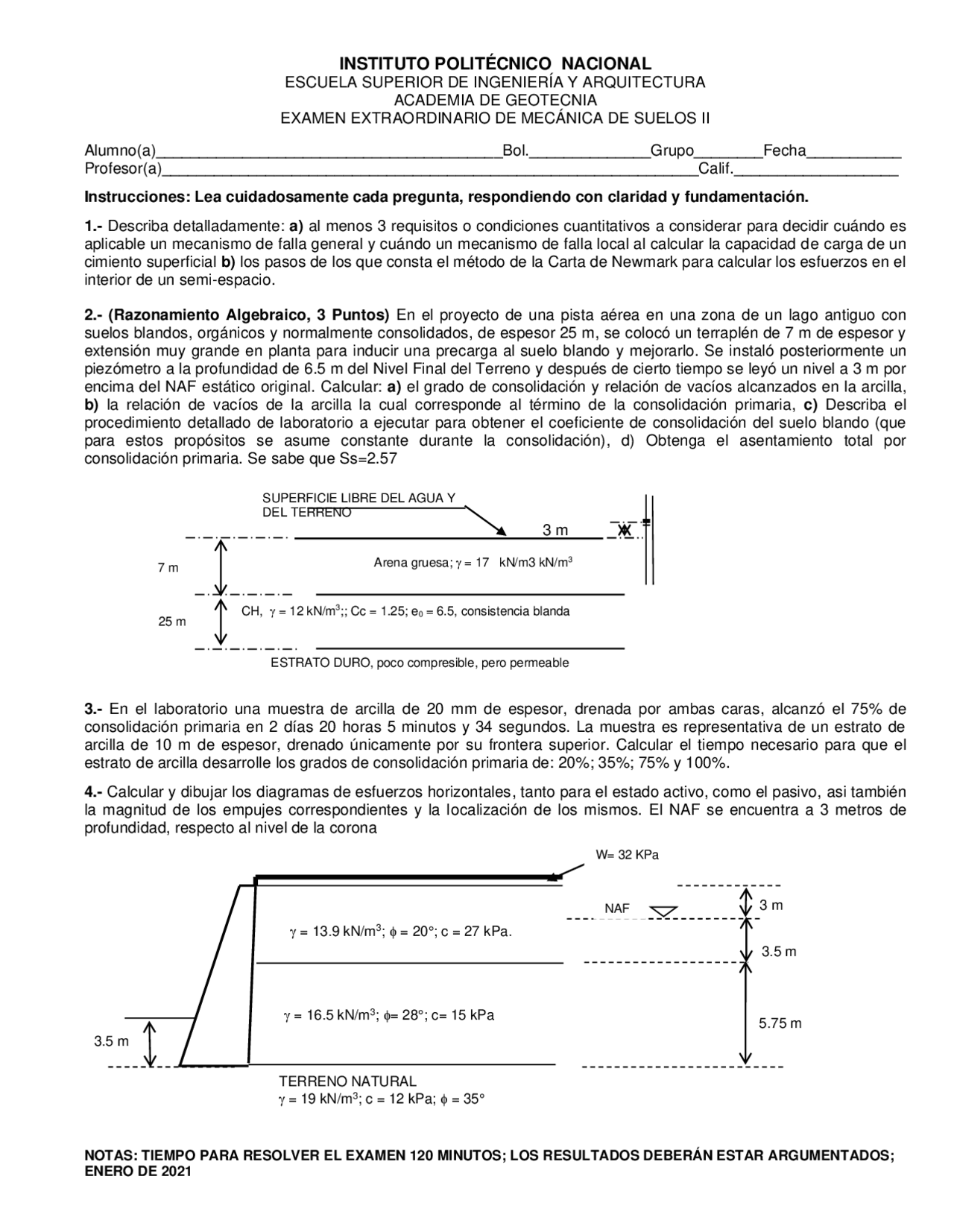

INSTITUTO POLITÉCNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERÍA Y ARQUITECTURA
ACADEMIA DE GEOTECNIA
EXAMEN EXTRAORDINARIO DE MECÁNICA DE SUELOS II
NOTAS: TIEMPO PARA RESOLVER EL EXAMEN 120 MINUTOS; LOS RESULTADOS DEBERÁN ESTAR ARGUMENTADOS;
ENERO DE 2021
Alumno(a)________________________________________Bol.______________Grupo________Fecha___________
Profesor(a)______________________________________________________________Calif.___________________
Instrucciones: Lea cuidadosamente cada pregunta, respondiendo con claridad y fundamentación.
1.- Describa detalladamente: a) al menos 3 requisitos o condiciones cuantitativos a considerar para decidir cuándo es
aplicable un mecanismo de falla general y cuándo un mecanismo de falla local al calcular la capacidad d e carga de un
cimiento superficial b) los pasos de los que consta el método de la Carta de Newmark para calcular los esfuerzos en el
interior de un semi-espacio.
2.- (Razonamiento Algebraico, 3 Puntos) En el proyecto de una pista aérea en una zona de un lago antiguo con
suelos blandos, orgánicos y normalmente consolidados, de espesor 25 m, se colocó un terraplén de 7 m de espesor y
extensión muy grande en planta para inducir una precarga al suelo blando y mejorarlo. Se instaló posteriormente un
piezómetro a la profundidad de 6.5 m del Nivel Final del Terreno y después de cierto tiempo se leyó un nivel a 3 m por
encima del NAF estático original. Calcular: a) el grado de consolidación y relación de vacíos alcanzados en la arcilla,
b) la relación de vacíos de la arcilla la cual corresponde al término de la consolidación primaria, c) Describa el
procedimiento detallado de laboratorio a ejecutar para obtener el coeficiente de consolidación del suelo blando (que
para estos propósitos se asume constante durante la consolidación), d) Obtenga el asentamiento total por
consolidación primaria. Se sabe que Ss=2.57
3 m
3.- En el laboratorio una muestra de arcilla de 20 mm de espesor, drenada por ambas caras, alcanzó el 75% de
consolidación primaria en 2 días 20 horas 5 minutos y 34 segundos. La muestra es representativa de un estrato de
arcilla de 10 m de espesor, drenado únicamente por su frontera superior. Calcular el tiempo necesario para que el
estrato de arcilla desarrolle los grados de consolidación primaria de: 20%; 35%; 75% y 100%.
4.- Calcular y dibujar los diagramas de esfuerzos horizontales, tanto para el estado activo, como el pasivo, asi también
la magnitud de los empujes correspondientes y la localización de los mismos. El NAF se encuentra a 3 metros de
profundidad, respecto al nivel de la corona
= 13.9 kN/m3; = 20°; c = 27 kPa.
= 16.5 kN/m3; = 28°; c= 15 kPa
3 m
3.5 m
5.75 m
TERRENO NATURAL
= 19 kN/m3; c = 12 kPa; = 35°
3.5 m
W= 32 KPa
NAF
ESTRATO DURO, poco compresible, pero permeable
Arena gruesa; = 17 kN/m3 kN/m3
CH, = 12 kN/m3;; Cc = 1.25; e0 = 6.5, consistencia blanda
7 m
25 m
SUPERFICIE LIBRE DEL AGUA Y
DEL TERRENO
