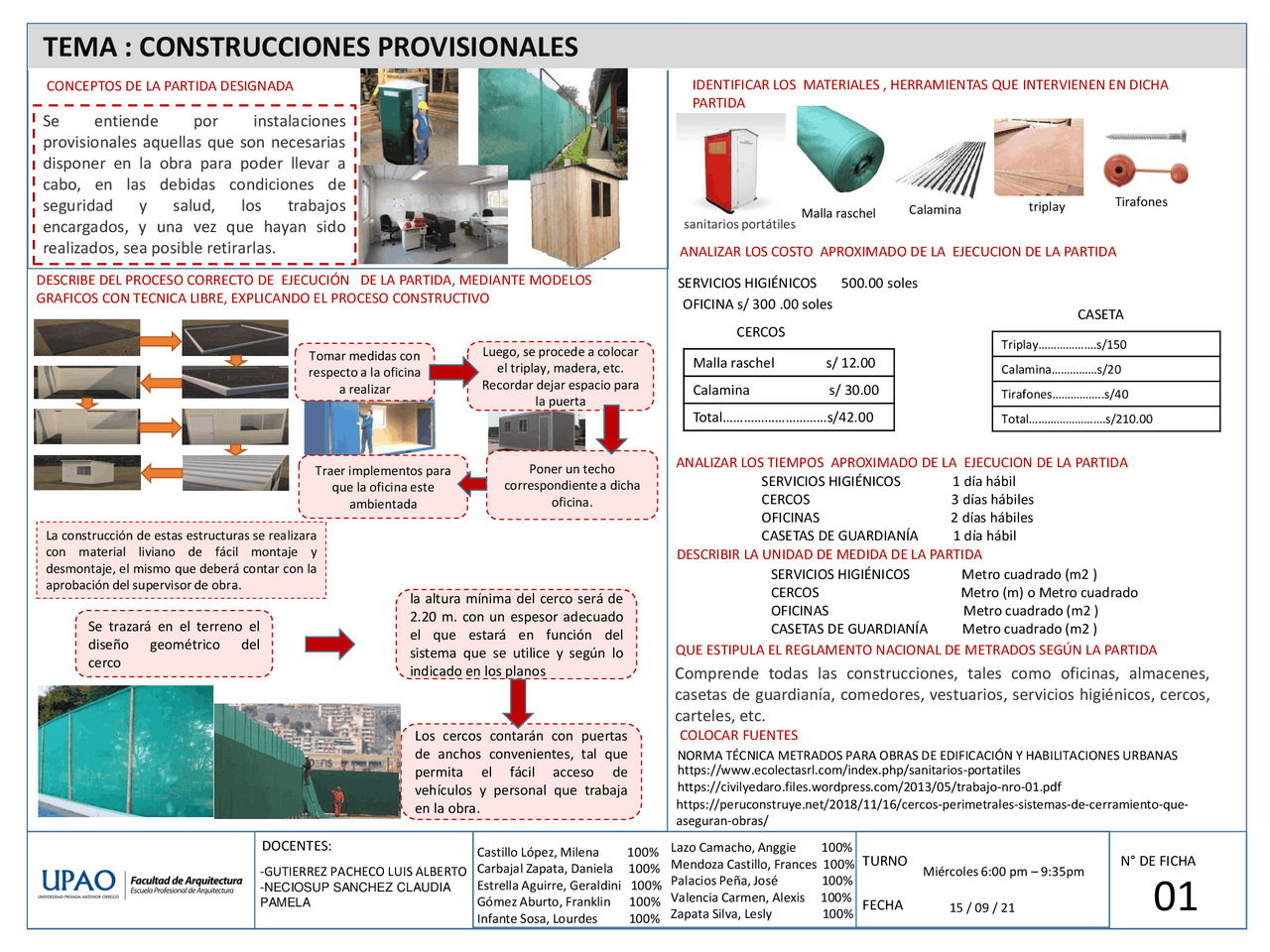

TEMA : CONSTRUCCIONES PROVISIONALES
TURNO N° DE FICHA
DOCENTES:
FECHA
DESCRIBE DEL PROCESO CORRECTO DE EJECUCIÓN DE LA PARTIDA, MEDIANTE MODELOS
GRAFICOS CON TECNICA LIBRE, EXPLICANDO EL PROCESO CONSTRUCTIVO
ANALIZAR LOS COSTO APROXIMADO DE LA EJECUCION DE LA PARTIDA
CONCEPTOS DE LA PARTIDA DESIGNADA IDENTIFICAR LOS MATERIALES , HERRAMIENTAS QUE INTERVIENEN EN DICHA
PARTIDA
QUE ESTIPULA EL REGLAMENTO NACIONAL DE METRADOS SEGÚN LA PARTIDA
COLOCAR FUENTES
DESCRIBIR LA UNIDAD DE MEDIDA DE LA PARTIDA
ANALIZAR LOS TIEMPOS APROXIMADO DE LA EJECUCION DE LA PARTIDA
- GUTIERREZ PACHECO LUIS ALBERTO
- NECIOSUP SANCHEZ CLAUDIA
PAMELA
Lazo Camacho, Anggie 100%
Mendoza Castillo, Frances 100%
Palacios Peña, José 100%
Valencia Carmen, Alexis 100%
Zapata Silva, Lesly 100%
Castillo López, Milena 100%
Carbajal Zapata, Daniela 100%
Estrella Aguirre, Geraldini 100%
Gómez Aburto, Franklin 100%
Miércoles 6:00 pm – 9:35pm
Se entiende por instalaciones
provisionales aquellas que son necesarias
disponer en la obra para poder llevar a
cabo, en las debidas condiciones de
seguridad y salud, los trabajos
encargados, y una vez que hayan sido
realizados, sea posible retirarlas.
NORMA TÉCNICA METRADOS PARA OBRAS DE EDIFICACIÓN Y HABILITACIONES URBANAS
https://www.ecolectasrl.com/index.php/sanitarios-portatiles
sanitarios portátiles
Malla raschel
Calamina
triplay
Tirafones
https://peruconstruye.net/2018/11/16/cercos-perimetrales-sistemas-de-cerramiento-que-
aseguran-obras/
https://civilyedaro.files.wordpress.com/2013/05/trabajo-nro-01.pdf
Comprende todas las construcciones, tales como oficinas, almacenes,
casetas de guardianía, comedores, vestuarios, servicios higiénicos, cercos,
carteles, etc.
SERVICIOS HIGIÉNICOS Metro cuadrado (m2 )
CERCOS Metro (m) o Metro cuadrado
OFICINAS Metro cuadrado (m2 )
CASETAS DE GUARDIANÍA Metro cuadrado (m2 )
SERVICIOS HIGIÉNICOS 1 día hábil
CERCOS 3 días hábiles
OFICINAS 2 días hábiles
CASETAS DE GUARDIANÍA 1 día hábil
SERVICIOS HIGIÉNICOS 500.00 soles
Malla raschel s/ 12.
Calamina s/ 30.
Total…………………………s/42.
CERCOS
OFICINA s/ 300 .00 soles
Triplay……………….s/
Calamina……………s/
Tirafones……………..s/
Total…………………….s/210.
CASETA
Se trazará en el terreno el
diseño geométrico del
cerco
la altura mínima del cerco será de
- 20 m. con un espesor adecuado
el que estará en función del
sistema que se utilice y según lo
indicado en los planos
Los cercos contarán con puertas
de anchos convenientes, tal que
permita el fácil acceso de
vehículos y personal que trabaja
en la obra.
La construcción de estas estructuras se realizara
con material liviano de fácil montaje y
desmontaje, el mismo que deberá contar con la
aprobación del supervisor de obra.
Tomar medidas con
respecto a la oficina
a realizar
Luego, se procede a colocar
el triplay, madera, etc.
Recordar dejar espacio para
la puerta
Poner un techo
correspondiente a dicha
oficina.
Traer implementos para
que la oficina este
ambientada
TEMA : CAPACITACIÓN EN SEGURIDAD Y SALUD
TURNO N° DE FICHA
DOCENTES:
FECHA
DESCRIBE DEL PROCESO CORRECTO DE EJECUCIÓN DE LA PARTIDA, MEDIANTE MODELOS
GRAFICOS CON TECNICA LIBRE, EXPLICANDO EL PROCESO CONSTRUCTIVO
ANALIZAR LOS COSTO APROXIMADO DE LA EJECUCION DE LA PARTIDA
CONCEPTOS DE LA PARTIDA DESIGNADA IDENTIFICAR LOS MATERIALES , HERRAMIENTAS QUE INTERVIENEN EN DICHA
PARTIDA
QUE ESTIPULA EL REGLAMENTO NACIONAL DE METRADOS SEGÚN LA PARTIDA
COLOCAR FUENTES
DESCRIBIR LA UNIDAD DE MEDIDA DE LA PARTIDA
ANALIZAR LOS TIEMPOS APROXIMADO DE LA EJECUCION DE LA PARTIDA
- GUTIERREZ PACHECO LUIS ALBERTO
- NECIOSUP SANCHEZ CLAUDIA
PAMELA
Lazo Camacho, Anggie 100%
Mendoza Castillo, Frances 100%
Palacios Peña, José 100%
Valencia Carmen, Alexis 100%
Zapata Silva, Lesly 100%
Castillo López, Milena 100%
Carbajal Zapata, Daniela 100%
Estrella Aguirre, Geraldini 100%
Gómez Aburto, Franklin 100%
Miércoles 6:00 pm – 9:35pm
Comprende las actividades de adiestramiento y
sensibilización desarrolladas para el personal de
obra. Entre ellas debe considerarse, sin llegar a
limitarse: Las charlas de inducción para el personal
nuevo, las charlas de sensibilización, las charlas de
instrucción, la capacitación para la cuadrilla de
emergencias, etc
PROYECTO BASICO Y DE
EJECUCION
PROYECTO BASICO Y DE
EJECUCION
COORDINAR EN OBRAS SOBRE LA
SEGURIDAD EN CONSTRUCCION
PROYECTO BASICO Y DE
EJECUCION
PLAN DE SEGURIDAD Y SALUD
CONTRATISTA
ESTUDIO DE SEGURIDAD Y
SALUD
https://www.conafovicer.com/images/capacitacion/1ER_SEMINARIO_opt.pdf
Cumplir lo requerido en el Expediente Técnico de Obra en lo
referente a los objetivos de capacitación del personal de la obra,
planteados en el Plan de Seguridad y Salud en el Trabajo (PSST).
Estos precios son
aproximados, este
presupuesto puede variar
mucho dependiendo de
algunos factores 500 soles
Un periodo de 15 a 20 días hábiles
Unidad de Medida Global (Glb.)
TEMA : EQUIPOS DE PROTECCIÓN INDIVIDUAL
TURNO N° DE FICHA
DOCENTES:
FECHA
DESCRIBE DEL PROCESO CORRECTO DE EJECUCIÓN DE LA PARTIDA, MEDIANTE MODELOS
GRAFICOS CON TECNICA LIBRE, EXPLICANDO EL PROCESO CONSTRUCTIVO
ANALIZAR LOS COSTO APROXIMADO DE LA EJECUCION DE LA PARTIDA
CONCEPTOS DE LA PARTIDA DESIGNADA IDENTIFICAR LOS MATERIALES , HERRAMIENTAS QUE INTERVIENEN EN DICHA
PARTIDA
QUE ESTIPULA EL REGLAMENTO NACIONAL DE METRADOS SEGÚN LA PARTIDA
COLOCAR FUENTES
DESCRIBIR LA UNIDAD DE MEDIDA DE LA PARTIDA
ANALIZAR LOS TIEMPOS APROXIMADO DE LA EJECUCION DE LA PARTIDA
- GUTIERREZ PACHECO LUIS ALBERTO
- NECIOSUP SANCHEZ CLAUDIA
PAMELA
Lazo Camacho, Anggie 100%
Mendoza Castillo, Frances 100%
Palacios Peña, José 100%
Valencia Carmen, Alexis 100%
Zapata Silva, Lesly 100%
Castillo López, Milena 100%
Carbajal Zapata, Daniela 100%
Estrella Aguirre, Geraldini 100%
Gómez Aburto, Franklin 100%
Miércoles 6:00 pm – 9:35pm
Son dichos equipos que van a proteger al
personal de la obra de los riegos y
peligros que estén involucrados con la
obra. Este equipo permite trabajar con
mejores condiciones de seguridad, así
como limitar en gran medida las
consecuencias de un accidente o incluso
evitarlo.
Proveedor Transporte Almacén
Llega al personal de obra
Casco de seguridad
Gafas de seguridad
Guantes de seguridad
Botas con puntera de
acero
Protectores de oído
Arnes de cuerpo entero
Línea de enganche
Chalecos reflectivos
https://es.slideshare.net/lenarin/oe12-seguridad-y-salud
http://costosobra.blogspot.com/2010/04/costos-de-la-seguridad-en-obra.html
Reglamento de metrados
Comprende todos los equipos de protección individual (EPI) que deben ser
utilizados por el personal de la obra, para estar protegidos de los peligros
asociados a los trabajos que se realicen, de acuerdo a la Norma G. 050
Seguridad durante la construcción, del Reglamento Nacional de
Edificaciones.
Unidad de medida global acuerdo al número de trabajadores en la que se
estimará el costo de implementación de los mecanismos técnicos y
administrativos contenidos en el Plan.
Esto depende directamente de la eficiencia del proveedor y la calidad de
comunicación entre solicitante y proveedor, y también de los tiempos
programados.
Dentro de los equipos de protección que utilizarán el
personal da un total de 243 soles
TEMA : EQUIPOS DE PROTECCIÓN COLECTIVA
TURNO N° DE FICHA
DOCENTES:
FECHA
DESCRIBE DEL PROCESO CORRECTO DE EJECUCIÓN DE LA PARTIDA, MEDIANTE MODELOS
GRAFICOS CON TECNICA LIBRE, EXPLICANDO EL PROCESO CONSTRUCTIVO
ANALIZAR LOS COSTO APROXIMADO DE LA EJECUCION DE LA PARTIDA
CONCEPTOS DE LA PARTIDA DESIGNADA IDENTIFICAR LOS MATERIALES , HERRAMIENTAS QUE INTERVIENEN EN DICHA
PARTIDA
QUE ESTIPULA EL REGLAMENTO NACIONAL DE METRADOS SEGÚN LA PARTIDA
COLOCAR FUENTES
DESCRIBIR LA UNIDAD DE MEDIDA DE LA PARTIDA
ANALIZAR LOS TIEMPOS APROXIMADO DE LA EJECUCION DE LA PARTIDA
- GUTIERREZ PACHECO LUIS ALBERTO
- NECIOSUP SANCHEZ CLAUDIA
PAMELA
Lazo Camacho, Anggie 100%
Mendoza Castillo, Frances 100%
Palacios Peña, José 100%
Valencia Carmen, Alexis 100%
Zapata Silva, Lesly 100%
Castillo López, Milena 100%
Carbajal Zapata, Daniela 100%
Estrella Aguirre, Geraldini 100%
Gómez Aburto, Franklin 100%
Infante Sosa, Lourdes 100%
Miércoles 6:00 pm – 9:35pm
Comprende los equipos de
protección colectiva que
deben ser instalados para
proteger a los trabajadores y
público en general de los
peligros existentes en las
diferentes áreas de trabajo.
Barandas de seguridad Acordamiento de área de riesgo
Sistema de bloqueo (candado) tapas para aberturas en losas de piso sistemas de mallas antiácida
Tubos y perfiles metálicos Mallas Antiácidas^ Conos de Seguridad
Cinta de precaución o peligro
Candados de bloqueo
Cuerdas
NORMA TÉCNICA METRADOS PARA OBRAS DE EDIFICACIÓN Y HABILITACIONES URBANAS
http://zonasegura.seace.gob.pe/mon/docs/procesos/2014/000505/3297363/
43rad5F022.pdf
Cumplir lo requerido en el Expediente Técnico de Obra en lo referente a la
cantidad de equipos de protección colectiva para el total de obreros
expuestos al peligro, de los equipos de construcción, de los procedimientos
constructivos, en conformidad con el Plan de Seguridad y Salud en el
Trabajo (PSST) y el planeamiento de obra.
Global (Glb.)
A lo largo de todo el proceso de construcción se ponen a cabo los equipos de
protección colecto de acuerdo a las necesidades de seguridad que van teniendo las
circunstancias de la construcción
S/. 900.00 aproximadamente
TEMA : AGUA PARA LA CONSTRUCCIÓN
TURNO N° DE FICHA
DOCENTES:
FECHA
DESCRIBE DEL PROCESO CORRECTO DE EJECUCIÓN DE LA PARTIDA, MEDIANTE MODELOS
GRAFICOS CON TECNICA LIBRE, EXPLICANDO EL PROCESO CONSTRUCTIVO
ANALIZAR LOS COSTO APROXIMADO DE LA EJECUCION DE LA PARTIDA
CONCEPTOS DE LA PARTIDA DESIGNADA IDENTIFICAR LOS MATERIALES , HERRAMIENTAS QUE INTERVIENEN EN DICHA
PARTIDA
QUE ESTIPULA EL REGLAMENTO NACIONAL DE METRADOS SEGÚN LA PARTIDA
COLOCAR FUENTES
DESCRIBIR LA UNIDAD DE MEDIDA DE LA PARTIDA
ANALIZAR LOS TIEMPOS APROXIMADO DE LA EJECUCION DE LA PARTIDA
- GUTIERREZ PACHECO LUIS ALBERTO
- NECIOSUP SANCHEZ CLAUDIA
PAMELA
Lazo Camacho, Anggie 100%
Mendoza Castillo, Frances 100%
Palacios Peña, José 100%
Valencia Carmen, Alexis 100%
Zapata Silva, Lesly 100%
Castillo López, Milena 100%
Carbajal Zapata, Daniela 100%
Estrella Aguirre, Geraldini 100%
Gómez Aburto, Franklin 100%
Miércoles 6:00 pm – 9:35pm
Cuando se habla del uso del agua
en la industria de la construcción,
los especialistas se refieren
siempre a lograr una eficiencia en
el uso del agua.
El agua es muy importante en las
obras de ingeniería debido a que es
el agregado esencial para que los
morteros y concretos puedan
fraguar.
El agua es muy importante en las
obras de ingeniería debido a que es
el agregado esencial para que los
morteros y concretos puedan
fraguar
El agua es uno de los
complementos del cemento, y
que se encuentra presente
donde está el cemento.
el agua más recomendable en la
fabricación del cemento es el
agua potable, debido a que esta
carece de impurezas que dañen
o modifiquen las propiedades
internas del mortero.
https://www.mundoconstructor.com.ec/la-importancia-del-uso-
eficiente-del-agua-en-las-construcciones/
https://www.construyendoseguro.com/la-importancia-del-agua-en-la-
construccion/
Trompo mezclador
de concreto
Baldes Manguera
s/ 0
El tiempo aproximado ira de acuerdo al avance de la obra.
Al existir un sin número de tipos de agua, divididos por su composición,
se dice que el agua más recomendable para la utilización en la
construcción civil es el agua potable. Sin embargo se puede utilizar
cualquier otro tipo de agua, pero para obras de menor envergadura.
Litros por metro cuadrado (l/m2)
TEMA : DEMOLICIONES
TURNO N° DE FICHA
DOCENTES:
FECHA
DESCRIBE DEL PROCESO CORRECTO DE EJECUCIÓN DE LA PARTIDA, MEDIANTE MODELOS
GRAFICOS CON TECNICA LIBRE, EXPLICANDO EL PROCESO CONSTRUCTIVO
ANALIZAR LOS COSTO APROXIMADO DE LA EJECUCION DE LA PARTIDA
CONCEPTOS DE LA PARTIDA DESIGNADA IDENTIFICAR LOS MATERIALES , HERRAMIENTAS QUE INTERVIENEN EN DICHA
PARTIDA
QUE ESTIPULA EL REGLAMENTO NACIONAL DE METRADOS SEGÚN LA PARTIDA
COLOCAR FUENTES
DESCRIBIR LA UNIDAD DE MEDIDA DE LA PARTIDA
ANALIZAR LOS TIEMPOS APROXIMADO DE LA EJECUCION DE LA PARTIDA
- GUTIERREZ PACHECO LUIS ALBERTO
- NECIOSUP SANCHEZ CLAUDIA
PAMELA
Lazo Camacho, Anggie 100%
Mendoza Castillo, Frances 100%
Palacios Peña, José 100%
Valencia Carmen, Alexis 100%
Zapata Silva, Lesly 100%
Castillo López, Milena 100%
Carbajal Zapata, Daniela 100%
Estrella Aguirre, Geraldini 100%
Gómez Aburto, Franklin 100%
Miércoles 6:00 pm – 9:35pm
Las demoliciones es el proceso mediante el cual
se procede a tirar abajo o destruir de manera
planificada un edificio o construcción en pie.
La demolición es exactamente lo opuesto a
la construcción, el proceso mediante el cual se
edifica.
Acotar el área afectada
en vía pública y
señalizar la entrada y
salida de vehículos
pesados
Se descubrirán las acometidas y
se eliminarán por las
compañías suministradoras
( alcantarillado , agua , luz)
Se solicitara
permiso a la
municipalidad
La demolición se
realizará
utilizando
maquinara ligera
Se eliminaran elementos de
tabaquería, rellenos,
recubrimientos, petos,
instalaciones, etc.
Retirada y
desescombro de los
elementos
demolidos.
Retirada y
desescombro de los
elementos
demolidos.
Corte y eliminación de
los vigas primero y
pilares después de ese
nivel.
Retirada y
desescombro de
los elementos
demolidos
Combas de metal
Maquinaria
trabajadores
Estos precios son una media obtenida
de s/45 porque se calculará en
función de los metros M
El Precio seria s/5649.
1 - 5 Días
Metro cúbico (m3 ) o metro cuadrado (m2 )
En concordancia con la norma G. 05 del reglamento nacional de
edificaciones en la que nos dice que antes del inicio de la demolición se
elaborará un ordenamiento y planificación de la obra, la que contará con
las medidas de protección de las zonas adyacentes a la demolición. Todas
las estructuras colindantes a la zona de demolición serán debidamente
protegidas y apuntaladas cuando la secuencia de la demolición elimine
zonas de sustentación de estructuras vecinas.
- https://excavacionesgrasa.com/procesos-de-demolicion-conoce-en-que-
consiste/
TEMA : LIMPIEZA DE TERRENO
TURNO N° DE FICHA
DOCENTES:
FECHA
DESCRIBE DEL PROCESO CORRECTO DE EJECUCIÓN DE LA PARTIDA, MEDIANTE MODELOS
GRAFICOS CON TECNICA LIBRE, EXPLICANDO EL PROCESO CONSTRUCTIVO
ANALIZAR LOS COSTO APROXIMADO DE LA EJECUCION DE LA PARTIDA
CONCEPTOS DE LA PARTIDA DESIGNADA IDENTIFICAR LOS MATERIALES , HERRAMIENTAS QUE INTERVIENEN EN DICHA
PARTIDA
QUE ESTIPULA EL REGLAMENTO NACIONAL DE METRADOS SEGÚN LA PARTIDA
COLOCAR FUENTES
DESCRIBIR LA UNIDAD DE MEDIDA DE LA PARTIDA
ANALIZAR LOS TIEMPOS APROXIMADO DE LA EJECUCION DE LA PARTIDA
- GUTIERREZ PACHECO LUIS ALBERTO
- NECIOSUP SANCHEZ CLAUDIA
PAMELA
Lazo Camacho, Anggie 100%
Mendoza Castillo, Frances 100%
Palacios Peña, José 100%
Valencia Carmen, Alexis 100%
Zapata Silva, Lesly 100%
Castillo López, Milena 100%
Carbajal Zapata, Daniela 100%
Estrella Aguirre, Geraldini 100%
Gómez Aburto, Franklin 100%
Miércoles 6:00 pm – 9:35pm
La limpieza del terreno se hará para
preparar el lugar donde se va a construir, se
deben quitar completamente arbustos,
basura, desperdicios orgánicos y de todo
aquello que obstruya e impida el trazo y
nivelación.
Desenraice : En este paso lo que se
busca es remover los troncos y raíces que
se encuentren en el suelo de la obra.
remover la maleza, arbustos y
demás residuos de sembradíos
que se encuentren en la
superficie.
- Limpia : Este último paso
implica retirar de la obra los
residuos producto de los dos
pasos anteriores.
https://revelsa.com.mx/procesos-preliminares-en-la-construccion-limpieza-del-
terreno/
Limpieza : Comprende el corte del terreno, limpieza – eliminación del
desmonte y habilitación provisional o definitiva de trochas para el traslado
de las maquinas y vehículos que se emplearán para la construcción de una
obra ya sea en terrenos eriazos y/o de cultivo. En caso de una habilitación
provisional, se deberá restituir la zona como se encontró inicialmente,
considerándose las autorizaciones e indemnización del caso. Limpieza de
terreno para infraestructura sanitaria: Se aplicará la Forma de Medición
para una Obra de Edificación, para un área efectiva de limpieza.
m2- m
HACHAS
PICO
RASTRILLO
INDUSTRIAL
PALA
AZADAS
TOPADORAS
CARRETILLAS
TOTAL= S/ 323
Máximo 3 días hábiles
TEMA : TRAZO, NIVELES Y REPLANTEO PRELIMINAR
TURNO N° DE FICHA
DOCENTES:
FECHA
DESCRIBE DEL PROCESO CORRECTO DE EJECUCIÓN DE LA PARTIDA, MEDIANTE MODELOS
GRAFICOS CON TECNICA LIBRE, EXPLICANDO EL PROCESO CONSTRUCTIVO
ANALIZAR LOS COSTO APROXIMADO DE LA EJECUCION DE LA PARTIDA
CONCEPTOS DE LA PARTIDA DESIGNADA
IDENTIFICAR LOS MATERIALES , HERRAMIENTAS QUE INTERVIENEN EN DICHA
PARTIDA
QUE ESTIPULA EL REGLAMENTO NACIONAL DE METRADOS SEGÚN LA PARTIDA
COLOCAR FUENTES
DESCRIBIR LA UNIDAD DE MEDIDA DE LA PARTIDA
ANALIZAR LOS TIEMPOS APROXIMADO DE LA EJECUCION DE LA PARTIDA
- GUTIERREZ PACHECO LUIS ALBERTO
- NECIOSUP SANCHEZ CLAUDIA
PAMELA
Lazo Camacho, Anggie 100%
Mendoza Castillo, Frances 100%
Palacios Peña, José 100%
Valencia Carmen, Alexis 100%
Zapata Silva, Lesly 100%
Castillo López, Milena 100%
Carbajal Zapata, Daniela 100%
Estrella Aguirre, Geraldini 100%
Gómez Aburto, Franklin 100%
Infante Sosa, Lourdes 100%
Miércoles 6:00 pm – 9:35pm
Previamente al inicio de cada obra, se
efectuara el Replanteo del Proyecto,
cuyas indicaciones en cuanto a trazo,
alineamientos y gradientes serán
respetadas en todo el proceso de la obra.
se inicia tomando un
punto de referencia
conocido
Se mide en el plano la
distancia de un primer
punto del proyecto hasta
el punto de referencia
Luego se traza esta
medida en el terreno
para ubicar el primer
punto.
Los puntos que se ubican
primero son los cruces de
los ejes del proyecto
Encontrado el primer
punto, se comienza a
emplazar los demás con
la ayuda de una escuadra
Una vez que se obtienen
los puntos principales se
comienzan a trazar los
ejes
La nivelación consiste en
los trabajos que se
efectúan para conocer la
diferencia de alturas de
uno o varios puntos
Las 2 formas típicas con
las que se pueden tomar
niveles son con manguera
o con nivel topográfico
se inicia tomando un
punto de referencia
conocido
NORMA TÉCNICA METRADOS PARA OBRAS DE EDIFICACIÓN Y HABILITACIONES
URBANAS
https://www.manualdeobra.com/blog/replanteoynivelacion
El trazo se refiere a llevar al terreno los ejes y niveles establecidos en
los planos. El replanteo se refiere a la ubicación y medidas de todos
los elementos que se detallan en los planos durante el proceso de la
edificación.
Metro cuadrado (m2 )
una sola jornada de trabajo o 3 días como máximo
Un costo aproximado de s/ 2 00.
Manguera de nivelar
Estacas
cordel
comba
cal
nivel
TEMA : NIVELACIÓN DE TERRENO
TURNO N° DE FICHA
DOCENTES:
FECHA
DESCRIBE DEL PROCESO CORRECTO DE EJECUCIÓN DE LA PARTIDA, MEDIANTE MODELOS
GRAFICOS CON TECNICA LIBRE, EXPLICANDO EL PROCESO CONSTRUCTIVO
ANALIZAR LOS COSTO APROXIMADO
DE LA EJECUCION DE LA PARTIDA
CONCEPTOS DE LA PARTIDA DESIGNADA IDENTIFICAR LOS MATERIALES , HERRAMIENTAS QUE INTERVIENEN EN DICHA
PARTIDA
QUE ESTIPULA EL REGLAMENTO NACIONAL DE METRADOS SEGÚN LA PARTIDA
COLOCAR FUENTES
DESCRIBIR LA UNIDAD DE MEDIDA DE LA PARTIDA
ANALIZAR LOS TIEMPOS
APROXIMADO DE LA EJECUCION
DE LA PARTIDA
- GUTIERREZ PACHECO LUIS ALBERTO
- NECIOSUP SANCHEZ CLAUDIA
PAMELA
Lazo Camacho, Anggie 100%
Mendoza Castillo, Frances 100%
Palacios Peña, José 100%
Valencia Carmen, Alexis 100%
Zapata Silva, Lesly 100%
Castillo López, Milena 100%
Carbajal Zapata, Daniela 100%
Estrella Aguirre, Geraldini 100%
Gómez Aburto, Franklin 100%
Miércoles 6:00 pm – 9:35pm
Es el proceso de medición que
determina la diferencia de altitud de una
superficie. Esto se realiza para poner el
terreno a una misma altura. Comprende
excavaciones, rellenos y eliminación de
material excedente.
- Llena con agua la
manguera y
apoyarla con el pie
derecho.
- Medir los niveles para
conocer el desnivel del
terreno.
- Rellenar con una palana y buggy.
- Humedecer el terreno
para que sea mas fácil
- Compactar el suelo
hasta que quede nivelado
https://spij.minjus.gob.pe/Graficos/Peru/2011/mayo/18/RD- 073 - 2010 -
VIVIENDA-VMCS-DNC.pdf
https://www.manualdeobra.com/blog/replanteoynivelacion
Esta partida comprende los trabajos de corte y relleno necesarios para dar
al terreno la nivelación indicada en los planos (hasta 30 cm).
Metro cuadrado (𝑚
2
)
Manguera
transparente
Compactadora
Agua
Wincha
Tierra
Dura aproximadamente
entre 3 a 4 días, teniendo
en cuenta que varia de
acuerdo a la mano de obra
y rendimiento diario.
Compactadora………… s/3,
Metros cuadrados……. s/40 𝑚
2
Manguera t. 3/8………….s/
Total……………………………..s/3.
TEMA : EXCAVACIONES SIMPLES
TURNO N° DE FICHA
DOCENTES:
FECHA
DESCRIBE DEL PROCESO CORRECTO DE EJECUCIÓN DE LA PARTIDA, MEDIANTE MODELOS
GRAFICOS CON TECNICA LIBRE, EXPLICANDO EL PROCESO CONSTRUCTIVO
ANALIZAR LOS COSTO APROXIMADO DE LA EJECUCION DE LA PARTIDA
CONCEPTOS DE LA PARTIDA DESIGNADA IDENTIFICAR LOS MATERIALES , HERRAMIENTAS QUE INTERVIENEN EN DICHA
PARTIDA
QUE ESTIPULA EL REGLAMENTO NACIONAL DE METRADOS SEGÚN LA PARTIDA
COLOCAR FUENTES
DESCRIBIR LA UNIDAD DE MEDIDA DE LA PARTIDA
ANALIZAR LOS TIEMPOS APROXIMADO DE LA EJECUCION DE LA PARTIDA
- GUTIERREZ PACHECO LUIS ALBERTO
- NECIOSUP SANCHEZ CLAUDIA
PAMELA
Lazo Camacho, Anggie 100%
Mendoza Castillo, Frances 100%
Palacios Peña, José 100%
Valencia Carmen, Alexis 100%
Zapata Silva, Lesly 100%
Castillo López, Milena 100%
Carbajal Zapata, Daniela 100%
Estrella Aguirre, Geraldini 100%
Gómez Aburto, Franklin 100%
Miércoles 6:00 pm – 9:35pm
La excavación simple consiste en el
proceso de extraer tierras por debajo del
terreno ya desmontado, con el objeto de
permitir la construcción de los cimientos
y desagües con la utilización de mano de
obra y/o equipos
Se nivela y se limpia
se observa bien el trazo
Procede con la excavación
Pala
Pico
Martillo hidráulico
Almádena o macho
_Picos 52soles (2)
_Palas 72 soles(3)
_Alquiler de de martillo hidráulico por día 45 soles
El costo aproximado es de 169 soles
Se puede terminar esta partida en un máximo de dos días
Su unidad de medida es el metro cúbico , ya que, el volumen total de
excavación para cimentaciones se obtiene sumando los volúmenes de
cada partida. El volumen de excavación se obtendrá multiplicando largo
por ancho por altura de la excavación o la geometría que le corresponda,.
Es el tipo de excavación que por su condición se ejecuta
preferentemente con la utilización de mano de obra y/o
equipos
Reglamento de metrados
https://sites.google.com/a/correo.udistrital.edu.co/manualviviendas/2-
especificaciones-tecnicas-de-construccion/Cimentacion/a-excavacion-manual
https://www.archdaily.pe/pe/905445/guia-de-equipamiento-para-la-construccion-
herramientas-equipos-y-maquinarias
TEMA : ELIMINACIÓN DE MATERIAL EXCEDENTE
TURNO N° DE FICHA
DOCENTES:
FECHA
DESCRIBE DEL PROCESO CORRECTO DE EJECUCIÓN DE LA PARTIDA, MEDIANTE MODELOS
GRAFICOS CON TECNICA LIBRE, EXPLICANDO EL PROCESO CONSTRUCTIVO
ANALIZAR LOS COSTO APROXIMADO DE LA EJECUCION DE LA PARTIDA
CONCEPTOS DE LA PARTIDA DESIGNADA IDENTIFICAR LOS MATERIALES , HERRAMIENTAS QUE INTERVIENEN EN DICHA
PARTIDA
QUE ESTIPULA EL REGLAMENTO NACIONAL DE METRADOS SEGÚN LA PARTIDA
COLOCAR FUENTES
DESCRIBIR LA UNIDAD DE MEDIDA DE LA PARTIDA
ANALIZAR LOS TIEMPOS APROXIMADO DE LA EJECUCION DE LA PARTIDA
- GUTIERREZ PACHECO LUIS ALBERTO
- NECIOSUP SANCHEZ CLAUDIA
PAMELA
Lazo Camacho, Anggie 100%
Mendoza Castillo, Frances 100%
Palacios Peña, José 100%
Valencia Carmen, Alexis 100%
Zapata Silva, Lesly 100%
Castillo López, Milena 100%
Carbajal Zapata, Daniela 100%
Estrella Aguirre, Geraldini 100%
Gómez Aburto, Franklin 100%
Infante Sosa, Lourdes 100%
Miércoles 6:00 pm – 9:35pm
Comprende la eliminación del
material excedente determinado
después de haber efectuado las
partidas de excavaciones,
nivelación y rellenos de la obra
producidos durante la ejecución de
la construcción.
PRESENTAR LA
DOCUMENTACION
Y/O SOLICITAR LA
DOCUMENTACION
EL CONTRATISTA DEBE DE
CONTAR CON LOS SERVICOS
PARA REALIZAR LA
EJECUACION DE LA
ELIMINACION DEL MATERIAL
TRASLADO DE CUALQUIER
MATERIAL EXCEDENTE
LLEVANDOLO A DIFERENTES
BOTADEROS TODO DE
ACUERDO CON SUS
DIFERENTES ESPECIFICACIONES
Maquinaria Peón de construcción
El precio por m 3 precio unitario es de s/ 32. 96 dependiendo la cantidad
de la eliminación de material excedente.
Precio total 4. 877. 09
https://apps.contraloria.gob.pe/ciudadano/docs/Doc/documento20121227140707.pdf
Un periodo de 1 a 4 días hábiles
Metro cúbico (M3).
El Reglamento Nacional de
Metrados nos dice que el
volumen de material excedente
de excavaciones, será igual a la
diferencia entre el volumen
excavado, menos el volumen del
material necesario para el
relleno compactado con
material propio. Esta diferencia
será afectada por el
esponjamiento que deberá
calcularse teniendo en cuenta
los valores la siguiente tabla.
TEMA : SOLADOS
TURNO N° DE FICHA
DOCENTES:
FECHA
DESCRIBE DEL PROCESO CORRECTO DE EJECUCIÓN DE LA PARTIDA, MEDIANTE MODELOS
GRAFICOS CON TECNICA LIBRE, EXPLICANDO EL PROCESO CONSTRUCTIVO ANALIZAR LOS COSTO APROXIMADO DE LA EJECUCION DE LA PARTIDA
CONCEPTOS DE LA PARTIDA DESIGNADA IDENTIFICAR LOS MATERIALES , HERRAMIENTAS QUE INTERVIENEN EN DICHA
PARTIDA
QUE ESTIPULA EL REGLAMENTO NACIONAL DE METRADOS SEGÚN LA PARTIDA
COLOCAR FUENTES
DESCRIBIR LA UNIDAD DE MEDIDA DE LA PARTIDA
ANALIZAR LOS TIEMPOS APROXIMADO DE LA EJECUCION DE LA PARTIDA
- GUTIERREZ PACHECO LUIS ALBERTO
- NECIOSUP SANCHEZ CLAUDIA
PAMELA
Lazo Camacho, Anggie 100%
Mendoza Castillo, Frances 100%
Palacios Peña, José 100%
Valencia Carmen, Alexis 100%
Zapata Silva, Lesly 100%
Castillo López, Milena 100%
Carbajal Zapata, Daniela 100%
Estrella Aguirre, Geraldini 100%
Gómez Aburto, Franklin 100%
Miércoles 6:00 pm – 9:35pm
El solado es una capa de concreto simple de
escaso espesor que se coloca en el fondo de
excavaciones para zapatas, muros de
contención, losas de cimentación, etc.,
proporcionando una base para el trazado
de los elementos estructurales superiores y
la colocación de su respectiva armadura.
La capa de concreto simple
debe medir no mas de 10 cm
Excavación de
zanjas
Preparación de cemento y
agua en el trompo.
Colocación de la mezcla en las
zanjas
CEMENTO BUGGIES DE
HORMIGON
AGUA
- https://www.construaprende.com/foros/viewtopic.php?t=
- https://es.slideshare.net/raysugar5/proceso-constructivo-de-obras-de-
concreto-simple
Se medirá el área efectiva del solado, contada hasta 5cm de la cara
vertical del elemento estructural que irá emplazado sobre el solado con
el propósito de darle nivelación a la superficie.
Metro cuadrado (m2 ).
1 día
Por m2 s/
Seria en total s/2790.
TEMA : FALSO PISO
TURNO N° DE FICHA
DOCENTES:
FECHA
DESCRIBE DEL PROCESO CORRECTO DE EJECUCIÓN DE LA PARTIDA, MEDIANTE MODELOS
GRAFICOS CON TECNICA LIBRE, EXPLICANDO EL PROCESO CONSTRUCTIVO
ANALIZAR LOS COSTO APROXIMADO DE LA EJECUCION DE LA PARTIDA
CONCEPTOS DE LA PARTIDA DESIGNADA IDENTIFICAR LOS MATERIALES , HERRAMIENTAS QUE INTERVIENEN EN DICHA
PARTIDA
QUE ESTIPULA EL REGLAMENTO NACIONAL DE METRADOS SEGÚN LA PARTIDA
COLOCAR FUENTES
DESCRIBIR LA UNIDAD DE MEDIDA DE LA PARTIDA
ANALIZAR LOS TIEMPOS APROXIMADO DE LA EJECUCION DE LA PARTIDA
- GUTIERREZ PACHECO LUIS ALBERTO
- NECIOSUP SANCHEZ CLAUDIA
PAMELA
Lazo Camacho, Anggie 100%
Mendoza Castillo, Frances 100%
Palacios Peña, José 100%
Valencia Carmen, Alexis 100%
Zapata Silva, Lesly 100%
Castillo López, Milena 100%
Carbajal Zapata, Daniela 100%
Estrella Aguirre, Geraldini 100%
Gómez Aburto, Franklin 100%
Infante Sosa, Lourdes 100%
Miércoles 6:00 pm – 9:35pm
El falso piso es una losa de concreto
simple que se encarga de soportar y
distribuir las cargas que se aplicarán sobre
el piso de la casa. Se ubica entre el terreno
y el piso, sirve como base y nivel al piso. El
espesor común de esta losa es de 3 ” o 4 ”.
1 .Para realizar el falso piso, cercaremos el
terreno en donde irá la mezcla con ladrillos
o maderas. Una vez que todo seque y
hayamos terminado el trabajo las retiramos.
2 .Ahora con ayuda de la espátula nos
mezcla el cemento, las piedras chancadas
y la arena gruesa
3 .Cuando tengas todo bien
mezclado agrega agua hasta formar
una pasta consistente.
4.Cuando la mezcla esté lista, échala en el
terreno previamente mojado con ayuda de
la espátula.
5.Para terminar nivela
la superficie con un
frotacho o una regla de
madera.
https://www.sodimac.com.pe/sodimac-pe/content/a2300012/pisos-y-
paredes-falso-piso/
https://www.maestro.com.pe/hazlo-con-maestro/pisos/como-hacer-un-
falso-piso-para-vivienda
Espátula (^) Ladrillo
Cemento Frotacho
Arena Gruesa Piedra Chancada
Agua
El área del falso piso será el correspondiente a la superficie
comprendida entre las caras interiores de muros o sobre cimientos sin
revestir y que servirán de base para el contra piso o piso final. Se
agruparán en partidas separadas los falsos pisos de diversos
espesores.
Metro cuadrado (m2)
El tiempo aproximado es de 1 día hábil
s/ 25.58 x m
TEMA : ZAPATAS
TURNO N° DE FICHA
DOCENTES:
FECHA
DESCRIBE DEL PROCESO CORRECTO DE EJECUCIÓN DE LA PARTIDA, MEDIANTE MODELOS
GRAFICOS CON TECNICA LIBRE, EXPLICANDO EL PROCESO CONSTRUCTIVO
ANALIZAR LOS COSTO APROXIMADO DE LA EJECUCION DE LA PARTIDA
CONCEPTOS DE LA PARTIDA DESIGNADA IDENTIFICAR LOS MATERIALES , HERRAMIENTAS QUE INTERVIENEN EN DICHA
PARTIDA
QUE ESTIPULA EL REGLAMENTO NACIONAL DE METRADOS SEGÚN LA PARTIDA
COLOCAR FUENTES
DESCRIBIR LA UNIDAD DE MEDIDA DE LA PARTIDA
ANALIZAR LOS TIEMPOS APROXIMADO DE LA EJECUCION DE LA PARTIDA
- GUTIERREZ PACHECO LUIS ALBERTO
- NECIOSUP SANCHEZ CLAUDIA
PAMELA
Lazo Camacho, Anggie 100%
Mendoza Castillo, Frances 100%
Palacios Peña, José 100%
Valencia Carmen, Alexis 100%
Zapata Silva, Lesly 100%
Castillo López, Milena 100%
Carbajal Zapata, Daniela 100%
Estrella Aguirre, Geraldini 100%
Gómez Aburto, Franklin 100%
Infante Sosa, Lourdes 100%
Miércoles 6:00 pm – 9:35pm
Una zapata es un tipo de cimentación
superficial, que puede ser empleada en
terrenos razonablemente homogéneos y
de resistencias a comprensiones medias o
altas.
Constituyen el cimiento de las columnas. Su ubicación y
dimensiones están determinadas en los planos respectivos
NORMA TÉCNICA METRADOS PARA OBRAS DE EDIFICACIÓN Y HABILITACIONES URBANAS
PARA EL CONCRETO Metro cúbico (m3 )
PARA LA ARMADURA DE ACERO Kilogramo (kg)
Trazo y
replanteo
excavaciones
Perfilados de
excavaciones en
las zapatas
Sobre
excavaciones
Vaciado solado
Trazo de la zapata
controlando los
recubrimientos
Preparación
dados de
concreto
Colocación
del acero
Fijamos la
estructura
principal
relleno
Vaciado de
concreto
Eliminación de
material
excedente
https://es.slideshare.net/marthaysabelsuclupen/proceso-constructivo-de-una-zapata
Pala BALDE Pico
plomada
concreto
REGLA
METÁLICA
Nivel de mano
3 días hábiles
Agregado grueso ………… s/35.
Acero en varilla ……. s/152.
Alambre ………….s/3.
cemento……………… …..s/191.
Arena …………. s/20.
Total………………………………s/ 402.
Un costo aproximado de
403.00 soles
