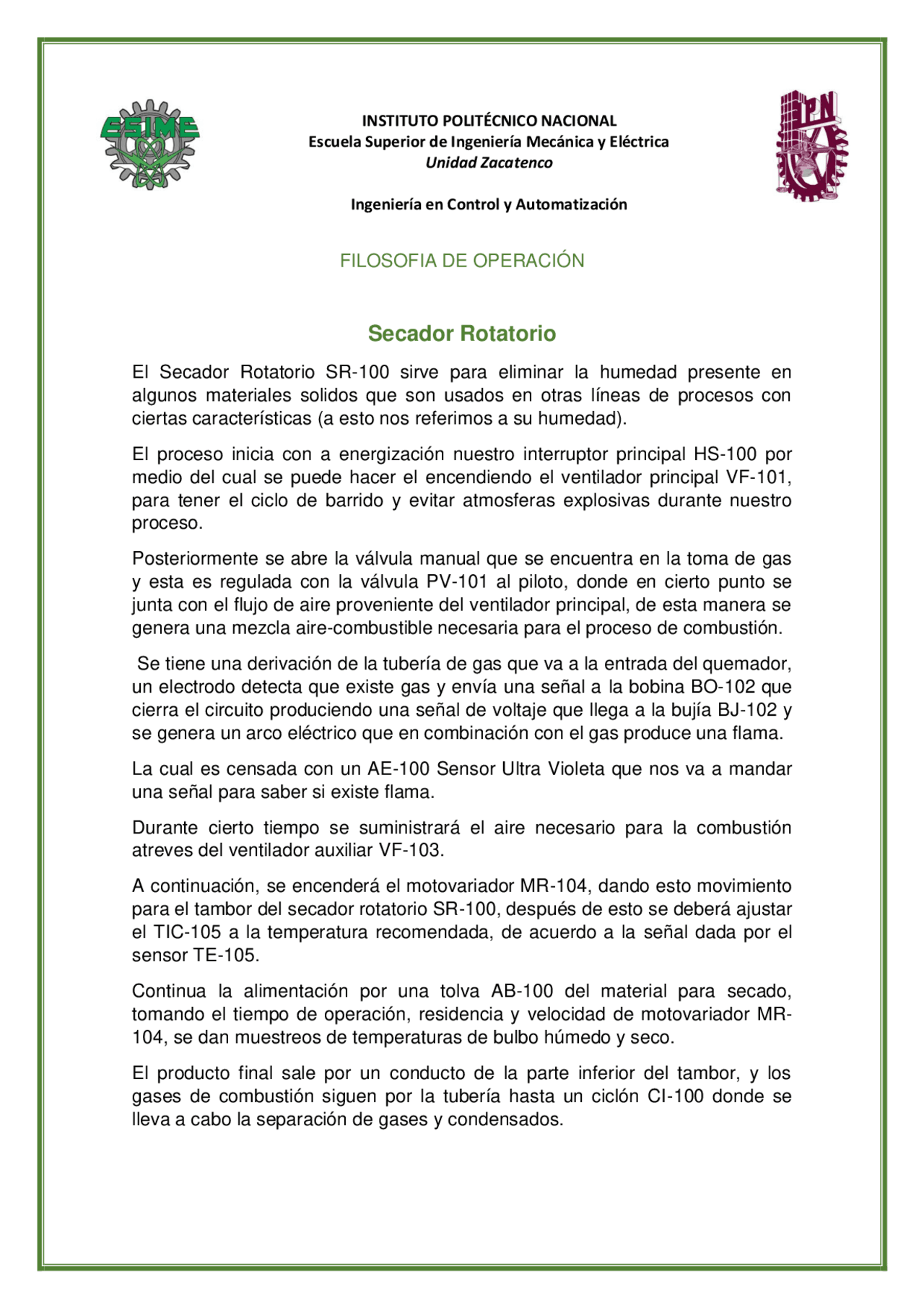

FILOSOFIA DE OPERACIÓN
Secador Rotatorio
El Secador Rotatorio SR-100 sirve para eliminar la humedad presente en
algunos materiales solidos que son usados en otras líneas de procesos con
ciertas características (a esto nos referimos a su humedad).
El proceso inicia con a energización nuestro interruptor principal HS-100 por
medio del cual se puede hacer el encendiendo el ventilador principal VF-101,
para tener el ciclo de barrido y evitar atmosferas explosivas durante nuestro
proceso.
Posteriormente se abre la válvula manual que se encuentra en la toma de gas
y esta es regulada con la válvula PV-101 al piloto, donde en cierto punto se
junta con el flujo de aire proveniente del ventilador principal, de esta manera se
genera una mezcla aire-combustible necesaria para el proceso de combustión.
Se tiene una derivación de la tubería de gas que va a la entrada del quemador,
un electrodo detecta que existe gas y envía una señal a la bobina BO-102 que
cierra el circuito produciendo una señal de voltaje que llega a la bujía BJ-102 y
se genera un arco eléctrico que en combinación con el gas produce una flama.
La cual es censada con un AE-100 Sensor Ultra Violeta que nos va a mandar
una señal para saber si existe flama.
Durante cierto tiempo se suministrará el aire necesario para la combustión
atreves del ventilador auxiliar VF-103.
A continuación, se encenderá el motovariador MR-104, dando esto movimiento
para el tambor del secador rotatorio SR-100, después de esto se deberá ajustar
el TIC-105 a la temperatura recomendada, de acuerdo a la señal dada por el
sensor TE-105.
Continua la alimentación por una tolva AB-100 del material para secado,
tomando el tiempo de operación, residencia y velocidad de motovariador MR-
104, se dan muestreos de temperaturas de bulbo húmedo y seco.
El producto final sale por un conducto de la parte inferior del tambor, y los
gases de combustión siguen por la tubería hasta un ciclón CI-100 donde se
lleva a cabo la separación de gases y condensados.
