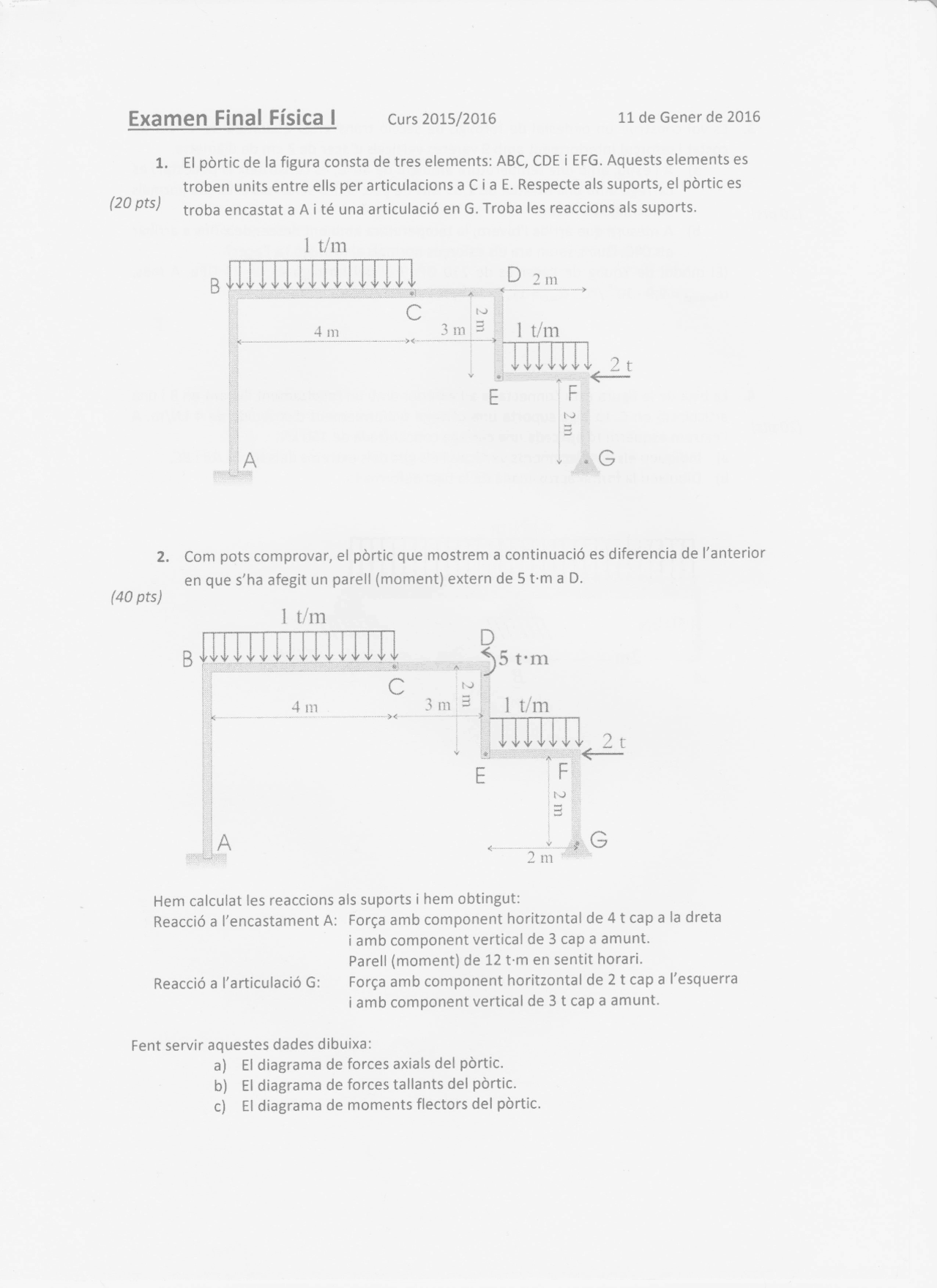

Examen Final Física 1 Curs 2015/2016 11 de Gener de 2016 1. El pórtic de la figura consta de tres elements: ABC, CDE ¡ EFG. Aquests elements es troben units entre ells per articulacions a Ci a E. Respecte als suports, el pórtic es (20 pts) troba encastat a Ai té una articulació en G. Troba les reaccions als suports. | tm : E e L mo MEN Li 2t vo 8 a E E o A ¿46 2. Com pots comprovar, el pórtic que mostrem a continuació es diferencia de l'anterior en que s'ha afegit un parell (moment) extern de 5 t-ma D. (40 pts) 1 tm Hem calculat les reaccions als suports i hem obtingut: Reacció a lencastament A: Forca amb component horitzontal de 4 t cap a la dreta ¡amb component vertical de 3 cap a amunt. Parell (moment) de 12 tm en sentit horari. Reacció a 'articulació G: — Forca amb component horitzontal de 2 t cap a l'esquerra i amb component vertical de 3 t cap a amunt. Fent servir aquestes dades dibuixa: a) El diagrama de forces axials del pórtic. b) El diagrama de forces tallants del pórtic. c) El diagrama de moments flectors del portic.
