FÍSICA GRADO EN DISEÑO Y DESARROLLO DE VIDEOJUEGOS INGENIERÍA INFORMÁTICA
Diciembre 2016
FÍSICA. TEMA 1: FÍSICA ELECTRÓNICA
(Duración del examen: 2 horas y 15 minutos)
Apellidos y nombre
Firma

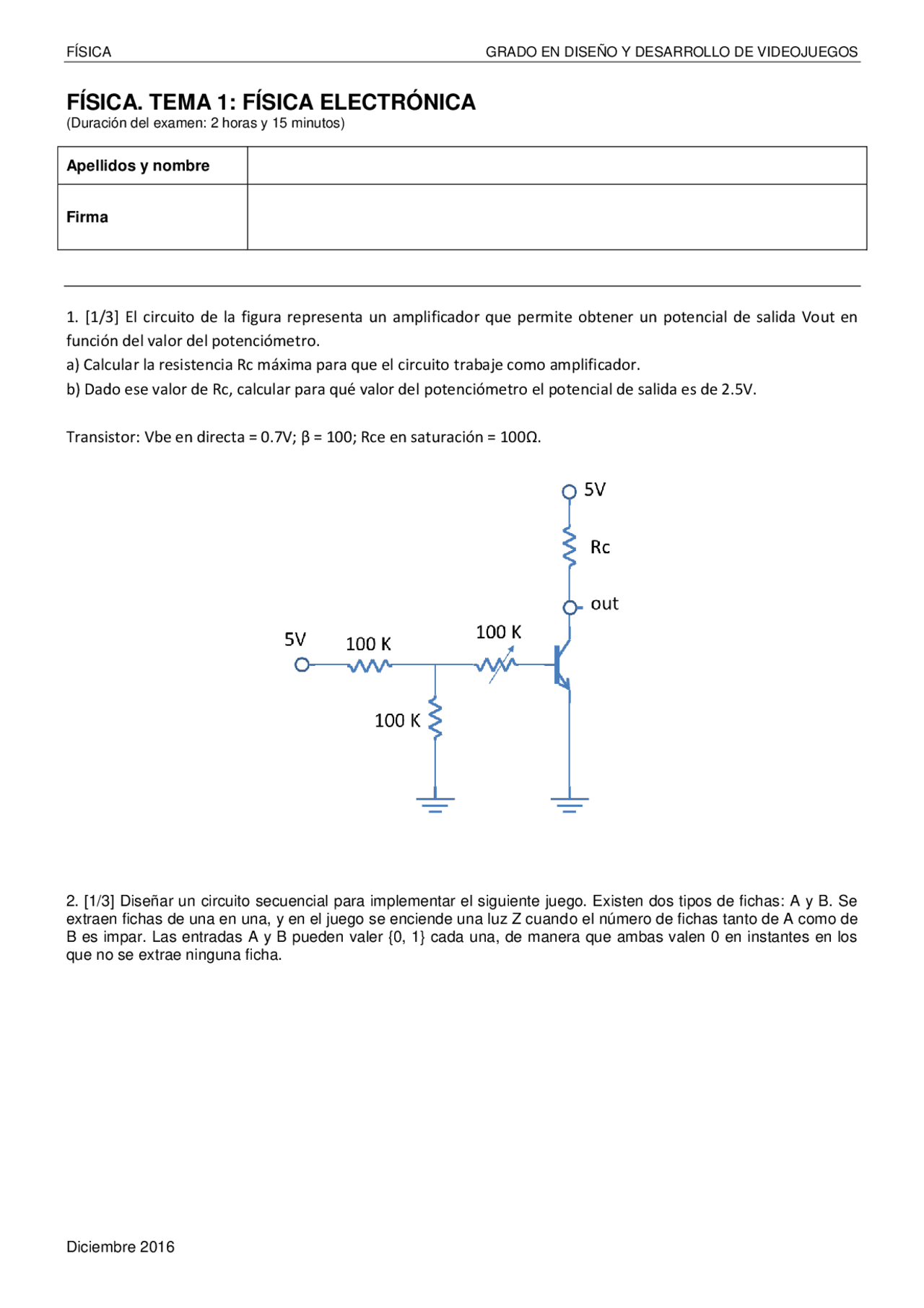

1. [1/3] El circuito de la figura representa un amplificador que permite obtener un potencial de salida Vout en
función del valor del potenciómetro.
a) Calcular la resistencia Rc máxima para que el circuito trabaje como amplificador.
b) Dado ese valor de Rc, calcular para qué valor del potenciómetro el potencial de salida es de 2.5V.
Transistor: Vbe en directa = 0.7V; β = 100; Rce en saturación = 100Ω.
2. [1/3] Diseñar un circuito secuencial para implementar el siguiente juego. Existen dos tipos de fichas: A y B. Se
extraen fichas de una en una, y en el juego se enciende una luz Z cuando el número de fichas tanto de A como de
B es impar. Las entradas A y B pueden valer {0, 1} cada una, de manera que ambas valen 0 en instantes en los
que no se extrae ninguna ficha.
