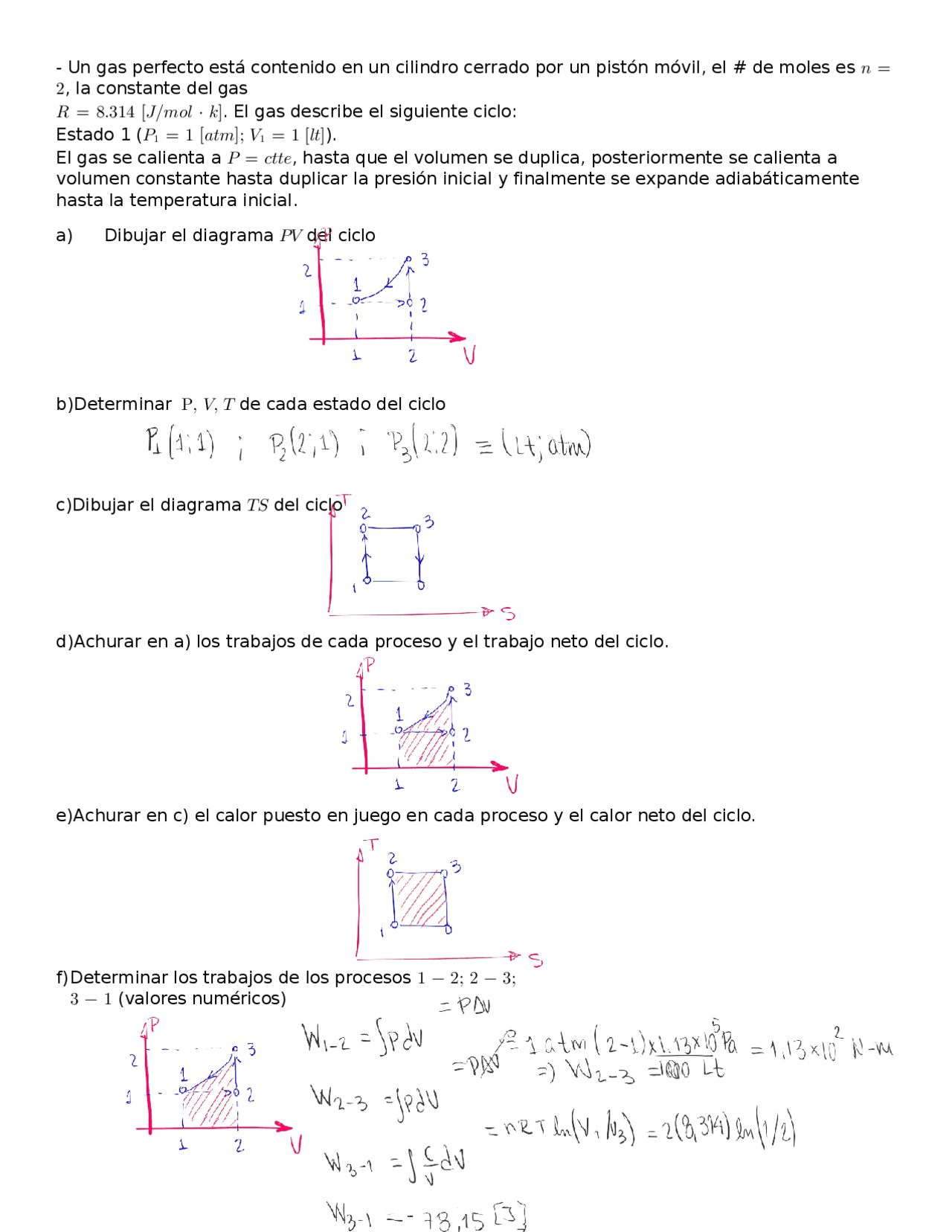

- Un gas perfecto está contenido en un cilindro cerrado por un pistón móvil, el # de moles es 𝑛 =
2, la constante del gas
𝑅 = 8.314 [𝐽/𝑚𝑜𝑙 ⋅ 𝑘]. El gas describe el siguiente ciclo:
Estado 1 (𝑃1 = 1 [𝑎𝑡𝑚]; 𝑉1 = 1 [𝑙𝑡]).
El gas se calienta a 𝑃 = 𝑐𝑡𝑡𝑒, hasta que el volumen se duplica, posteriormente se calienta a
volumen constante hasta duplicar la presión inicial y finalmente se expande adiabáticamente
hasta la temperatura inicial.
a) Dibujar el diagrama 𝑃𝑉 del ciclo
b)Determinar P, 𝑉, 𝑇 de cada estado del ciclo
c)Dibujar el diagrama 𝑇𝑆 del ciclo
d)Achurar en a) los trabajos de cada proceso y el trabajo neto del ciclo.
e)Achurar en c) el calor puesto en juego en cada proceso y el calor neto del ciclo.
f)Determinar los trabajos de los procesos 1 − 2; 2 − 3;
3 − 1 (valores numéricos)
