POLTECNICO COLOMBIANO Jaime Isaza Cadavid
COORDINACIÓN DE CIENCIAS BÁSICAS
CÓDIGO:
VERSIÓN:
Asignatura: Física de movimiento Grupo: Nota:
Examen: Proceso de evaluación de seguimiento final Valor: 20 %
Nombre del estudiante: Documento:
Nombre del docente. Jairo Hernán Muñoz Hernández Fecha: 14-07-2020
Tiempo de duración de la evaluación es una hora y treinta minutos (1:30).
No se evalúan los resultados que entren en el correo [email protected], después
de las 7:40 a.m.
Los puntos serán evaluados de acuerdo con sus procesos y justificaciones. Si la
solución es la que sale en internet la nota de la evaluación es cero.
Valor 2.5

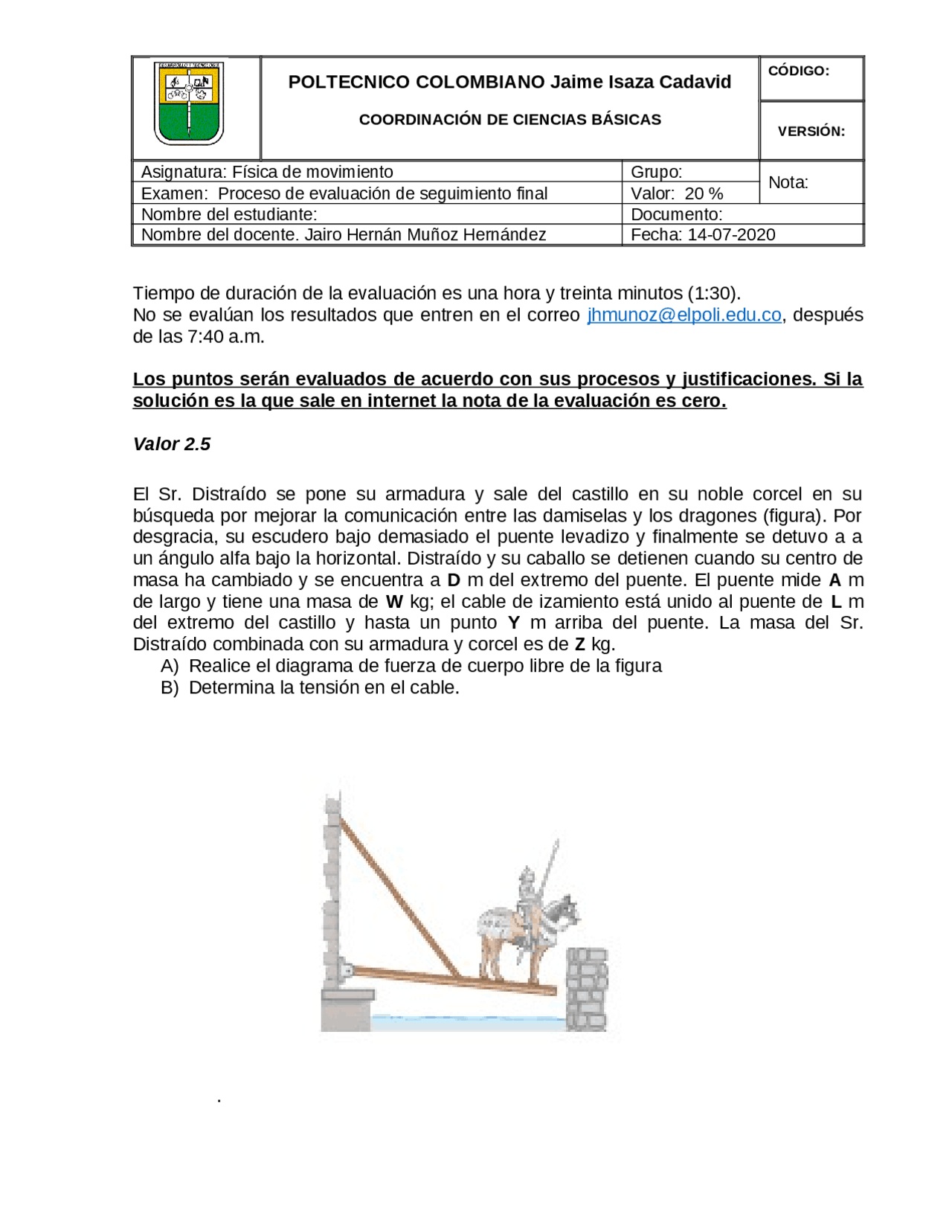

El Sr. Distraído se pone su armadura y sale del castillo en su noble corcel en su
búsqueda por mejorar la comunicación entre las damiselas y los dragones (figura). Por
desgracia, su escudero bajo demasiado el puente levadizo y finalmente se detuvo a a
un ángulo alfa bajo la horizontal. Distraído y su caballo se detienen cuando su centro de
masa ha cambiado y se encuentra a D m del extremo del puente. El puente mide A m
de largo y tiene una masa de W kg; el cable de izamiento está unido al puente de L m
del extremo del castillo y hasta un punto Y m arriba del puente. La masa del Sr.
Distraído combinada con su armadura y corcel es de Z kg.
A) Realice el diagrama de fuerza de cuerpo libre de la figura
B) Determina la tensión en el cable.
.
