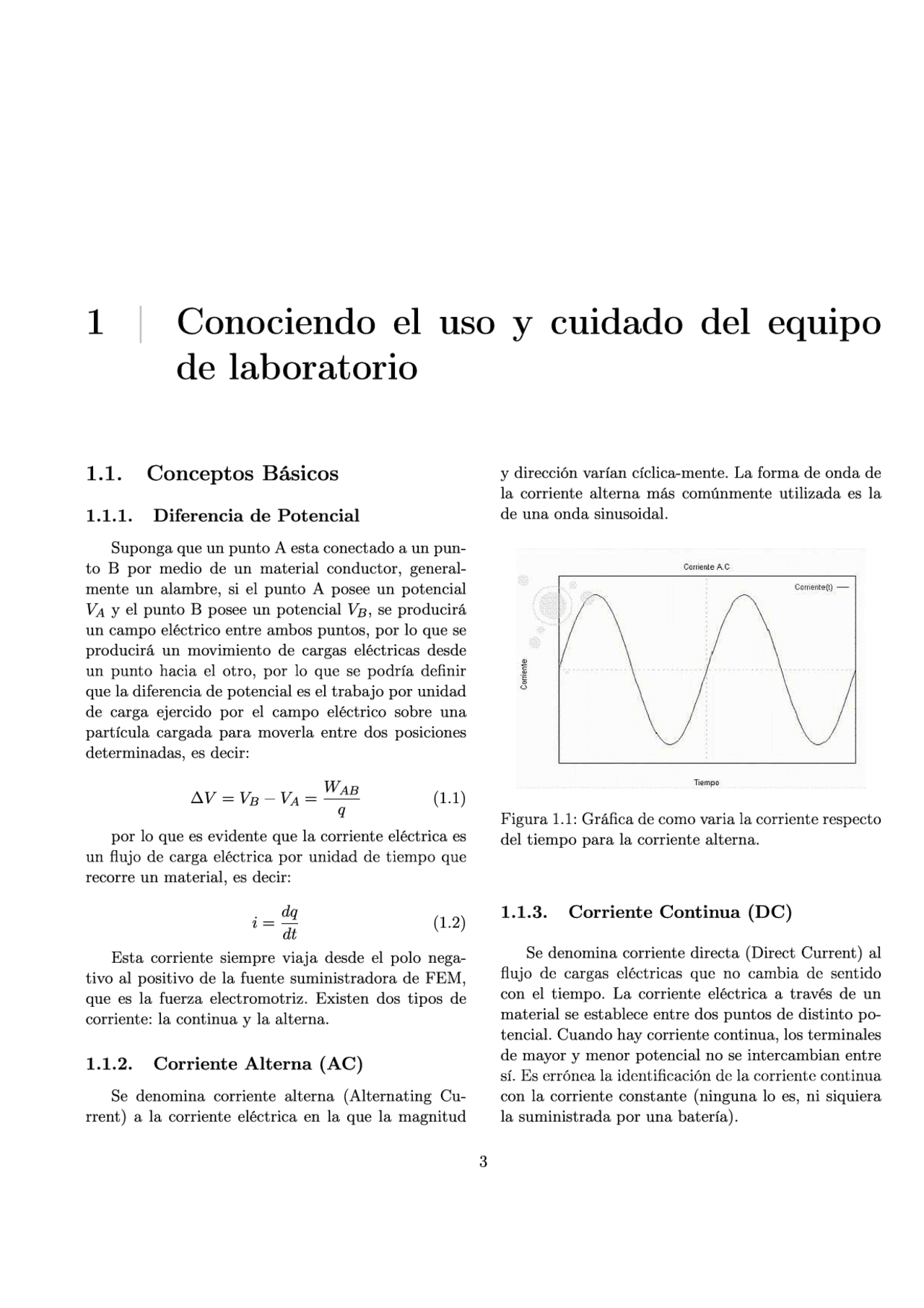

1 Conociendo el uso y cuidado del equipo de laboratorio 1.1. Conceptos Básicos 1.1.1. Diferencia de Potencial Suponga que un punto A esta conectado a un pun- to B por medio de un material conductor, general- mente un alambre, si el punto A posee un potencial Va y el punto B posee un potencial V, se producirá un campo eléctrico entre ambos puntos, por lo que se producirá un movimiento de cargas eléctricas desde un punto hacia el otro, por lo que se podría definir que la diferencia de potencial es el trabajo por unidad de carga ejercido por el campo eléctrico sobre una partícula cargada para moverla entre dos posiciones determinadas, es decir: AV = Vp — Va = AB (1) por lo que es evidente que la corriente eléctrica es un flujo de carga eléctrica por unidad de tiempo que recorre un material, es decir: ¿UY a Esta corriente siempre viaja desde el polo nega- tivo al positivo de la fuente suministradora de FEM, que es la fuerza electromotriz. Existen dos tipos de corriente: la continua y la alterna. (12) 1.1.2. Corriente Alterna (AC) Se denomina corriente alterna (Alternating Cu- rrent) a la corriente eléctrica en la que la magnitud y dirección varían cíclica-mente. La forma de onda de la corriente alterna más comúnmente utilizada es la de una onda sinusoidal. Coniente A.0 Comeme() — N Coriente Tiempo Figura 1.1: Gráfica de como varia la corriente respecto del tiempo para la corriente alterna. 1.1.3. Corriente Continua (DC) Se denomina corriente directa (Direct Current) al flujo de cargas eléctricas que no cambia de sentido con el tiempo. La corriente eléctrica a través de un material se establece entre dos puntos de distinto po- tencial. Cuando hay corriente continua, los terminales de mayor y menor potencial no se intercambian entre sí. Es errónea la identificación de la corriente continua con la corriente constante (ninguna lo es, ni siquiera la suministrada por una batería).
