Fecha de Inspección:
Pilote Cabezal Viga Otro
Planos de Referencia:
Izquierda Central Derecha Otro (Cual)
SI NO N.A.
Código Producto:
Proveedor Producto:
N° Mixer N° Remisión
Planta de
Concreto
H. Llegada al
Punto
H. Inicio
Vaciado
H. Fin
Vaciado
Temperatura
(°C)
Asentamie
nto (mm)
Contenido
Aire (%)
Volumen
Mixer (m3)
Etapa 1
Etapa 2
Etapa 3
Nombre:
Cargo:
Cargo:
Firma
Firma
Nombre:
Cargo:
Firma
Nombre:

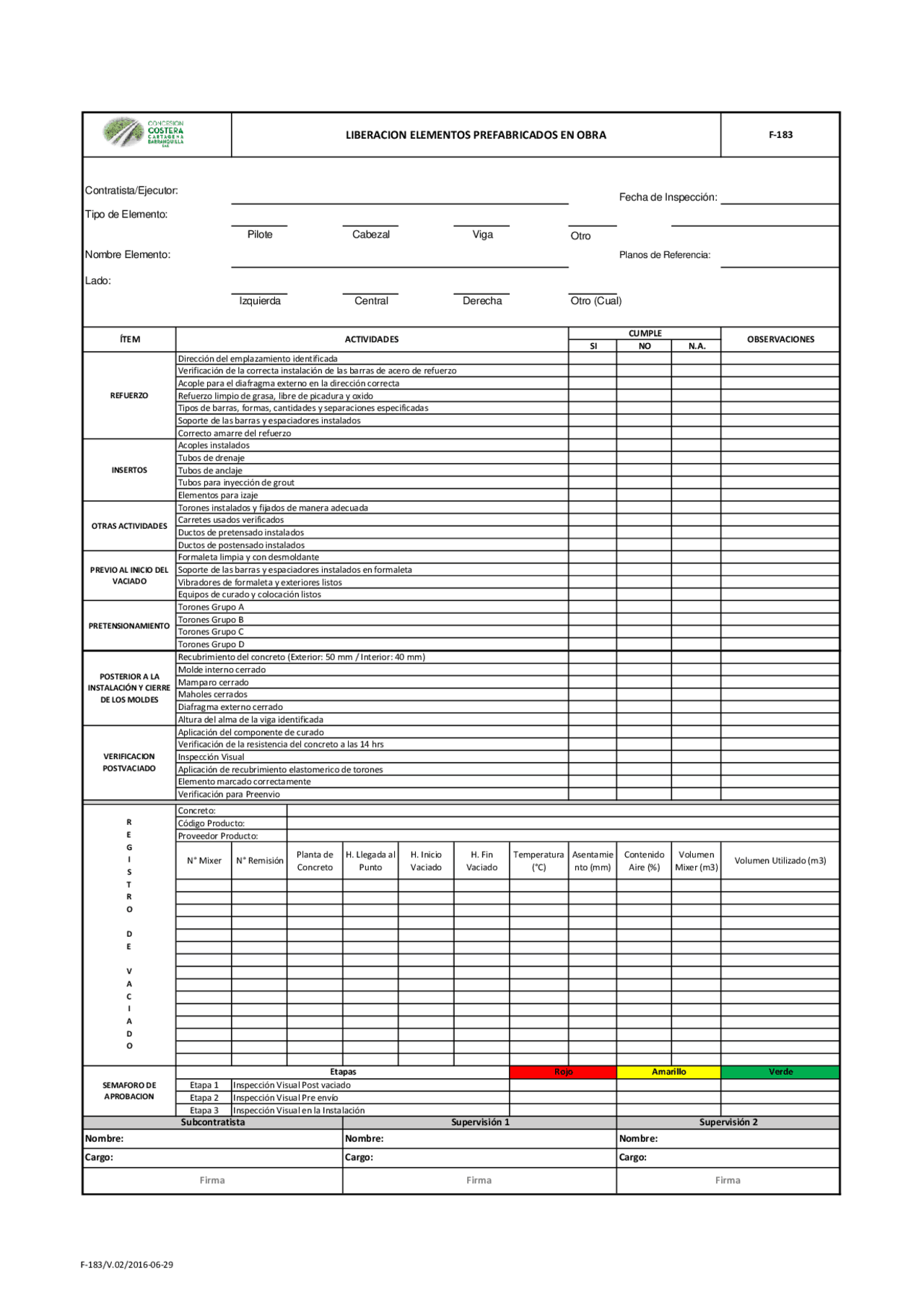

LIBERACION ELEMENTOS PREFABRICADOS EN OBRA
F-183
Contratista/Ejecutor:
Lado:
Nombre Elemento:
Tipo de Elemento:
CUMPLE
REFUERZO
Dirección del emplazamiento identificada
Verificación de la correcta instalación de las barras de acero de refuerzo
Acople para el diafragma externo en la dirección correcta
Refuerzo limpio de grasa, libre de picadura y oxido
Tipos de barras, formas, cantidades y separaciones especificadas
Soporte de las barras y espaciadores instalados
Correcto amarre del refuerzo
OTRAS ACTIVIDADES
Torones instalados y fijados de manera adecuada
Carretes usados verificados
Ductos de pretensado instalados
Ductos de postensado instalados
INSERTOS
Acoples instalados
Tubos de drenaje
Tubos de anclaje
Tubos para inyección de grout
Elementos para izaje
PREVIO AL INICIO DEL
VACIADO
PRETENSIONAMIENTO
Equipos de curado y colocación listos
Formaleta limpia y con desmoldante
Soporte de las barras y espaciadores instalados en formaleta
Vibradores de formaleta y exteriores listos
POSTERIOR A LA
INSTALACIÓN Y CIERRE
DE LOS MOLDES
Recubrimiento del concreto (Exterior: 50 mm / Interior: 40 mm)
Torones Grupo A
Torones Grupo B
Torones Grupo C
Torones Grupo D
Molde interno cerrado
Mamparo cerrado
Maholes cerrados
Diafragma externo cerrado
Altura del alma de la viga identificada
ÍTEM
ACTIVIDADES
OBSERVACIONES
SEMAFORO DE
APROBACION
Verificación para Preenvio
VERIFICACION
POSTVACIADO
Aplicación del componente de curado
Verificación de la resistencia del concreto a las 14 hrs
Inspección Visual
Aplicación de recubrimiento elastomerico de torones
Elemento marcado correctamente
Concreto:
R
E
G
I
S
T
R
O
D
E
V
A
C
I
A
D
O
Volumen Utilizado (m3)
Etapas
Rojo
Amarillo
Verde
Inspección Visual Post vaciado
Inspección Visual Pre envío
Inspección Visual en la Instalación
Supervisión 1
Supervisión 2
Subcontratista
F-183/V.02/2016-06-29
