TAREA N° 2.1:
Taller N° 3. Análisis Preliminar de Peligros: ALMACENAMIENTO Y MANEJO DE GAS NATURAL
(para mayor comodidad los formatos los puede pasar a hoja horizontal)

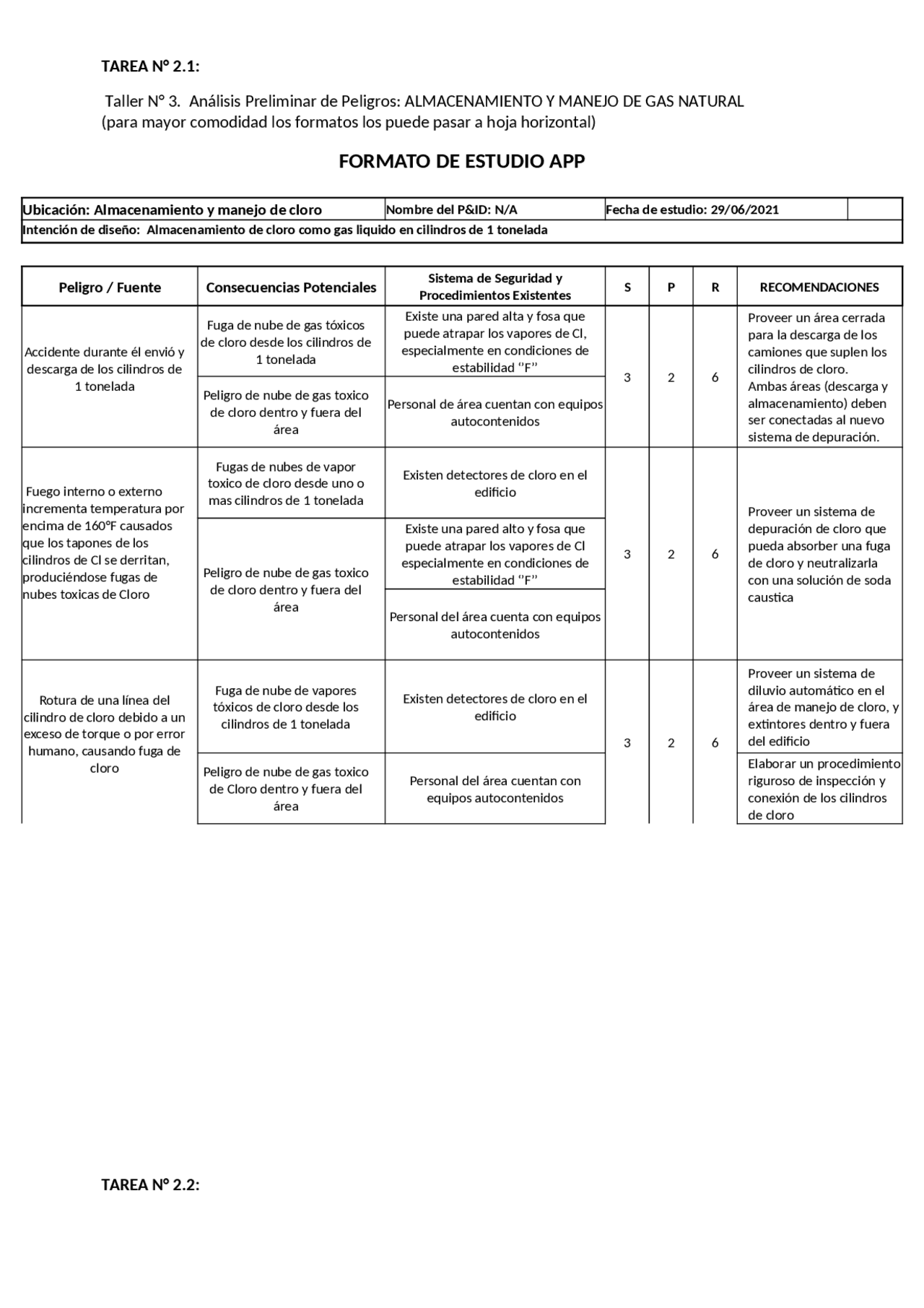

FORMATO DE ESTUDIO APP
Ubicación: Almacenamiento y manejo de cloro Nombre del P&ID: N/A Fecha de estudio: 29/06/2021
Intención de diseño: Almacenamiento de cloro como gas liquido en cilindros de 1 tonelada
Peligro / Fuente Consecuencias Potenciales Sistema de Seguridad y
Procedimientos Existentes S P R RECOMENDACIONES
Accidente durante él envió y
descarga de los cilindros de
1 tonelada
Fuga de nube de gas tóxicos
de cloro desde los cilindros de
1 tonelada
Existe una pared alta y fosa que
puede atrapar los vapores de Cl,
especialmente en condiciones de
estabilidad ‘’F’’ 326
Proveer un área cerrada
para la descarga de los
camiones que suplen los
cilindros de cloro.
Ambas áreas (descarga y
almacenamiento) deben
ser conectadas al nuevo
sistema de depuración.
Peligro de nube de gas toxico
de cloro dentro y fuera del
área
Personal de área cuentan con equipos
autocontenidos
Fuego interno o externo
incrementa temperatura por
encima de 160°F causados
que los tapones de los
cilindros de Cl se derritan,
produciéndose fugas de
nubes toxicas de Cloro
Fugas de nubes de vapor
toxico de cloro desde uno o
mas cilindros de 1 tonelada
Existen detectores de cloro en el
edificio
326
Proveer un sistema de
depuración de cloro que
pueda absorber una fuga
de cloro y neutralizarla
con una solución de soda
caustica
Peligro de nube de gas toxico
de cloro dentro y fuera del
área
Existe una pared alto y fosa que
puede atrapar los vapores de Cl
especialmente en condiciones de
estabilidad ‘’F’’
Personal del área cuenta con equipos
autocontenidos
Rotura de una línea del
cilindro de cloro debido a un
exceso de torque o por error
humano, causando fuga de
cloro
Fuga de nube de vapores
tóxicos de cloro desde los
cilindros de 1 tonelada
Existen detectores de cloro en el
edificio
326
Proveer un sistema de
diluvio automático en el
área de manejo de cloro, y
extintores dentro y fuera
del edificio
Peligro de nube de gas toxico
de Cloro dentro y fuera del
área
Personal del área cuentan con
equipos autocontenidos
Elaborar un procedimiento
riguroso de inspección y
conexión de los cilindros
de cloro
TAREA N° 2.2:
