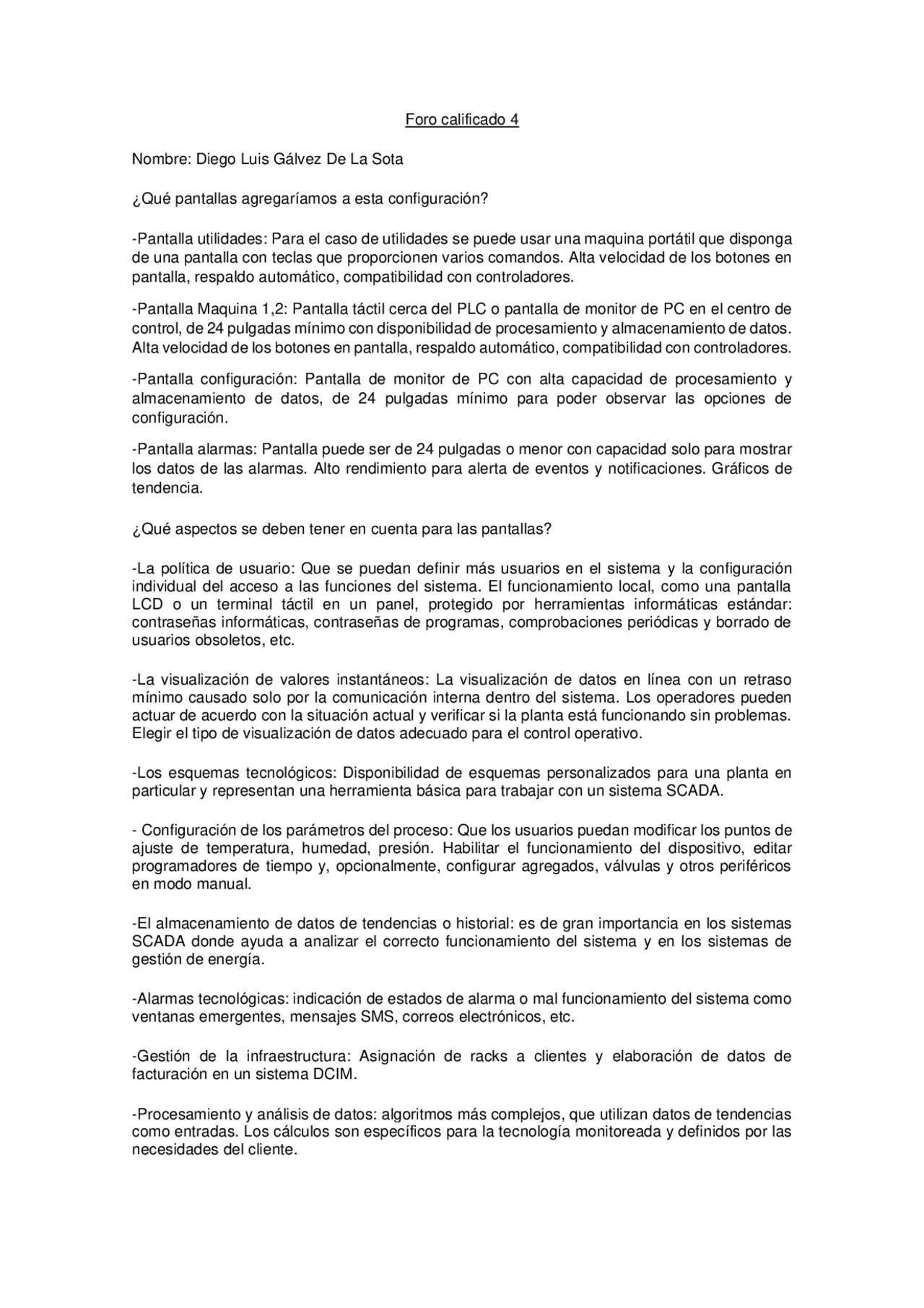

Foro calificado 4
Nombre: Diego Luis Gálvez De La Sota
¿Qué pantallas agregaríamos a esta configuración?
-Pantalla utilidades: Para el caso de utilidades se puede usar una maquina portátil que disponga
de una pantalla con teclas que proporcionen varios comandos. Alta velocidad de los botones en
pantalla, respaldo automático, compatibilidad con controladores.
-Pantalla Maquina 1,2: Pantalla táctil cerca del PLC o pantalla de monitor de PC en el centro de
control, de 24 pulgadas mínimo con disponibilidad de procesamiento y almacenamiento de datos.
Alta velocidad de los botones en pantalla, respaldo automático, compatibilidad con controladores.
-Pantalla configuración: Pantalla de monitor de PC con alta capacidad de procesamiento y
almacenamiento de datos, de 24 pulgadas mínimo para poder observar las opciones de
configuración.
-Pantalla alarmas: Pantalla puede ser de 24 pulgadas o menor con capacidad solo para mostrar
los datos de las alarmas. Alto rendimiento para alerta de eventos y notificaciones. Gráficos de
tendencia.
¿Qué aspectos se deben tener en cuenta para las pantallas?
-La política de usuario: Que se puedan definir más usuarios en el sistema y la configuración
individual del acceso a las funciones del sistema. El funcionamiento local, como una pantalla
LCD o un terminal táctil en un panel, protegido por herramientas informáticas estándar:
contraseñas informáticas, contraseñas de programas, comprobaciones periódicas y borrado de
usuarios obsoletos, etc.
-La visualización de valores instantáneos: La visualización de datos en línea con un retraso
mínimo causado solo por la comunicación interna dentro del sistema. Los operadores pueden
actuar de acuerdo con la situación actual y verificar si la planta está funcionando sin problemas.
Elegir el tipo de visualización de datos adecuado para el control operativo.
-Los esquemas tecnológicos: Disponibilidad de esquemas personalizados para una planta en
particular y representan una herramienta básica para trabajar con un sistema SCADA.
- Configuración de los parámetros del proceso: Que los usuarios puedan modificar los puntos de
ajuste de temperatura, humedad, presión. Habilitar el funcionamiento del dispositivo, editar
programadores de tiempo y, opcionalmente, configurar agregados, válvulas y otros periféricos
en modo manual.
-El almacenamiento de datos de tendencias o historial: es de gran importancia en los sistemas
SCADA donde ayuda a analizar el correcto funcionamiento del sistema y en los sistemas de
gestión de energía.
-Alarmas tecnológicas: indicación de estados de alarma o mal funcionamiento del sistema como
ventanas emergentes, mensajes SMS, correos electrónicos, etc.
-Gestión de la infraestructura: Asignación de racks a clientes y elaboración de datos de
facturación en un sistema DCIM.
-Procesamiento y análisis de datos: algoritmos más complejos, que utilizan datos de tendencias
como entradas. Los cálculos son específicos para la tecnología monitoreada y definidos por las
necesidades del cliente.
