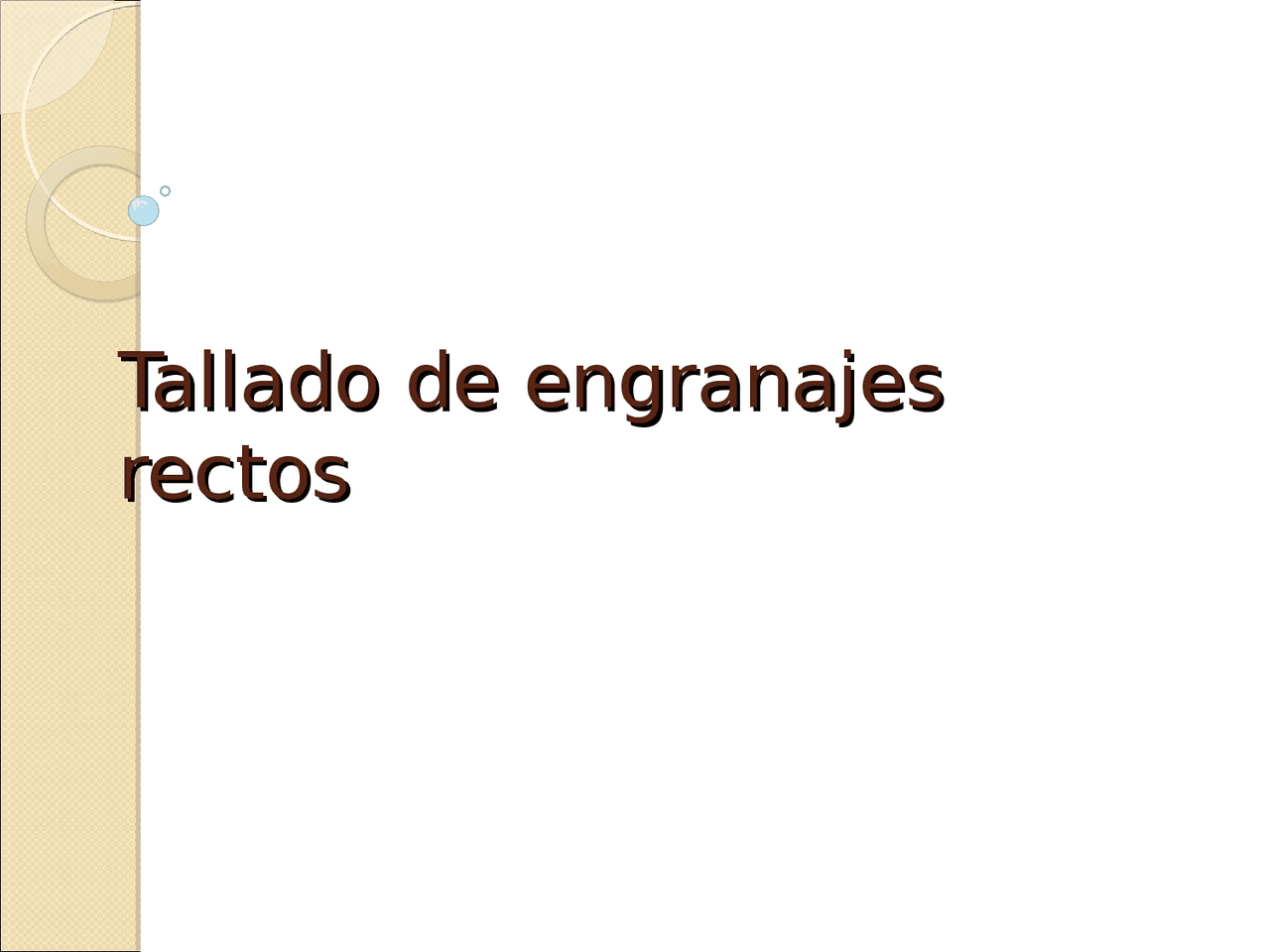

Tallado de engranajesTallado de engranajes

rectos rectos

Engranajes rectosEngranajes rectos

Los engranajes rectos son

elementos de maquina que se

utilizan para transmitir

movimientos de rotación entre

ejes paralelos o para

transformación de un movimiento

de rotación en rectilíneo y

viceversa

Transformación de un movimiento de rotación en

rectilíneo y viceversa.

PARTICULARIDADES DE LOS ENGRANAJES RECTOS

Engranaje de un par de

dientes

Punto primitivo

Representación de la línea de acción

ANGULO DE PRESIÓN (x)

Se llama ángulo de presión (x), al ángulo formado por

la linea de acción y la perpendicular a la recta que une

los centros 01 - 02

PASO PRIMITIVO (P) - MÓDULO (m) En la (Fig. 2.17), se han trazado las dos circunferencias primitivas y a1gunos dientes sucesivos de dos engranes. Los dientes están evidentemente espaciados de forma regular sobre los círculos primitivos correspondientes. Fig. 2.17 Engranaje entre dientes. Paso primitivo (P): es la distancia entre dos perfiles homólogos consecutivos, medida sobre el círculo primitivo. Para realizar el engranaje, el paso de ambos engranes debe ser el mismo.

PASO BASE

Paso base es la distancia entre dos perfiles homólogos consecutivos medida

sobre una perpendicular común a los dos perfiles o sea una tangente

cualquiera al círculo base (Fig. 2.18). También se define como la distancia

entre dos perfiles homólogos medida sobre el círculo base.

Elementos de un engranaje

Diámetro exterior (da). Es el diámetro correspondiente a la circunferencia que

limita el diente exteriormente.

Diámetro del fondo (df). Es el diámetro correspondiente a la circunferencia que

limita el diente interiormente.

Altura del diente (h). Es la distancia radial comprendida entre las circunferencias

exterior y del fondo.

Altura de la cabeza del diente (ha). Es la distancia radial entre las circunferencias

exterior y primitiva.

Altura del pie del diente (hf). Es la distancia radial entre las circunferencias

primitivas y del fondo.

Proporciones del dentado normal

Parámetros necesarios paraParámetros necesarios para mecanizar el engranaje mecanizar el engranaje Los datos necesarios a la hora de fabricar un engranaje en fresa son:  Modulo  Diámetro externo  Diámetro interno  Numero de dientes (numero de vueltas de la manivela)  Ancho del diente

Numero de dientes ZNumero de dientes Z

El numero de dientes es fácil de

calcular pero para poder

mecanizarlo se necesita girar la

pieza exactamente un Angulo

determinado para que los dientes

queden a distincioncitas iguales y

con anchos iguales.

Esto se logra mediante la división

indirecta de la fresa.
