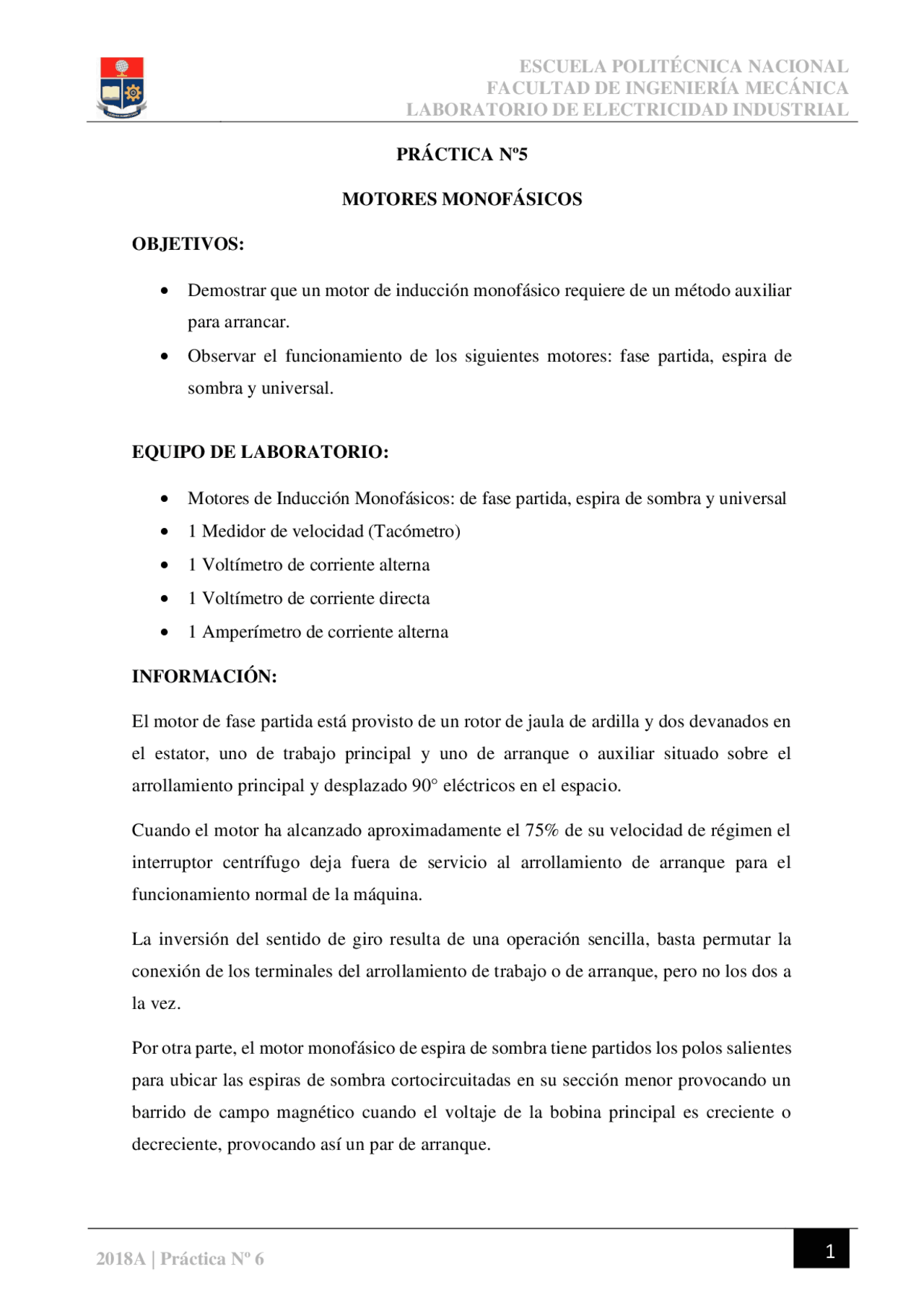

PRÁCTICA Nº5
MOTORES MONOFÁSICOS
OBJETIVOS:
• Demostrar que un motor de inducción monofásico requiere de un método auxiliar
para arrancar.
• Observar el funcionamiento de los siguientes motores: fase partida, espira de
sombra y universal.
EQUIPO DE LABORATORIO:
• Motores de Inducción Monofásicos: de fase partida, espira de sombra y universal
• 1 Medidor de velocidad (Tacómetro)
• 1 Voltímetro de corriente alterna
• 1 Voltímetro de corriente directa
• 1 Amperímetro de corriente alterna
INFORMACIÓN:
El motor de fase partida está provisto de un rotor de jaula de ardilla y dos devanados en
el estator, uno de trabajo principal y uno de arranque o auxiliar situado sobre el
arrollamiento principal y desplazado 90° eléctricos en el espacio.
Cuando el motor ha alcanzado aproximadamente el 75% de su velocidad de régimen el
interruptor centrífugo deja fuera de servicio al arrollamiento de arranque para el
funcionamiento normal de la máquina.
La inversión del sentido de giro resulta de una operación sencilla, basta permutar la
conexión de los terminales del arrollamiento de trabajo o de arranque, pero no los dos a
la vez.
Por otra parte, el motor monofásico de espira de sombra tiene partidos los polos salientes
para ubicar las espiras de sombra cortocircuitadas en su sección menor provocando un
barrido de campo magnético cuando el voltaje de la bobina principal es creciente o
decreciente, provocando así un par de arranque.
