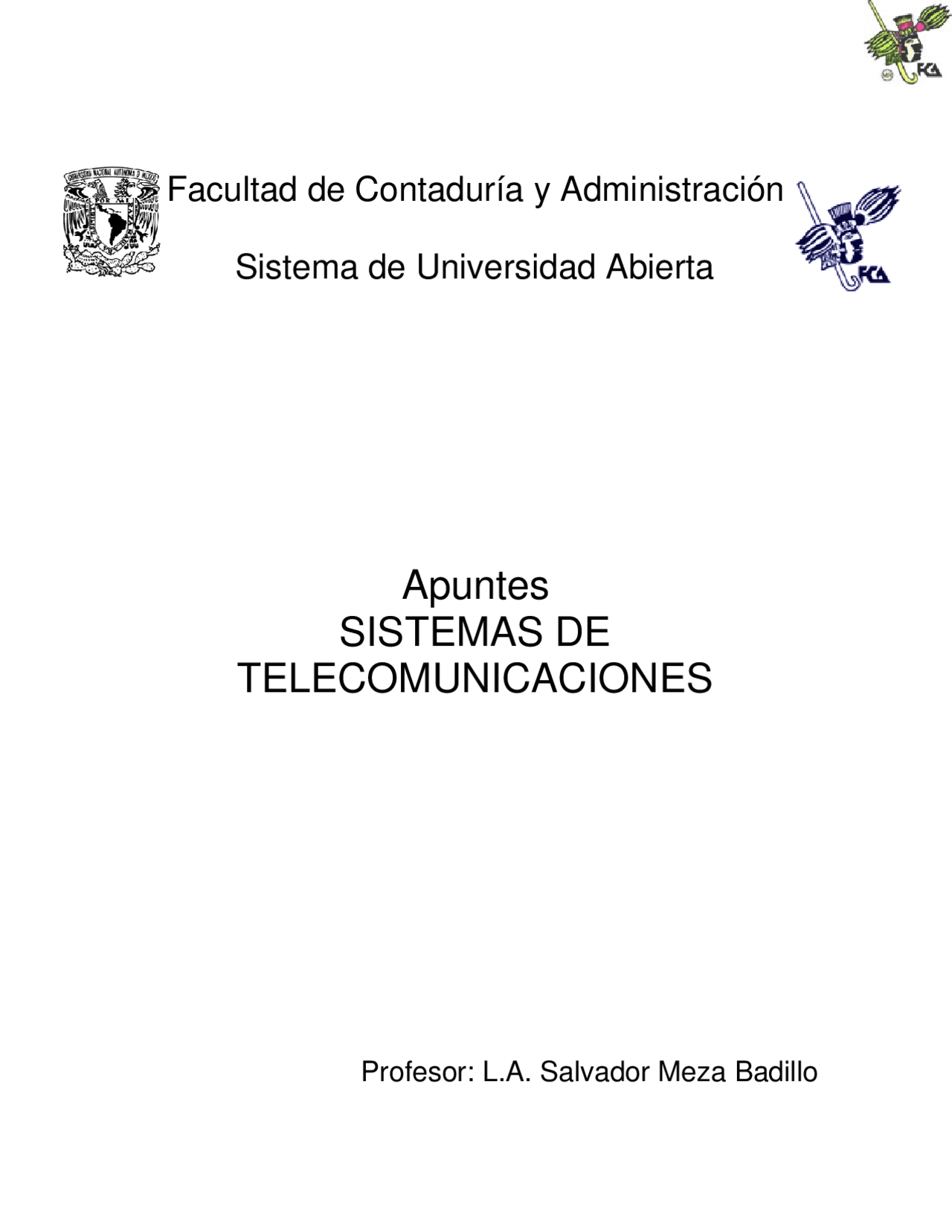

Facultad de Contaduría y Administración

Sistema de Universidad Abierta

Apuntes

SISTEMAS DE

TELECOMUNICACIONES

Profesor: L.A. Salvador Meza Badillo

Índice

• I. Modelo OSI
• II. Fundamentos de las telecomunicaciones
• III. Tecnologías de conectividad en redes de voz y datos
• IV. Estándares LAN/WAN
• V. Equipos activos en red
• VI. Protocolo TCP/IP
• VII. Seguridad en redes
• Bibliografía

Aplicación

Transporte de datos

Protocolos

El modelo OSI, proporciona un marco conceptual para la comunicación entre computadoras, pero el modelo en sí mismo no es un método de comunicación. La comunicación real se hace posible al utiliza protocolos de comunicación. Un protocolo es un conjunto formal de reglas y convenciones que gobierna el modo en que las computadoras intercambian información por un medio de transmisión de red. Hay una gran variedad de protocolos: protocolos LAN, protocolotes WAN, protocolos de red y protocolos de ruteo. Los protocolos LAN operan en las capas físicas y de enlace de datos del modelo OSI y definen la comunicación a través de los diferentes medios de transmisión. Los protocolos WAN operan en las tres capas inferiores del modelo OSI y definen la comunicación a través de los diferentes medios de transmisión de área amplia. Los protocolos de ruteo son protocolos de la capa de red responsables de la determinación de la trayectoria y la conmutación del tráfico. Los protocolos de red son los diferentes protocolos de las capas superiores que están en un grupo determinado de protocolos.

Interacción entre las capas del modelo OSI

Por lo general una capa determinada del modelo OSI se comunica con otras tres capas OSI: la capa ubicada directamente debajo de ella y su capa equivalente en otro sistema de computadoras en red.

Capa física

Está capa define las especificaciones eléctricas, mecánicas, de procedimientos funcionales para activar, mantener y desactivar el enlace físico entre sistemas de redes de comunicaciones. Las especificaciones de la capa física definen características como niveles de voltaje, temporización de cambios de voltaje, velocidades de transferencia de información , distancias máximas de transmisión y conectores físicos.

Capa de enlace de datos

Proporciona el tránsito confiable de datos a través del enlace de red. Diferentes especificaciones de la capa de enlace de datos definen diferentes características de red y protocolo, incluyendo el direccionamiento físico, topología de red, la notificación de error, la secuencia de tramas y el control de flujo. El direccionamiento físico define cómo se nombran los dispositivos en la capa de enlace de datos. La topología de red consiste en especificaciones de la capa de enlace de datos. La notificación de error de alerta a los protocolos de las capas superiores cuando se presenta un error en la transmisión y la secuencia de tramas de datos reordena las que se han transmitido fuera de secuencia. El control de flujo regula la transmisión de datos para que el dispositivo receptor no se sature con más tráfico del que pueda manejar simultáneamente.

El IEEE (Instituto de Ingenieros en Electrónica y Electricidad) ha subdividido la capa de enlace de datos en dos subcapas: LLC (Control de Enlace Lógico) y MAC (Control de Acceso a Medios).

Aplicación Presentación Sesión Transporte Red Enlace de datos Física

La subcapa LLC de la capa de enlace de datos administra las comunicaciones entre los dispositivos unidos por un enlace individual de red. La subcapa LLC está definida en la especificación IEEE 802.2 y soporta los servicios orientados y no orientados a la conexión. La subcapa MAC de la capa de enlace de datos administra el protocolo de acceso al medio de transformación físico de la red. La especificación IEEE MAC define las direcciones MAC, las cuales permiten a múltiples dispositivos identificarse de manera única entre sí en la capa de enlace de datos.

Capa de red

Esta capa proporciona el ruteo y funciones relacionadas que permiten a múltiples enlaces de datos al combinarse en una red. Esto se logra a través del direccionamiento lógico. Soporta servicios orientados y no orientados a la conexión de los protocolos de las capas superiores. Los protocolos de la capa de red son los protocolos de ruteo, y también otro tipo de protocolos están implementados en la capa de red.

Capa de transporte

Implementa servicios confiables de datos entre redes, transparentes a las capas superiores. Entre las funciones habituales de la capa de transporte se cuentan el control de flujo, el multiplexaje, la administración de circuitos virtuales y la verificación y recuperación de errores. El control de flujo administra a la transmisión de datos entre dispositivos para que el dispositivo transmisor no envíe más datos de los que pueda procesar el dispositivo receptor. El multiplexaje permite que los datos de diferentes aplicaciones sean transmitidos en un enlace físico único. Es la capa de transporte la que establece, mantiene, y termina los circuitos virtuales. La verificación de errores implica la creación de varios mecanismos para detectar los errores en la transmisión, en tanto que la recuperación de errores implica realizar una acción, como solicitar la retransmisión de datos para resolver cualquier error que pudiera ocurrir. Algunas implementaciones de la capa de transporte incluyen el protocolo de control de transmisión, el protocolo de enlace de nombres y protocolos de transporte estándar OSI. TCP (Protocolo de Control de Transmisión) es el protocolo en el conjunto TCP/IP que proporciona una transmisión confiable de datos.

Capa de sesión

Establece, administra y finaliza las sesiones de comunicación entre las entidades de la capa de presentación. Las sesiones de comunicación constan de solicitudes y respuestas de servicio que se presentan entre aplicaciones ubicadas en diferentes dispositivos de red. Estas solicitudes y respuestas están coordinadas por protocolos implementados en la capa de sesión.

Capa de presentación

Brinda una gama de funciones de codificación y conversión que se aplican a los datos de la capa de aplicación estas funciones aseguran que la información enviada desde la capa de aplicación de un sistema se legible por la capa de aplicación de otro sistema.

Capa de

enlace de

datos

Subcapa LLC

Subcapa MAC

II. FUNDAMENTOS DE LAS TELECOMUNICACIONES

Etimológicamente, telecomunicaciones proviene de las raíces: tele (distancia) y comunicare (compartir), esto es compartir a distancia. En el sentido moderno, telecomunicaciones es la transmisión por medios electrónicos de sonido, datos, facsímiles, imágenes, voz, video y cualquier otra información, empleando medios analógicos y/o digitales.

Modelo Básico de las telecomunicaciones

Los tres elementos básicos que integran un sistema de comunicaciones son: fuente o emisor, destino o receptor y finalmente el medio de transmisión que bien puede ser alámbrico o inalámbrico.

Modelo básico de un sistema de comunicaciones

DTE: Equipo Terminal de Datos, es donde se generan y procesan las tareas e información del usuario.

DCE: Equipo de Comunicación de Datos, es un equipo utilizado para conectar, establecer, mantener y terminar una conexión, además realiza cualquier tipo de conversión de señales, codificación y demás procesos requeridos por el DTE, el ejemplo más común de un DCE es el módem.

Dependiendo de la aplicación, y desde el punto de vista del usuario, el medio de transmisión puede o no incluir el equipamiento DCE.

EMISOR

Medio de transmisión

RECEPTOR

Estación A

Medio de transmisión

DTE DCE

Canal de

transmisión DCE DTE

Estación B

Procesos de usuario

Procesos de usuario

Tipos de señales

Una señal eléctrica es una forma de energía que nos representa información (generalmente adquirida de un equipo transductor como el micrófono). Las señales pueden clasificarse de muchas formas: Las de naturaleza analógica, que representan instantáneamente la información de la fuente a través de valores continuos de amplitud en el tiempo (como pasa en una conversación telefónica en donde el micrófono produce señales eléctricas que corresponden a las variaciones en la energía sonora)

Las señales digitales, que son discretas en el tiempo y en amplitud; esto significa que la amplitud sólo puede tomar uno de dos valores 0 ó 1 en intervalos definidos de tiempo.

SEÑALES ANALÓGICAS SEÑALES DIGITALES

- SUCEPTIBLE AL RUIDO E

INTERFERENCIA

- PRESENTAN GRANDES

ATENUACIONES EN GRANDES

DISTANCIAS

- NO ES POSIBLE

REGENERARLAS

- CONVIVENCIA CON SISTEMAS

DIGITALES (CD-ROM, STEREO,

ETC.)

- ES POSIBLE LA

REGENERACIÓN

- SENSIBLES A LA SINCRONÍA

- SENSIBLES AL RETARDO

- ES POSIBLE LA CODIFICACIÓN

- DETECCIÓN Y CORRECIÓN DE

ERRORES

TRANSMISIÓN

Señales analógicas Señales digitales

Tx Rx

ANALÓGICA

Tx Rx

DIGITAL

Simplex: En el modo de operación simplex, la comunicación es unidireccional, esto es, mientras un equipo transmite el otro sólo recibe; en ningún momento el receptor puede tomar el papel de emisor, un ejemplo de este tipo de modo de operación es la TV. En este caso, no es el medio de transmisión el que impone el tipo de operación, sino el diseño de la aplicación.

Half Duplex: La comunicación Half Duplex es bidireccional, pero no en forma concurrente. A comparación del modo simplex, ambos nodos pueden fungir como receptor y emisor pero nunca de manera simultánea, sino que tienen que invertir sus roles. El ejemplo más simple de este tipo de comunicación es el walkie talkie.

Full Duplex: En el modo Full Duplex, ambos nodos pueden transmitir y recibir de manera simultánea. Ejemplo de este modo lo encontramos en las redes switcheadas y equipos de videoconferencia.

Modos de flujo

Si tomamos en cuenta la forma en que se sincronizan el receptor y el transmisor, la transmisión puede ser: Asíncrona

Transmisión asíncrona: Fue la primera en ser usada, está orientada a carácter y tiene un alto overhead. Existen bits de paro y de inicio.

S

T

A

R

T

S

T

O

P

S

T

O

P

EMISOR

RECEPTOR

Medio de transmisión

RECEPTOR

EMISOR

Full Duplex

EMISOR

Medio de transmisión

RECEPTOR

Half Duplex

RECEPTOR EMISOR

La característica principal de esta transmisión es que no hay necesidad de que el emisor y receptor compartan el mismo pulso de reloj.

Transmisión síncrona:. Se elimina el bit de paro y de inicio, es necesario que el emisor y receptor sincronicen sus relojes

Conmutación

La conmutación es la técnica utilizada para la transferencia de información entre dos máquinas. Existen dos clasificaciones:

Conmutación de circuitos: Su uso se presenta principalmente con tráfico de voz y utilizan conmutación pura por lo que:

Ofrecen un circuito dedicado desde el origen hasta el destino a través de los nodos intermedios, reservándole un ancho de banda a lo largo de toda la trayectoria (se utilice o no, por lo que se puede presentar subutilización del medio). Los nodos intermedios o DCE’s fungen como conmutadores y no poseen dispositivos de almacenamiento (buffers).

La comunicación requiere del establecimiento previo de la ruta a través de la dirección (un número telefónico por ejemplo) e información de disponibilidad y prioridades.

En los sistemas modernos, los circuitos dedicados son virtuales, es decir, sobre un mismo medio físico se tienen varios de estos circuitos y de acuerdo con la utilización del medio, se pueden aplicar algoritmos de comprensión, supresión de silencios, redireccionamiento de tráfico y similares para optimizar los recursos de la red.

Conmutación de paquetes: Se emplea principalmente con tráfico de datos y hacen uso de la conmutación y almacenamiento, por lo que:

Cuando un equipo desea enviar información a otro, éste agrega al mensaje la dirección del equipo destino y lo pasa a la red para que los DCE’s intermedios definan su encaminamiento. Los DCE’s (ruteadores) con base en la información de tráfico, disponibilidad, costos e información de rutas, deciden la ruta óptima hacia el siguiente DCE (próximo salto) o éste a su vez realiza los mismo hasta llegar al nodo de destino. Si existe tráfico, los DCE’s proporcionan almacenamiento temporal (buffers) para manejo de picos de tráfico.

El equipo que envía la información debe incluir su dirección y la del destino en cada paquete enviado, esto trae un decremento en el desempeño, pues el encabezado representa información adicional. Para asegurar un desempeño óptimo es necesario procurar que el tamaño del encabezado sea mínimo con respecto a la cantidad de información. Además, los encabezados de cada paquete son procesados y modificados por cada nodo de la red en su trayectoria, lo cual genera retardos adicionales en el flujo de información. La clasificación que se le de a una transmisión dependerá de la forma de operar de los DEC’s involucrados.

Una red de conmutación puede ser de dos tipos: Conmutación pura: En este tipo, primero se establece una trayectoria (PATH) del nodo fuente al destino, ésta se cerrará cuando la comunicación haya concluido. A este tipo de redes también se le conoce como orientadas a conexión.

MENSAJE

Encabezado: Dirección > Origen Origen > Dirección

ENCABEZADO

Conmutación de paquetes

MENSAJE

Técnica para permitir que n cantidad de mensajes o señales compartan un solo medio de transmisión.

Las dos principales técnicas de multiplexación son:

Multiplexación por división de tiempo TDM (Time Division Multiplexing): Se emplea generalmente en transmisiones digitales, por lo que es utilizado en los enlaces WAN de las redes de datos y transmisión de voz digital. Divide la capacidad de canal por intervalos de tiempos.

Existen muchas variantes de TDM como:

ATDM (Asyncronous TDM)

STDM (Stadistical TDM)

STM (Synchronous Transfer Mode)

Multiplexación por división de frecuencias FDM (Frecuency Division Multiplexing): Es la técnica para transmisiones analógicas, todas las señales se transmiten al mismo tiempo por diferentes rangos de frecuencias.

Redes de computadoras

Es un conjunto de equipos de cómputo interconectados entre sí para compartir recursos e información.

Ventajas:

Información no centralizada. Mejora la seguridad y control de la información. Expande las capacidades de un equipo. Comunica a los usuarios de los diferentes equipos. Reduce o elimina duplicidad de trabajo. Permite acceder a información en menos tiempo. Reduce costos. Globalización. Productividad.

Clasificación:

Por extensión geográfica: Es difícil establecer los límites entre las diferentes clasificaciones geográficas, debido a que algunas de éstas poseen características en común con alguna otra. Una forma de auxiliarse para clasificarlas es por medio de los tipos de dispositivos utilizados dentro de una y otra.

LAN (Local Area Network): Son las más comunes. Usualmente tienen varios servidores operando en el mismo segmento de red. Su rango de velocidad es de 4 Mbps. Ej. Red con servidor NT.

MAN (Metropolitan Area Network): Diseñadas para proveer altas velocidades de comunicación dentro de una diudad. La mayoría usa líneas provistas por una compañía de transporte (carrier, E1’s). Diseñadas para agrupar LAN’s y pueden ser más lentas o rápidas que éstas. Son más pequeñas que la WAN pero se compensan en rapidez.

WAN (Wide Area Network): Abarcan grandes áreas, tales como los nodos metropolitanos de la Red UNAM, una ciudad completa, un estado o un país. Incluyen equipo de ruteo para interconectar

redes a través de los enlaces remotos (microondas, E1’s). Así mismo, poseen un menor ancho de banda que las LAN, en el orden de Kbps.

También existen otras subclasificaciones (como CAN, DAN, GAN) CAN (Campus Area Network): Conectan nodos (o posiblemente LAN’s) desde múltiples sitios que pueden llegar a estar separados por distancias considerables. A diferencia de una WAN, no utiliza líneas públicas para comunicaciones remotas. Conecta redes a través de cables, fibra o cicroondas. Su rango de velocidad es de 10 Mbps a 622 Mbps.

DAN (Departamental Area Network): Término usado principalmente en ambientes de oficinas para interconectar grupos pequeños de computadoras y compartir recursos. Ej. Red de Windows 95.

GAN (Global Area Network): Redes de Tecnología Internetworking que integran diferentes países. Ej. Internet.

Por topología: La topología de una red es el patrón de interconexión entre los nodos que la componen. De manera específica, la topología de una red se refiere al modo en que los equipos que la integran están físicamente interconectados; sin embargo, también podemos hablar de una topología lógica, que es el modo en que cada equipo ve e interactúa con la red. El mejor ejemplo de porqué es necesario de hablar de una topología lógica lo tenemos en las redes tipo Ethernet, ya que éstas han evolucionado de un sistema de cableado de bus lineal a uno de estrella, manteniendo un control del flujo de la información basado en un bus lineal (lógico). En los sistemas inalámbricos no existen conexiones físicas, pero aún así se emplea el término topología para describir la(s) trayectorias (s), ya sea física(s) o lógicas(s), en la(s) que se transfiere la información para que los nodos se comuniquen entre sí.

Lógica: Se refiere a la forma en que la información fluye a través de la red.

Física: Describe cómo el cable conecta a los nodos.

Las topologías básicas son las siguientes: Anillo: Todos los nodos están conectados el uno con el otro, formando una cadena o círculo cerrado. En algunas implantaciones cada nodo trabaja como un repetidor activo, y en otras es un elemento pasivo. En las implantaciones de repetidor activo, cuando un nodo falla, la continuidad del anillo se interrumpe y todo el sistema se paraliza, en la implantación pasiva, existen elementos adicionales que garantizan una tolerancia a fallas de los nodos.

Bus: Todos los nodos están conectados a un cable central, llamado “bus”. A diferencia de la topología de anillo, si un nodo falla, la red continuaría funcionando, pero si se presenta un problema en el bus, todo el sistema deja de trabajar.

Estrella: En esta configuración todos los nodos terminales están conectados a un elemento central, si uno de los nodos terminales falla, esto no afecta a los demás, sin embargo, si el elemento central presenta problemas la red completa deja de funcionar.

Malla: En una configuración de malla, la existencia de múltiples rutas físicas de comunicación entre dos nodos, garantiza una alta disponibilidad. En una configuración de malla completa, cada nodo de la red requiere al menos un enlace con cada uno de los otros nodos. Conforme el número de nodos aumenta; la cantidad de enlaces necesarios también crece, pero geométricamente, esto eleva considerablemente los costos y no siempre garantiza un uso eficiente de cada enlace.

III. TECNOLOGÍAS DE CONECTIVIDAD EN REDES DE VOZ Y DATOS

Toda comunicación y/o transmisión de datos requiere de un transmisor, un receptor y un medio de comunicación, este último puede ser de diferentes tipos aún cuando la forma de transmitir los datos sea la misma. Por ejemplo, si dos personas entablan una conversación esta puede ser usando el idioma como forma de transmisión pero el medio de comunicación puede ser el aire, por carta, por señales luminosas, etc. Lo mismo pasa en las redes, la transmisión puede ser comúnmente por: Medios de transmisión guiados, confinados o alámbricos: Cable coaxial Cable trenzado Fibra óptica

Medios de transmisión no guiados, no confinados o inalámbricos: Microondas terrestres Microondas satelitales Radiodifusión Ondas de luz

Al seleccionar un medio de comunicación, deben considerarse los siguientes aspectos: Tipo de red Distancia Costo de instalación del cable, conectores y accesorios Estructura del edificio Costo de mantenimiento Ancho de banda (Cantidad de información que puede trasmitirse por un medio) Grado de tolerancia a interferencias electromagnéticas Atenuación (Pérdida de energía a lo largo de un cable) Posibilidades de expansión

Medios de transmisión guiados

Se les considera guiados o confinados porque la señal esta “atrapada” o en confinamiento dentro de un cable mientras que los medios inalámbricos las señales no tienen guía y viajan libres por el espacio, de hecho en la actualidad hay tal cantidad de señales yendo y viniendo, que si no fueran invisibles estaríamos a oscuras cubiertos por todas ellas. En los 80’s las redes estaban conectadas en su mayoría por cable coaxial que ahora ha sido sustituido por el cable trenzado el cual a su vez será sustituido por la fibra óptica y tecnologías inalámbricas en la medida que los costos bajen y la tecnologías se perfeccionen. La siguiente tabla tomada de la referencia 1 ofrece un breve resumen de los distintos tipos de cables:

TIPO DE CABLE ANCHO DE BANDA

LONGITUD

MAXIMA COSTO

Par trenzado Categoría 5

Entre 10Mbps y 100Mbps 100 metros Bajo

Coaxial fino 10Mbps 185 metros Bajo Coaxial grueso 10Mbps 500 metros Alto Fibra óptica De 100Mbps a más de 2Gbps

2 kilómetros Alto

Cable coaxial

Tiene las siguientes características generales: Es redondo y consta de un hilo central de cobre rodeado por un aislante de espuma dieléctrica. El aislante está rodeado por otro material conductor formado por una malla trenzada y ésta a su vez está recubierta por un material aislante.

Su auge fue en los años 70 y 80 sin embargo actualmente se usa para transmisión de señales de televisión privada y de banda ancha a través de la tecnología conocida como cable módem.

Usa topología de bus donde las computadoras se conectan a un segmento principal por el cual viaja la señal a través de todos los nodos de extremo a extremo.

Si se produce un corte o una conexión defectuosa en cualquier lugar del bus, la red se divide en dos segmentos que no pueden comunicarse entre sí, y la falta de terminación en uno de los extremos de cada segmento genera perdida de señal y la consecuente caída de la red. La tarjeta de red va conectada a un conector en forma de T los cuales se conectan al cable coaxial y en los extremos del cable se debe colocar un terminador para cerrar el circuito (resistencia de carga)

El costo de instalación es elevado

Es muy confiable, duradero e inmune a interferencias.

Tiene 2 variedades: coaxial delgado y coaxial grueso

Cable Coaxial Delgado: Su especificación ethernet es 10BASE2, es decir que proporciona una velocidad de transmisión de 10Mbps, utiliza transmisión en banda base y se puede llegar a tender hasta los 200 metros. (referencia 5)

Es más fácil de instalar y resulta más barato que el grueso.

Se pueden conectar hasta 30 nodos

Utiliza conectores T en cada nodo lo que obliga a cortar el cable.

Tipo de cable

Diámetr o

Impedanc ia

Atenuaci ón

Conector es

Aplicación

RG-8/U 0.405” 50 Ω 1.9 N Ethernet gruesa RG-58 A/U 0.195” 50 Ω 4.5 BNC Ethernet delgada RG-62 A/U 0.242” 93 Ω 2.7 BNC ARCnet RG-59 /U 0.242” 75 Ω 3.4 F TV por cable

Básicamente existen 2 tipos de cable de par trenzado, apantallado (STP) y sin apantallar (UTP), aunque este último es el más común, también existió el FTP (Foil Twister Pair) cuya característica era que tenía un alambre o lamina llamado foil que se usaba para aterrizar el cable.

Cable de par trenzado apantallado STP (Shielded Twister Pair): Fue definido por IBM para las redes Token ring

Está formado por pares de cables de cobre retorcidos en pares y envueltos por un material que los aísla de las interferencias electromagnéticas y de radiofrecuencia llamada pantalla que a la vez está cubierta por una capa de plástico.

La pantalla puede ser de lámina o de filamentos trenzados y es propenso a romperse si se dobla el cable demasiado.

Cuando la pantalla se conecta a tierra, convierte el ruido ambiente en una corriente eléctrica que crea campos magnéticos que se oponen al ruido exterior. El balance de los campos magnéticos es delicado. Si no son exactamente opuestos, la corriente de apantallamiento puede interpretarse como ruido y distorsionar las señales transmitidas por el cable. Esto significa que todos los componentes de conexión deben estar correctamente apantallados.(referencia 3)

Son más caros y difíciles de instalar.

El estándar TIA/EIA-T568-A solo reconoce dos de estos tipos de cable: El 1ª de 2 pares de hilos para uso en cableado vertical y horizontal y el 6ª para latiguillos.

Especificaciones Ethernet del cable de par tranzado apantallado 10BASE-T

Especificación Valor Longitud máxima de un segmento 100 metros Número máximo de nodos por segmento 2 Distancia mínima entre nodos 3 metros Número máximo de segmentos 1024 Número máximo de segmentos con nodos 1024 Número máximo de concentradores encadenados

Impedancia 150 Ohmios

Cable de par trenzado sin apantallar UTP (Unshielded Twister Pair): Pueden utilizarse en varios tipos de redes como Token ring y Ethernet

Son baratos y fáciles de instalar

No tiene ningún material que sirva de blindaje entre los pares torcidos y el revestimiento exterior del cable

Especificaciones Ethernet del cable de par tranzado sin apantallar 10BASE-T

Especificación Valor Longitud máxima de un segmento 100 metros Número máximo de nodos por segmento 2 Distancia mínima entre nodos 3 metros Número máximo de segmentos 1024 Número máximo de segmentos con nodos 1024 Número máximo de concentradores encadenados

Impedancia 100 Ohmios

Categorías del Cable par trenzado Los organismos de normalización, como el EIA/TIA, asignan categorías a ciertos tipos de cables, en el caso del par trenzado se le otorga una clasificación por categorías que define su capacidad.

Actualmente la categoría más común es la 5 aunque las nuevas redes cableadas con UTP se están inclinando a la categoría 6 que está siendo cada vez más barata y accesible.

Los cables UTP categoría 5, 5e y 6 tienen el mismo aspecto pero todos los cables de marcas reconocidas tienen impreso en el forro a que categoría pertenecen y como se ve en el cuadro tienen 8 hilos trenzados por pares con los colores verde/verde blanco, naranja/naranja blanco, azul/azul blanco y café/café blanco. Dado que tienen la capacidad de transmitir voz video y datos, 2 pares son para la transmisión de datos (1 par para transmitir y 1 par para recibir), 1 par (el de en medio) para telefonía y 1 par para otros usos como video. La siguiente figura muestra el orden que deben tener los hilos de acuerdo a su color según los estándares TIA/EIA/568ª y 568B los cuales forman parte de un conjunto de estándares que rigen la instalación de cableado estructurado.

Fibra óptica

Cat Hilos Frec. Vel. Norma Especificación Aplicaciones

1 2 0 Mhz 4 Mbps

Telefonía de voz, antiguos servicios de telefonía; sistemas de alarma

2 2 1 Mhz 4 Mbps

Telefonía de voz; terminales de minicomputadoras y mainframes IBM; ARCnet; LocalTalk

Mhz

Mbps

ANSI/EIA/TIA/

568-A

ISO/IEC

NMX-1-236-

NYCE

UL 444

10 BASE T

(IEEE 802.3)

4/16 Mbps Token Ring (IEEE 802.5)

Telefonía de voz

Mhz

Mbps

Token ring a 16 Mbps

5 y 5e

Mhz

Mbps o 1000 Mbps

ANSI/EIA/TIA

568-A y B ISO/IEC 11801 NMX-1-236- NYCE UL 444

10 BASE T

(IEEE 802.3)

4/16 Mbps Token Ring (IEEE 802.5) 100 Mbps TP- PMD (ANSI X3T9.5) 100 BASE-VG (100 BASE-NE)

100BASE-TX;

OC-3 (ATM);

SONet 1000 BASE-T (Gigabit Ethernet)

Mhz

Mbps

ISO/IEC

11801 A

ICEA S90-
