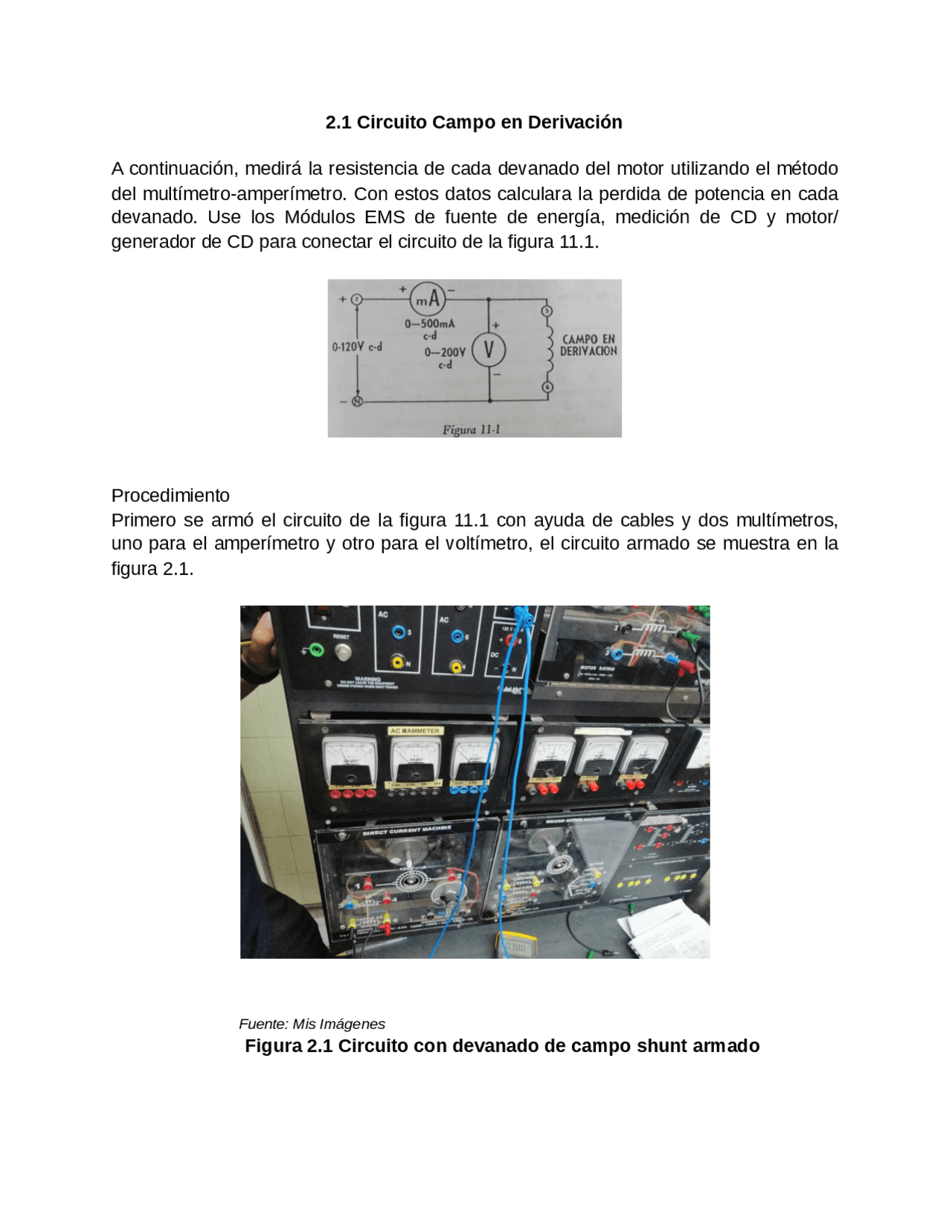

2.1 Circuito Campo en Derivación
A continuación, medirá la resistencia de cada devanado del motor utilizando el método del multímetro-amperímetro. Con estos datos calculara la perdida de potencia en cada devanado. Use los Módulos EMS de fuente de energía, medición de CD y motor/ generador de CD para conectar el circuito de la figura 11.1.
Procedimiento Primero se armó el circuito de la figura 11.1 con ayuda de cables y dos multímetros, uno para el amperímetro y otro para el voltímetro, el circuito armado se muestra en la figura 2.1.
Fuente: Mis Imágenes Figura 2.1 Circuito con devanado de campo shunt armado
Seguido después de conectar el circuito se aumento lentamente el voltaje hasta que el devanado de campo en derivación llegue a 0.3 A de corriente, según lo indique el amperímetro de c-d (este es el valor de la corriente nominal del devanado de campo en derivación). Los valores obtenidos en el display del multímetro se muestran en la figura 2.2, donde se puede observar un alto voltaje.
Fuente: Mis Imágenes Figura 2.2 Valores de voltaje y amperaje en devanados de campo shunt
Para realizar el cálculo de la resistencia del devanado se utiliza la siguiente formula:
Para calcular las perdidas de (Potencial) de devanado de campo en derivación, se utiliza la siguiente formula:
Fuente: Mis Imágenes Figura 3.1 Circuito con devanado de campo serie armado
Seguido después de conectar el circuito se aumentó lentamente el voltaje hasta que el devanado de campo en serie llegue a 3 A de corriente, según lo indique el amperímetro de c-d (este es el valor de la corriente nominal del devanado de campo en serie). ¡Advertencia solo se requieren unos cuantos volts, de manera que el control de voltaje se debe girar con mucha lentitud! Los valores obtenidos en el display del multímetro se muestran en la figura 3.2, donde se puede observar un bajo voltaje y el alto amperaje nominal del campo serie.
Fuente: Mis Imágenes Figura 3.2 Valores de voltaje y amperaje en devanados de campo serie
Para realizar el cálculo de la resistencia del devanado se utiliza la siguiente formula:
Para calcular las pérdidas de (Potencial) de devanado de campo en serie, se utiliza la siguiente formula:
Seguido después de conectar el circuito se aumentó lentamente el voltaje hasta que el devanado de campo en serie llegue a 3 A de corriente, según lo indique el amperímetro de c-d (este es el valor de la corriente nominal del devanado de campo los devanados de armadura). Los valores obtenidos en el display del multímetro se muestran en la figura 4.2, donde se puede observar un voltaje medio entre los valores en derivación y serie, además del alto amperaje nominal del campo en el devanado de armadura.
Fuente: Mis Imágenes Figura 4.2 Valores de voltaje y amperaje en devanados de armadura
Para realizar el cálculo de la resistencia del devanado se utiliza la siguiente formula:
Para calcular las pérdidas de (Potencial) de devanado de armadura, se utiliza la siguiente formula:
Tabla 1.1 Valores de resistencias de los circuitos Zona de Medición Resistencia
Devanado de campo shunt 262.7 Ω
Devanado de campo serie 1.800 Ω
Tabla 1.2 Valores de los tres circuitos Zona de Medición Voltaje Amperaje Perdidas de potencia
Devanado de campo shunt 79.70 V 0.300 A 23.91 W
Devanado de campo serie 5.360 V 3.049 A 16.36 W
Devanado de armadura 23.01 V 2.990 A 68.74 W
