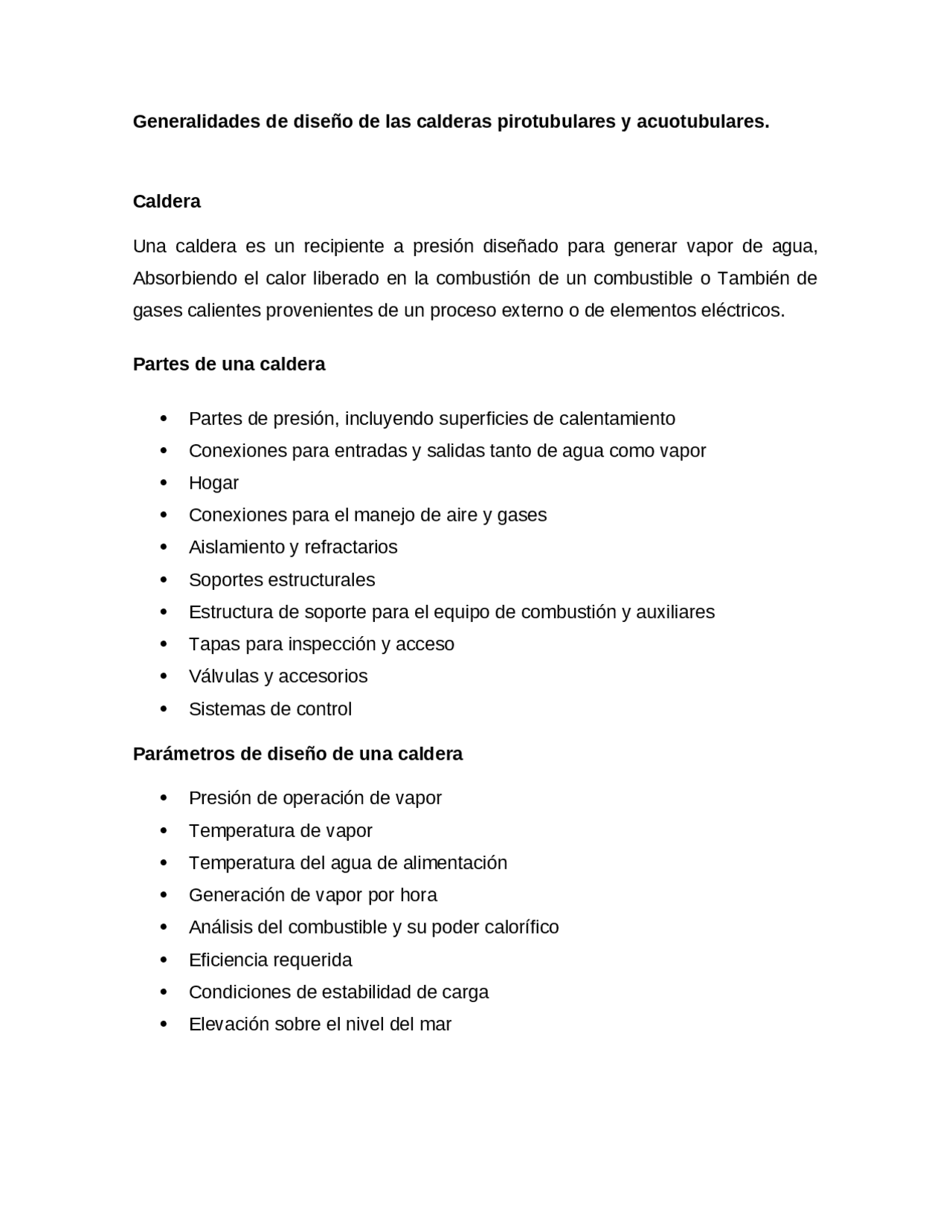

Generalidades de diseño de las calderas pirotubulares y acuotubulares. Caldera Una caldera es un recipiente a presión diseñado para generar vapor de agua, Absorbiendo el calor liberado en la combustión de un combustible o También de gases calientes provenientes de un proceso externo o de elementos eléctricos. Partes de una caldera Partes de presión, incluyendo superficies de calentamiento Conexiones para entradas y salidas tanto de agua como vapor Hogar Conexiones para el manejo de aire y gases Aislamiento y refractarios Soportes estructurales Estructura de soporte para el equipo de combustión y auxiliares Tapas para inspección y acceso Válvulas y accesorios Sistemas de control Parámetros de diseño de una caldera Presión de operación de vapor Temperatura de vapor Temperatura del agua de alimentación Generación de vapor por hora Análisis del combustible y su poder calorífico Eficiencia requerida Condiciones de estabilidad de carga Elevación sobre el nivel del mar
CALDERAS DE VAPOR PIROTUBULARES Y ACUOTUBULARES
Una caldera de vapor es un equipo que consta de diferentes elementos destinados a la producción de vapor de agua aplicando energía calorífica en su fase líquida. Según su principio de funcionamiento y construcción, se clasifican entre acuotubulares y pirotubulares: Calderas de vapor acuotubulares : son aquellas en las que el agua circula por el interior de los tubos y los humos de combustión por el exterior de estos. Calderas de vapor pirotubulares : son aquellas en las que los humos de la combustión circulan por el interior de los tubos y el agua por el exterior. Las primeras calderas industriales fueron las calderas pirotubulares, que actualmente se utilizan para presiones de hasta 30 bares, temperaturas de hasta 300ºC (vapor sobrecalentado) y una producción de hasta 55 t/h de vapor, con uno o dos hogares dependiendo de la potencia, según se indica en la normativa europea EN12953. Más tarde, aparecieron las calderas acuotubulares, para superar los límites de potencia y presión de las pirotubulares habiéndose conseguido presiones de hasta 350 bar, 600ºC y producciones de hasta 2.000 t/h. Este tipo de calderas se fabrican de acuerdo con la normativa europea EN12952. Dentro del grupo de calderas acuotubulares, para pequeñas producciones, se encuentran las llamadas calderas de vapor rápido o de serpentín, que gracias al pequeño volumen de agua permiten obtener vapor en muy poco tiempo. A excepción de algunos casos obvios, según la potencia o presión de vapor necesarios, hay discusiones históricas sobre qué tipo de caldera es el ideal. No obstante, para esta cuestión no existe una única respuesta y se tiene que estudiar cada proyecto independientemente. Generalmente, las calderas pirotubulares permiten, gracias a la cámara interior de vapor y al volumen de agua, una gran
Generador de vapor rápido universal Generador de vapor rápido a serpentín, de alto rendimiento, de tres pasos de humos, con sistema de precalentamiento de aire de combustión incorporado en la carcasa del generador que minimiza las pérdidas por radiación. Se diferencia del modelo JUNIOR por su mayor producción de vapor.
Calderas de vapor pirotubulares de vyc industrial Caldera de vapor de hogar invertido u-nd / u-hd Generador de vapor pirotubular que sigue el principio de inversión de llama y que gracias al efectivo intercambio de calor garantiza una rápida producción de vapor. Caldera de vapor compacta u-mb Caldera de vapor diseñada como generador de tres pasos de humos y un hogar interior que puede satisfacer necesidades de vapor medias, con o sin periodos de interrupción. Trabajando como generador principal o auxiliar, individualmente o conjuntamente con otros generadores.
Generadores de vapor acuotubulares Generador de vapor hk Generador de vapor rápido con tres pasos de humos, para una producción más rápida y eficiente de vapor saturado, gracias a su gran superficie de calefacción y reducido volumen de agua. Modelo totalmente automático, con capacidades de producción de 250 a 2500 kg vapor/h.
El generador HK puede satisfacer cualquier necesidad de vapor, con o sin periodos de interrupción. Trabajando como generador principal o auxiliar, individualmente o conjuntamente con otros generadores. Ventajas: Disponibilidad de vapor en pocos minutos. No necesita sala de calderas, al estar englobado en Clase 1ª (según R.D. 2060/2008 de 12 de diciembre). Indicado para instalaciones con poca disponibilidad de espacios libres. Su diseño lo convierte en seguro contra explosiones por sobrecalentamiento. Mínimas pérdidas por radiación gracias a la reducida superficie de aireación. Mantenimiento simple. Modelo HK Fluido Vapor saturado – alta presión Tipo Caldera acuotubular vertical Producción de 250 a 2.500 kg/h Presión de diseño hasta 16 bar Temperatura máx. hasta 204 ºC Combustibles Gas, gasóleo, fuelóleo
Generador de vapor rápido a serpentín, de alto rendimiento, de tres pasos de humos, con sistema de precalentamiento de aire de combustión incorporado en la carcasa del generador que minimiza las pérdidas por radiación. Se diferencia del modelo JUNIOR por su mayor producción de vapor. Modelo UNIVERSAL Fluido Vapor saturado – alta presión Tipo Generador de vapor rápido a serpentín, vertical Producción de 500 a 1.800 kg/h Presión de diseño hasta 32 bar Temperatura máx. hasta 239 ºC Combustibles Gas natural, gas líquido. CALDERAS DE VAPOR PIROTUBULARES
CALDERA DE VAPOR DE HOGAR INVERTIDO U-ND / U-HD
Las calderas de vapor de hogar invertido U-ND y U-HD reúnen las ventajas de las calderas de gran caudal con la eficacia del sistema pirotubular de hogar interior. Se trata de un generador de vapor pirotubular que sigue el principio de inversión de llama y que gracias al efectivo intercambio de calor garantiza una rápida producción de vapor. Trabajando como generador principal o auxiliar, individualmente o conjuntamente con otros generadores es capaz de producir de 175 a 3.200kg vapor/h. Escogiendo entre las versiones U-ND o U-HD se puede obtener una caldera de vapor de alta presión o caldera de vapor de baja presión que, según configuraciones el generador puede estar clasificado como Clase 1ª (según R.D. 2060/2008 de 12 de diciembre). Ventajas: Indicado para instalaciones con poca disponibilidad de espacios libres. Su diseño lo convierte en seguro contra explosiones por sobrecalentamiento. Mínimas pérdidas por radiación gracias a la reducida superficie de aireación. Mantenimiento y manejo simple. Económica y de larga vida útil. Reducidas emisiones.
Caldera de vapor diseñada como generador de tres pasos de humos y un hogar interior que puede satisfacer necesidades de vapor medias, con o sin periodos de interrupción. Trabajando como generador principal o auxiliar, individualmente o conjuntamente con otros generadores. Compuesta por varios módulos y un economizador, el modelo U-MB, requiere de poco espacio para su instalación gracias a su bancada compacta. Este generador está configurado con el objetivo de conseguir bajas emisiones con una gran calidad del vapor y una eficiencia energética óptima llegando a producir de 200 a 2.000 kg vapor/h. Ventajas: Gran eficiencia gracias al economizador de humos incorporado. No necesita sala de calderas, al estar englobado en Clase 1ª (según R.D. 2060/2008 de 12 de diciembre). Indicado para instalaciones con poca disponibilidad de espacios libres. Instalación sencilla gracias al suministro de unidades autoportantes. Su diseño lo convierte en seguro contra explosiones por sobrecalentamiento. Mínimas pérdidas por radiación gracias a la reducida superficie de aireación. Mantenimiento simple. Modelo U-MB Fluido Vapor saturado – alta presión Tipo Generador de vapor pirotubular, 3 pasos y
horizontal Producción de 200 a 2.000 kg/h Presión de diseño hasta 16 bar Temperatura máx. hasta 204 ºC Combustibles Gas, gasóleo CALDERA DE VAPOR DE TRES PASOS DE HUMOS UL-S Caldera de gran volumen de agua con tres pasos de humos que cumple con todos los requisitos en la gama media y alta. Capaz de trabajar como generador principal o conjuntamente con otros generadores puede producir entre 1.250 y 28.000 kg vapor/h. Este generador de 3 pasos forma un conjunto perfectamente integrado que brinda la máxima superficie de intercambio térmico y las mínimas dimensiones, produciendo rápidamente vapor gracias a la transmisión regular del calor y sin
CALDERA DE VAPOR DE DOBLE FOGAR ZFR
Caldera de gran volumen de agua con dos hogares y tres pasos de humos por cada hogar y totalmente separados. Se instala este modelo cuando se requiere un suministro fiable de vapor y calor con gran potencia. Equipado con ECONOMIZADOR ya integrado, opcionalmente. Capaz de producir de 18.000 a 55.000 kg vapor/h. Ventajas: Gran eficiencia gracias al economizador de humos incorporado. Control de caldera muy intuitivo con la máxima claridad. Mantenimiento de calidad y presión de vapor incluso cuando hay grandes picos de consumo. Amplio rango de funcionamiento y regulación. Mínimas pérdidas por radiación gracias a la reducida superficie de aireación. Sencilla puesta en marcha. Bajas emisiones gracias al uso de un óptimo sistema de combustión. Modelo ZFR Fluido Vapor saturado – alta presión
Tipo Generador de vapor pirotubular, 3 pasos y doble hogar Producción de 18.000 a 55.000 kg/h Presión de diseño hasta 30 bar Temperatura máx. hasta 235 ºC Combustibles Gas, gasóleo, fuel-oil CALDERAS DE VAPOR ELÉCTRICAS CALDERA DE VAPOR EL/VH Generador de vapor totalmente automático de construcción fija y horizontal con capacidades de producción de 15 hasta 400 kg vapor/h manteniendo una eficiencia energética del 100%.
Producción de 15 a 400 kg/h Presión de diseño hasta 10 bar Temperatura máx. hasta 184 ºC Combustibles — GENERADOR DE VAPOR EM Generador de vapor eléctrico de construcción fija y horizontal con capacidad de producción de hasta 160 kg vapor/h que se caracteriza por un tiempo corto de
calentamiento que permite adaptarse rápidamente a picos de carga inmediata con una elevada eficacia y escasas pérdidas. Se trata de un equipo compacto con fácil manejo, mantenimiento simple y con una demanda de espacio reducida. Categorizada como Clase 1ª no precisa de sala de calderas para ser instalada (según R.D. 2060/2008 de 12 de diciembre) y siempre en cumplimiento de la directiva de equipos a presión 97/23CE. Ventajas: Tiempo corto de calentamiento No precisa de combustible para la aportación calorífica. No necesita sala de calderas, al estar englobado en Clase 1ª. Indicado para instalaciones con poco espacio. Instalación sencilla. Sin emisiones. Mínimas pérdidas por radiación. Mantenimiento simple. Modelo E 6-72 M / E Fluido Vapor saturado – alta presión Tipo Generador de vapor eléctrico Producción de 8 a 160 kg/h Presión de diseño hasta 12 bar
