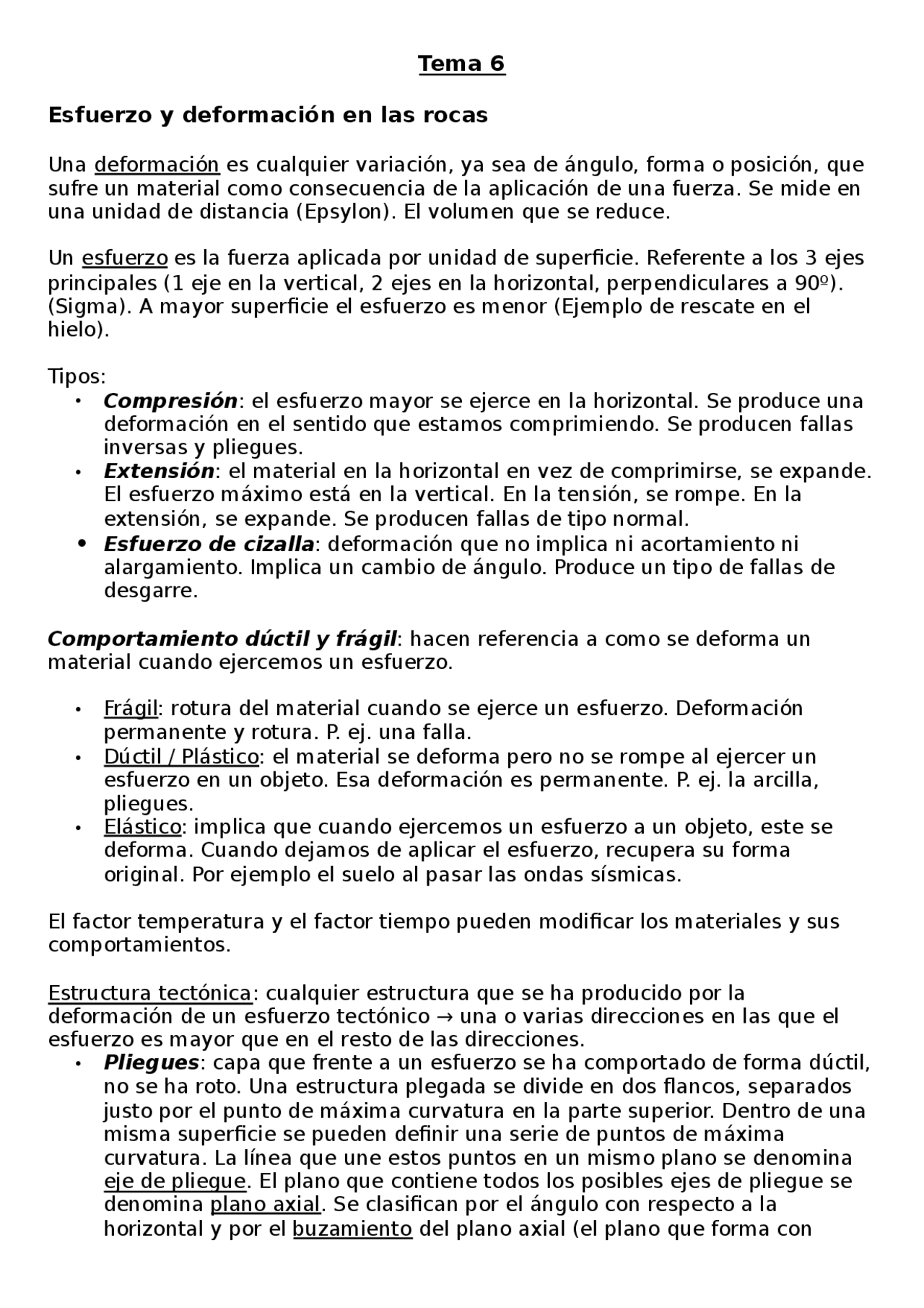

Tema 6
Esfuerzo y deformación en las rocas
Una deformación es cualquier variación, ya sea de ángulo, forma o posición, que
sufre un material como consecuencia de la aplicación de una fuerza. Se mide en
una unidad de distancia (Epsylon). El volumen que se reduce.
Un esfuerzo es la fuerza aplicada por unidad de superficie. Referente a los 3 ejes
principales (1 eje en la vertical, 2 ejes en la horizontal, perpendiculares a 90º).
(Sigma). A mayor superficie el esfuerzo es menor (Ejemplo de rescate en el
hielo).
Tipos:
•Compresión: el esfuerzo mayor se ejerce en la horizontal. Se produce una
deformación en el sentido que estamos comprimiendo. Se producen fallas
inversas y pliegues.
•Extensión: el material en la horizontal en vez de comprimirse, se expande.
El esfuerzo máximo está en la vertical. En la tensión, se rompe. En la
extensión, se expande. Se producen fallas de tipo normal.
•Esfuerzo de cizalla: deformación que no implica ni acortamiento ni
alargamiento. Implica un cambio de ángulo. Produce un tipo de fallas de
desgarre.
Comportamiento dúctil y frágil: hacen referencia a como se deforma un
material cuando ejercemos un esfuerzo.
•Frágil: rotura del material cuando se ejerce un esfuerzo. Deformación
permanente y rotura. P. ej. una falla.
•Dúctil / Plástico: el material se deforma pero no se rompe al ejercer un
esfuerzo en un objeto. Esa deformación es permanente. P. ej. la arcilla,
pliegues.
•Elástico: implica que cuando ejercemos un esfuerzo a un objeto, este se
deforma. Cuando dejamos de aplicar el esfuerzo, recupera su forma
original. Por ejemplo el suelo al pasar las ondas sísmicas.
El factor temperatura y el factor tiempo pueden modificar los materiales y sus
comportamientos.
Estructura tectónica: cualquier estructura que se ha producido por la
deformación de un esfuerzo tectónico → una o varias direcciones en las que el
esfuerzo es mayor que en el resto de las direcciones.
•Pliegues: capa que frente a un esfuerzo se ha comportado de forma dúctil,
no se ha roto. Una estructura plegada se divide en dos flancos, separados
justo por el punto de máxima curvatura en la parte superior. Dentro de una
misma superficie se pueden definir una serie de puntos de máxima
curvatura. La línea que une estos puntos en un mismo plano se denomina
eje de pliegue. El plano que contiene todos los posibles ejes de pliegue se
denomina plano axial. Se clasifican por el ángulo con respecto a la
horizontal y por el buzamiento del plano axial (el plano que forma con
