Laboratorio de Geometría, dibujo, et, etc, etc y etc
Tipo: Ejercicios
1 / 32
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

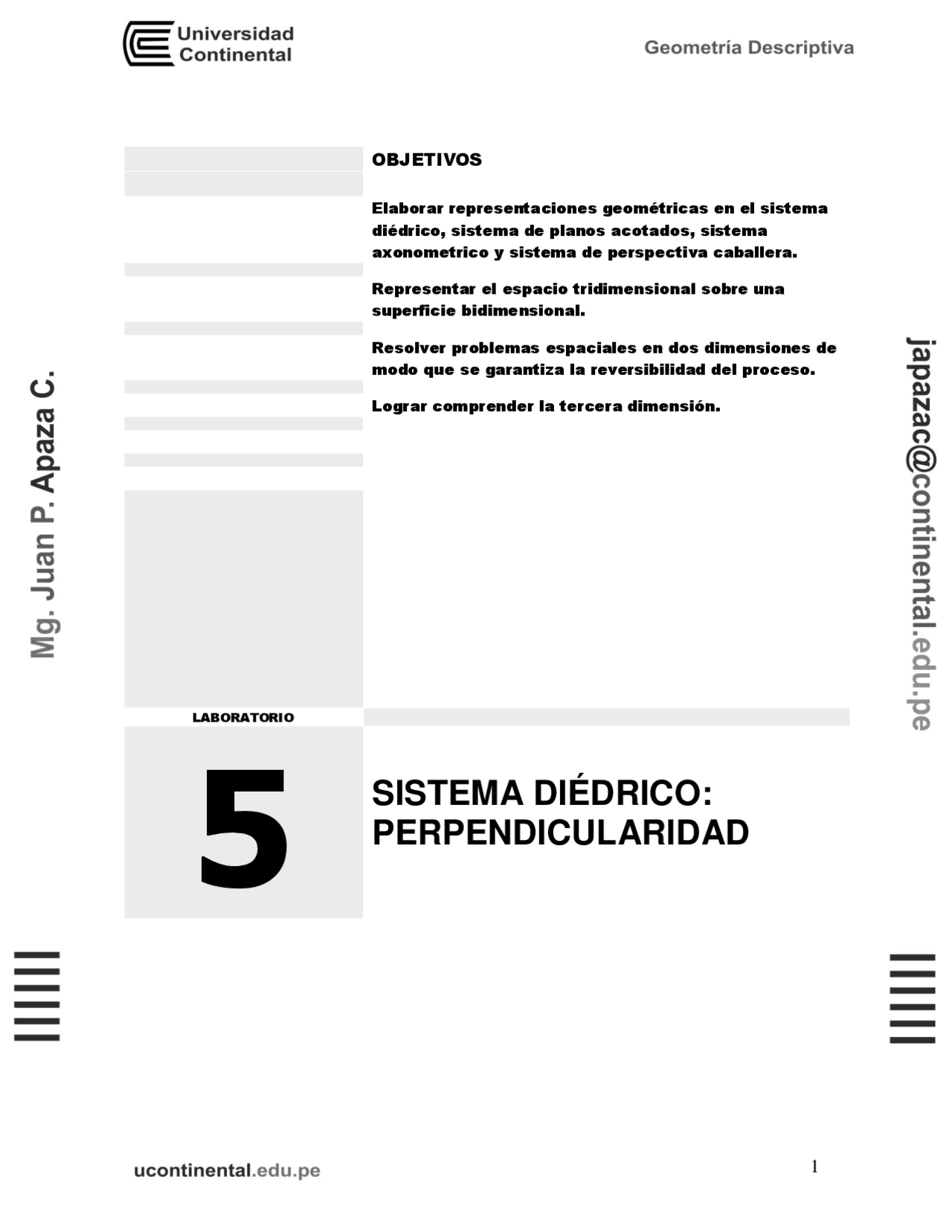

Elaborar representaciones geométricas en el sistema diédrico, sistema de planos acotados, sistema axonometrico y sistema de perspectiva caballera.
Representar el espacio tridimensional sobre una superficie bidimensional.
Resolver problemas espaciales en dos dimensiones de modo que se garantiza la reversibilidad del proceso.
Lograr comprender la tercera dimensión.
LABORATORIO
SISTEMA DIÉDRICO:
PERPENDICULARIDAD
Homologación y afinidad.
Vistas.
Puntos y rectas.
Planos.
Paralelas y perpendiculares.
Intersecciones.
Distancias y giros.
Abatimiento.
Ángulos.
Curvas y superficies.
2 Capa PROYECCIONES 1 Trazar dos rectas en verdadera magnitud en el plano.
3 Capa PROYECCIONES 2 Trazar dos rectas en verdadera magnitud en el plano.
2 Habilitar paralelas, perpendiculares en el botón referencia a objetos.
2 Capa PROYECCIONES 1 Trazar recta en verdadera magnitud y perpendicular a XY en el plano VERTICAL. Línea de longitud 5 paralela a la línea tierra en la frontal.
5 Capa SOLUCION.
2 Trazar dos rectas perpendiculares con las trazas del plano.
3 La recta perpendicular al plano es r’-r’’
En el sistema diédrico. Por el punto P. Trazar una recta perpendicular al plano que está definido por dos rectas cualesquiera. en AutoCAD.
1 Dibujar
3 Adicionar un plano β1 paralelo al plano V. Plano vertical.
