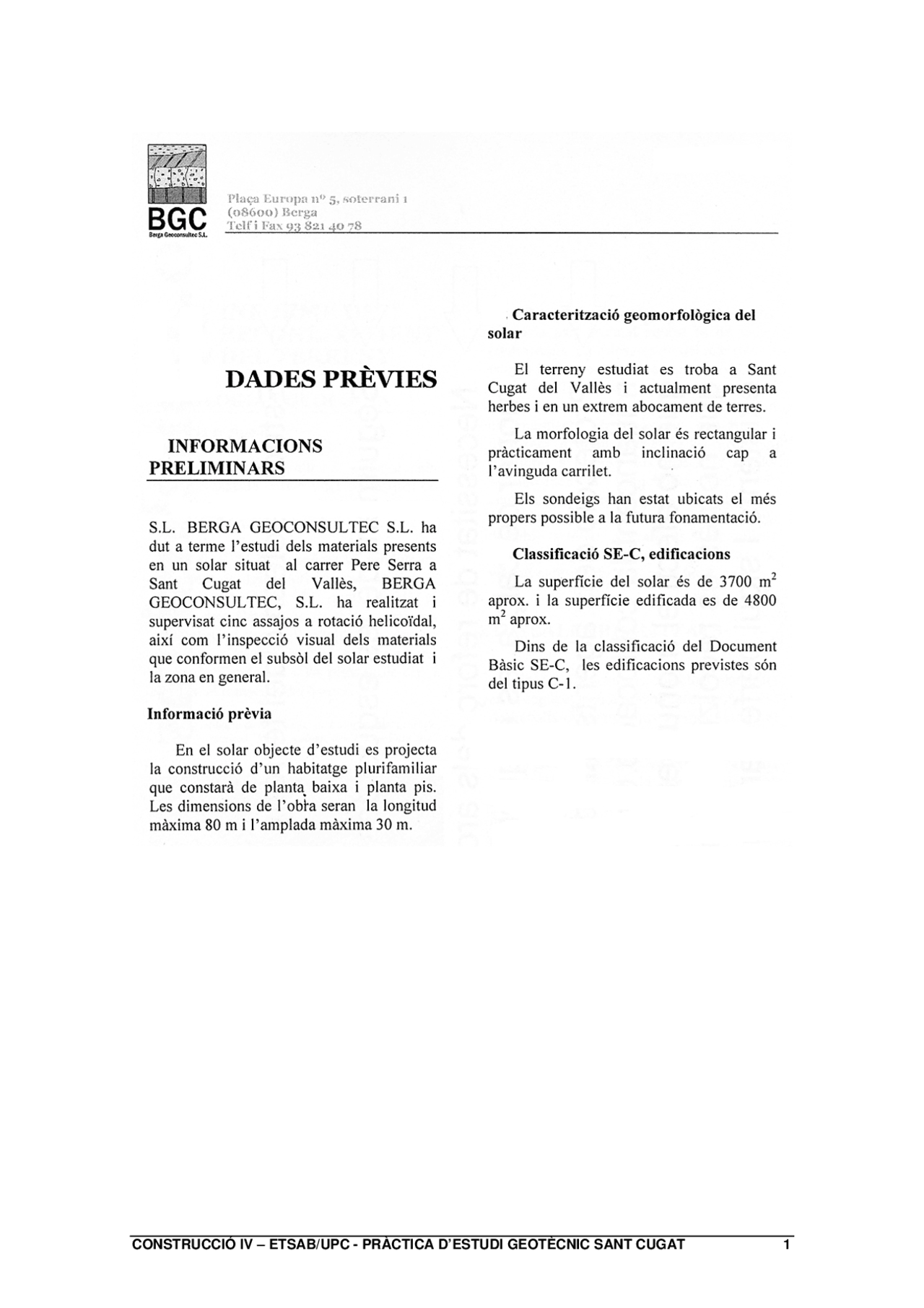

CONSTRUCCIÓ IV – ETSAB/UPC - PRÀCTICA D’ESTUDI GEOTÈCNIC SANT CUGAT 1

CONSTRUCCIÓ IV – ETSAB/UPC - PRÀCTICA D’ESTUDI GEOTÈCNIC SANT CUGAT 2

CONSTRUCCIÓ IV – ETSAB/UPC - PRÀCTICA D’ESTUDI GEOTÈCNIC SANT CUGAT 4

CONSTRUCCIÓ IV – ETSAB/UPC - PRÀCTICA D’ESTUDI GEOTÈCNIC SANT CUGAT 5

CONSTRUCCIÓ IV – ETSAB/UPC - PRÀCTICA D’ESTUDI GEOTÈCNIC SANT CUGAT 7

Aquest document consta de 5 pàgines inclosa la present, enumerades de l'1 al 5. La reproducció d'aquest document sols esta autoritzada si es fa en la seva totalitat i amb la conformitat del laboratori. Els resultats reflectits en aquest informe es refereixen única i exclusivament a la mostra indicada i assajada pel laboratori segons la norma relacionada o condicions d'assaig demanada.

INFORME D'ASSAIG Pàgina 2 de 5

Segons Norma UNE 66803/ 89 Identificació de l’informe: NO9471/^1

TERRES Laboratoride Ciències de la Terra,S.L.L.

C/ Gomis,nº 33 – local 7 E 0876 0-MARTORELL Tf. i Fax: 937765941 CIF:B- 62786371

ASSAIG GRANULOMETRIC PER TAMISSAT UNE 103101/

Data de l'assaig: 30-11-

Tamís UNE Retingut Retingut Designació i obertura tamís parcial tamis total Passa en mostra total Humitat higroscòpica (mm) (g) (g) (g) (%) de la fracció inferior a 2 mm 100 0 0 462,6 100,0 Refer. tara P- 80 0 0 462,6 100,0 t+S+A 64,97 g 63 0 0 462,6 100,0 t+S 64,76 g 50 0 0 462,6 100,0 t 15,71 g 40 0 0 462,6 100,0 Humitat higroscòpica 0,43 % 25 0 0 462,6 100,0 Factor de correcció: f 0, 20 0 0 462,6 100, 12,5 12,68 12,68 450,0 97, 10 2,21 2,21 447,7 96,8 Factor de correcció f 1 = 1, 6,3 1,01 1,01 446,7 96,6 Factor de correcció f 2 = 3, 5 4,38 4,38 442,4 95, 2 19,45 19,45 422,9 91, 1,25 1,62 6,29 416,6 90, 0,4 3,33 12,92 403,7 87, 0,16 2,06 7,99 395,7 85, 0,08 1,35 5,24 390,5 84,

GRÀFIC GRANULOMÈTRIC

Mida de les partícules en mm

100,0 97, 96,8 96,695, 91,4 (^) 90, 87,3 (^) 85,5 (^) 84,

0

10

20

30

40

50

60

70

80

90

100

100,00 10,00 1,00 0,10 0,

% que passa

40 25 2012 , 5 10 6 , 35 2 1 , 25 0 , (^400) , 16 0 ,^08 Tamís UNE

100 10 1

ASSAIG D'HUMITAT UNE 103300/

Data de realització de l'assaig: 30-11-

T+S+A (m-2) 178,82 g Resultat: humitat (w) = 15,2 %

T+S (m-3) 158,12 g

T (m-1) 22,06 g

Aquest document consta de 5 pàgines inclosa la present, enumerades de l'1 al 5. La reproducció d'aquest document sols esta autoritzada si es fa en la seva totalitat i amb la conformitat del laboratori. Els resultats reflectits en aquest informe es refereixen única i exclusivament a la mostra indicada i assajada pel laboratori segons la norma relacionada o condicions d'assaig demanada.

INFORME D'ASSAIG Pàgina 3 de 5

Segons Norma UNE 66803/89 Identificació de l’informe: NO9471/

TERRES Laboratori de Ciències de la Terra, S.L.L.

C/ Gomis, nº 33 – local 7E 08760 - MARTORELL Tf. i Fax: 93 776 59 41 CIF: B-

ASSAIGS DE PLASTICITAT: LÍMITS D'ATTERBERG

LIMIT LÍQUID UNE 103103/94 LIMIT PLÀSTIC UNE 103104/

Data de realització de l'assaig: 01-12-

LIMIT LÍQUID Nºde cops 26 23 LIMIT PLÀSTIC T+S+A (g) 31,94 31, T+S+A (g) 21,90 22,73 T+S (g) 29,81 29, T+S (g) 19,26 19,79 T (g) 17,90 17, T (g) 9,61 9,39 Sòl (g) 11,91 11, Sòl (g) 9,65 10,40 Aigua (g) 2,13 2, Aigua (g) 2,64 2,94 Humitat (%) 17,9 17, Humitat (%) 27,4 28,

Límit líquid: 27,7 Límit plàstic: 17,8 Índex de plasticitat: 9,

10 % d'humitat 100

Nºde cops

(^20 30 40 50 60 70 80 )

0

10

20

30

40

50

60

70

0 10 20 30 40 50 60 70 80 90 100 Límit líquid

Índex de plasticitat

CL (^) CH

MH/OH

ML/OL

CL-ML

A-

A-7-

A-7-

A-4^ A-

Classificació Casagrande

Classificació H.R.B.

mostra

ASSAIGS DE CONTINGUT EN SULFATS SOLUBLES D'UN SÒL UNE103202/95 i UNE 103201/

Determinació qualitativa segons norma UNE 103202/

Data d'assaig: 01-12-09 pH de la suspensió: 7,1 Resultat: NEGATIU

RESULTATS

Contingut en sulfats solubles de la quantitat analitzada (% SO3): < 0,

Contingut en sulfats solubles respecte mostra original (% SO3): < 0,

Equivalències del resultat respecte de la mostra total:

Expressat en SO 4 2-: < 0,05 %

Expressat en CaSO 4 ·2H 2 O: < 0,12 %

Expressat en mg SO 42 -^ per kg sòl sec: < 549

Aquest document consta de 6 pàgines inclosa la present, enumerades de l'1 al 6. La reproducció d'aquest document sols esta autoritzada si es fa en la seva totalitat i amb la conformitat del laboratori. Els resultats reflectits en aquest informe es refereixen única i exclusivament a la mostra indicada i assajada pel laboratori segons la norma relacionada o condicions d'assaig demanada.

INFORME D'ASSAIG Pàgina 2 de 6

Segons Norma UNE 66803/ 89 Identificació de l’informe: NO9471/^2

TERRES Laboratoride Ciències de la Terra,S.L.L.

C/ Gomis,nº 33 – local 7 E 0876 0-MARTORELL Tf. i Fax: 937765941 CIF:B- 62786371

ASSAIG GRANULOMETRIC PER TAMISSAT UNE 103101/

Data de l'assaig: 30-11-

Tamís UNE Retingut Retingut Designació i obertura tamís parcial tamis total Passa en mostra total Humitat higroscòpica (mm) (g) (g) (g) (%) de la fracció inferior a 2 mm 100 0 0 803,3 100,0 Refer. tara P- 80 0 0 803,3 100,0 t+S+A 62,92 g 63 0 0 803,3 100,0 t+S 62,65 g 50 0 0 803,3 100,0 t 15,51 g 40 0 0 803,3 100,0 Humitat higroscòpica 0,57 % 25 0 0 803,3 100,0 Factor de correcció: f 0, 20 16 16 787,7 98, 12,5 30,74 30,74 757,0 94, 10 22,47 22,47 734,5 91,4 Factor de correcció f 1 = 1, 6,3 26,56 26,56 707,9 88,1 Factor de correcció f 2 = 4, 5 12,79 12,79 695,1 86, 2 108,29 108,29 586,9 73, 1,25 5,82 25,71 561,1 69, 0,4 10,26 45,32 515,8 64, 0,16 4,87 21,51 494,3 61, 0,08 1,92 8,48 485,8 60,

GRÀFIC GRANULOMÈTRIC

Mida de les partícules en mm

100,098, 94, 91, 88,186,

73, 69, 64,2 (^) 61, 60,

0

10

20

30

40

50

60

70

80

90

100

100,00 10,00 1,00 0,10 0,

% que passa

40 25 2012 , 5 10 6 , 35 2 1 , 25 0 , (^400) , 16 0 ,^08 Tamís UNE

100 10 1

ASSAIG D'HUMITAT UNE 103300/

Data de realització de l'assaig: 30-11-

T+S+A (m-2) 250,5 g Resultat: humitat (w) = 12,0 %

T+S (m-3) 225,97 g

T (m-1) 22,08 g

Aquest document consta de 6 pàgines inclosa la present, enumerades de l'1 al 6. La reproducció d'aquest document sols esta autoritzada si es fa en la seva totalitat i amb la conformitat del laboratori. Els resultats reflectits en aquest informe es refereixen única i exclusivament a la mostra indicada i assajada pel laboratori segons la norma relacionada o condicions d'assaig demanada.

INFORME D'ASSAIG Pàgina 3 de 6

Segons Norma UNE 66803/89 Identificació de l’informe: NO9471/

TERRES Laboratori de Ciències de la Terra, S.L.L.

C/ Gomis, nº 33 – local 7E 08760 - MARTORELL Tf. i Fax: 93 776 59 41 CIF: B-

ASSAIGS DE PLASTICITAT: LÍMITS D'ATTERBERG

LIMIT LÍQUID UNE 103103/94 LIMIT PLÀSTIC UNE 103104/

Data de realització de l'assaig: 01-12-

LIMIT LÍQUID Nºde cops 35 23 LIMIT PLÀSTIC T+S+A (g) 32,91 33, T+S+A (g) 23,26 22,70 T+S (g) 30,45 30, T+S (g) 19,84 19,27 T (g) 17,99 18, T (g) 9,80 9,78 Sòl (g) 12,46 12, Sòl (g) 10,04 9,49 Aigua (g) 2,46 2, Aigua (g) 3,42 3,43 Humitat (%) 19,7 19, Humitat (%) 34,1 36,

Límit líquid: 35,6 Límit plàstic: 19,7 Índex de plasticitat: 15,

10 % d'humitat 100

Nºde cops

(^20 30 40 50 60 70 80 )

0

10

20

30

40

50

60

70

0 10 20 30 40 50 60 70 80 90 100 Límit líquid

Índex de plasticitat

CL (^) CH

MH/OH

ML/OL

CL-ML

A-

A-7-

A-7-

A-4^ A-

Classificació Casagrande

Classificació H.R.B.

mostra

ASSAIGS DE CONTINGUT EN SULFATS SOLUBLES D'UN SÒL UNE103202/95 i UNE 103201/

Determinació qualitativa segons norma UNE 103202/

Data d'assaig: 01-12-09 pH de la suspensió: 6,9 Resultat: NEGATIU

RESULTATS

Contingut en sulfats solubles de la quantitat analitzada (% SO3): < 0,

Contingut en sulfats solubles respecte mostra original (% SO3): < 0,

Equivalències del resultat respecte de la mostra total:

Expressat en SO 4 2-: < 0,04 %

Expressat en CaSO 4 ·2H 2 O: < 0,09 %

Expressat en mg SO 42 -^ per kg sòl sec: < 438
