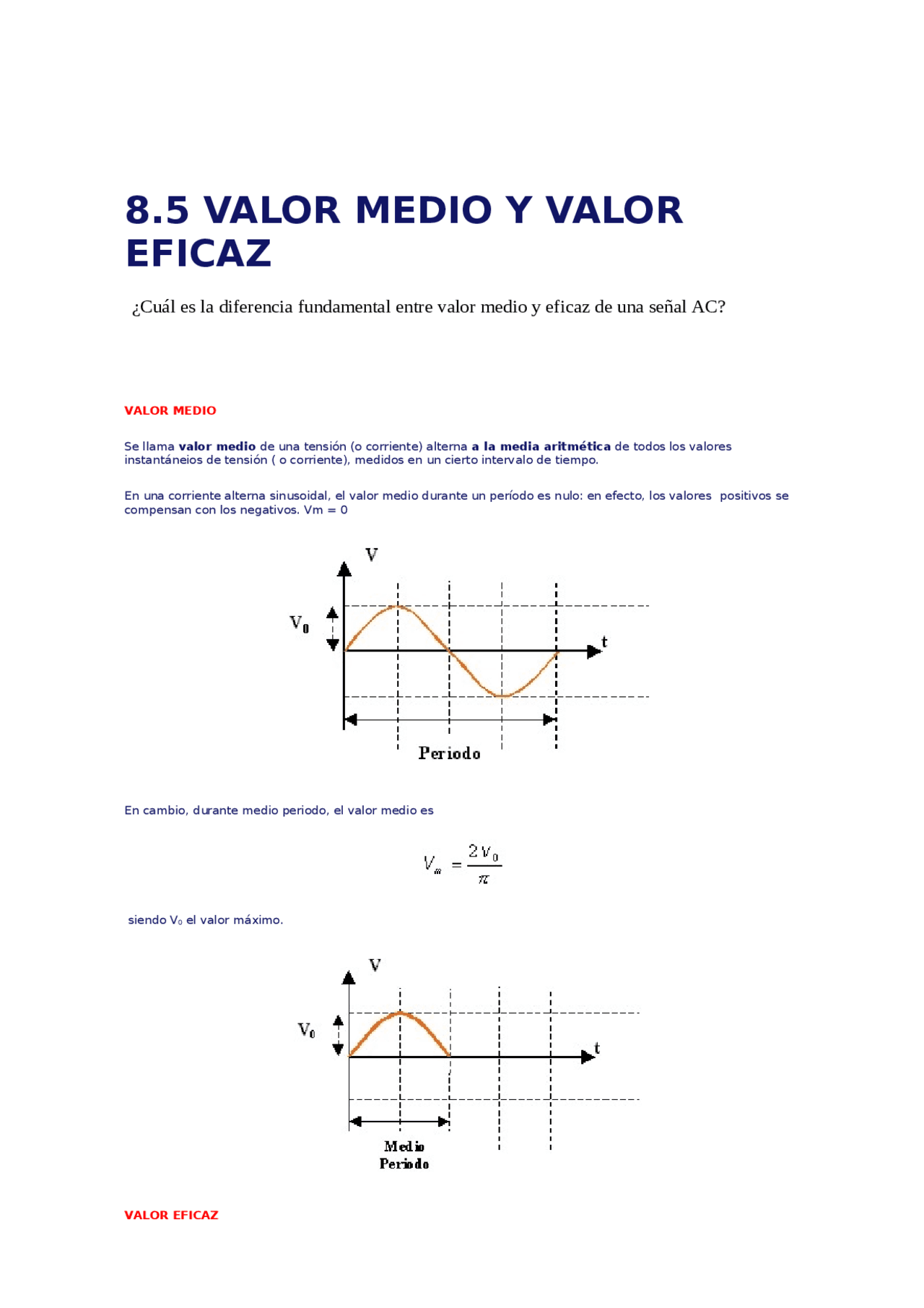

8.5 VALOR MEDIO Y VALOR
EFICAZ
¿Cuál es la diferencia fundamental entre valor medio y eficaz de una señal AC? VALOR MEDIO Se llama valor medio de una tensión (o corriente) alterna a la media aritmética de todos los valores instantáneios de tensión ( o corriente), medidos en un cierto intervalo de tiempo. En una corriente alterna sinusoidal, el valor medio durante un período es nulo: en efecto, los valores positivos se compensan con los negativos. Vm = 0 En cambio, durante medio periodo, el valor medio es siendo V 0 el valor máximo. VALOR EFICAZ
Se llama valor eficaz de una corriente alterna, al valor que tendría una corriente continua que produjera la misma potencia que dicha corriente alterna, al aplicarla sobre una misma resistencia. Es decir, se conoce el valor máximo de una corriente alterna (I 0 ). Se aplica ésta sobre una cierta resistencia y se mide la potencia producida sobre ella. A continuación, se busca un valor de corriente continua que produzca la misma potencia sobre esa misma resistencia. A este último valor, se le llama valor eficaz de la primera corriente (la alterna). Para una señal sinusoidal, el valor eficaz de la tensión es: y del mismo modo para la corriente la potencia eficaz resultará ser: Es decir que es la mitad de la potencia máxima (o potencia de pico) La tensión o la potencia eficaz, se nombran muchas veces por las letras RMS. O sea, el decir 10 VRMS ó 15 WRMS sifnificarán 10 voltios eficaces ó 15 watios eficaces, respectivamente.
Ejercicio 2-DIODO SEMICONDUCTOR
En esta sección se observará el comportamiento del diodo semiconductor, en cada caso el estudiante debe encontrar los valores y señales pertinentes NOTA: para resolver estos ejercicios el estudiante debe revisar el contenido bibliográfico relacionado con el diodo compartido en el entorno de aprendizaje ESTUDIANTE 1 Para el circuito de la figura el diodo es un 1n4007 calcular la corriente de carga IL , el voltaje en la resistencia de carga VL, calcular la resistencia del diodo RB se debe tener en cuenta las aproximaciones del diodo.
