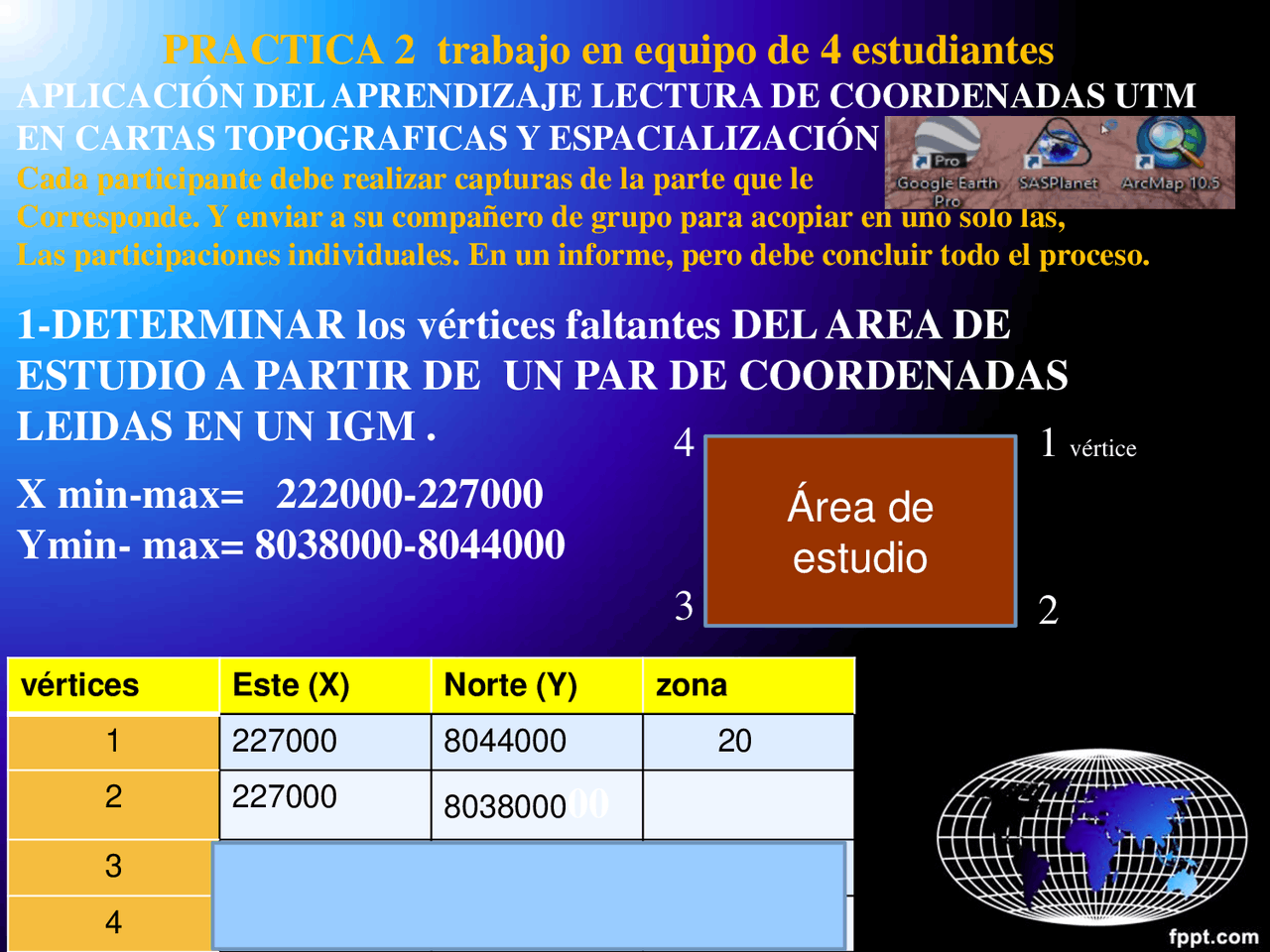

PRACTICA 2 trabajo en equipo de 4 estudiantes APLICACIÓN DEL APRENDIZAJE LECTURA DE COORDENADAS UTM EN CARTAS TOPOGRAFICAS Y ESPACIALIZACIÓN Cada participante debe realizar capturas de la parte que le Corresponde. Y enviar a su compañero de grupo para acopiar en uno solo las, Las participaciones individuales. En un informe, pero debe concluir todo el proceso.
1-DETERMINAR los vértices faltantes DEL AREA DE ESTUDIO A PARTIR DE UN PAR DE COORDENADAS LEIDAS EN UN IGM.
vértices Este (X) Norte (Y) zona 1 227000 8044000 20 (^2 227000 ) 3 222000 8038000 4 222000 8044000
Área de estudio
1 vértice
X min-max= 222000- Ymin- max= 8038000-
2.- ESPACIALIZAR LOS 4 VERTICES, EN GOOGLE EARTH PRO LAS COORDENADAS DE LOS VERTICES CORREPONDE A LA CARTA IGM ANZALDO. 2.1 Crea una carpeta en el disco de su PC. Nominada IKONO_Apellido, , a esta Carpeta direccionara todo lo que guarde en Google Earth.
A continuación se les proporciona una serie de pasos. Ayudan para llevar adelante este practico, siga cada uno de ellos, puede respaldarse con videos de la Web. Si lo desea.
2.-Configurar las unidades seleccione todos los espacios que observa:
Aceptar, cierre el programa y , vuelva abrir, para que reconozca las selecciones.
3.-Ingrese Vacas, Cochabamba recuadro rojo buscar
3.-Ingresar las coordenadas de los vértices que dispone, picar en el chinche de marcar posición>>ventana ingrese las coodenadas en 1 , en 2 pinche en el boton para cambiar sìmbolo de posición y color; 3 aceptar, Ingrese V 1 ,V 2 … en nombre, repita para los otros vértices, debe obtener el mismo resultado de la imagen.
Desactive Relieve si estaría con la palomita.
Ventana desplegada al guardar como direcciona a su directorio de trabajo, asigne el nombre :Estancia Molinos>>>Guardar.
5.-Con Google Street View captura una parte de la carretera en proximi- dades de Vacas.
6.-DESCARGA DEL PROGRAMA SASPLANET
6.1.-Elaborar un informe con capturas del proceso, solo las mas importantes, debajo de cada captura deben colocar el termino de Fuente: Nombre del estudiante que hizo esa parte del proceso. El doc word no debe pasar de 10 hojas. Concluido lo convierten a pdf. Y lo suben aquí a esta actividad. El pdf identificar con el apellido de uno de los integrantes. Para subir junto con la imagen bajada una vez terminado el proceso de bajar. Por aparte cada uno de uds. Debe subir 2 capturas del Stree View, en un Word al moodle a sus bandejas correspondientes. Si bien el envió es grupal, todos tienen la obligación de realizar en forma individual todo el proceso, ya que de ese proceso se Hará preguntas el primer parcial, y los que NO llegue a responder Como corresponde , la nota de grupo se dividirá Con la nota de la respuesta del examen.
6.2-DESCARGA DEL PROGRAMA SASPLANET
Bajarse el siguiente video, para visualizar el funcionamiento del programa y los detalles. No utilizaremos esta versión que indican. https://www.youtube.com/watch?v=DTAnkugu_WQ En este semestre I-2020 visitar este video https://www.youtube.com/watch?v=5l1qMazweAg&t=46s solo para descargar. Directo del Links de Descarga que ofrece : La versión que baje es la siguiente: Una vez descomprimido el ejecutable de Sas Planet 1.-Abrir el Área de estudio guardado en Google, siguiendo los pasos que se indican:
Nos da un zoom al área de estudio , remarcando en la imagen tal como aprecia.
Descargue la imagen correspondiente al área de estudio: 1.-Definir el Zoom de descarga para ello ingrese al icono mundo y seleccione z19. 2.-Amplie el zoom a 19 en la barra lateral, para que este igual al del mundo en zoom 19. 3.-Navegue en todo el área de estudio para poder almacenar su área de estudio, y limpiar como un parabrisas, las imágenes quedan mas claras, en los lugares que no navegue, saldrán partes borrosas dentro el área.
El marco Amarillo corresponde al limite de google. Y el negro al dibujado en Sas planet.
8.-Guardar la imagen para descargarla. Baje el zoom.
9 .-Con la opción rectangular dibuje en torno al área de estudio que se tiene, para ello solo realice un click en la esquina superior izquierda y jale el mouse hasta la esquina inferior derecha en sentido diagonal y un solo click. Y elija zomm 19 en la ventana>>.
9,1 ingresar en Stitch, seleccione todo lo que ve, y direccione a su Carpeta de trabajo, el nombre es Llusta_SP.ecw>>>>Iniciar
