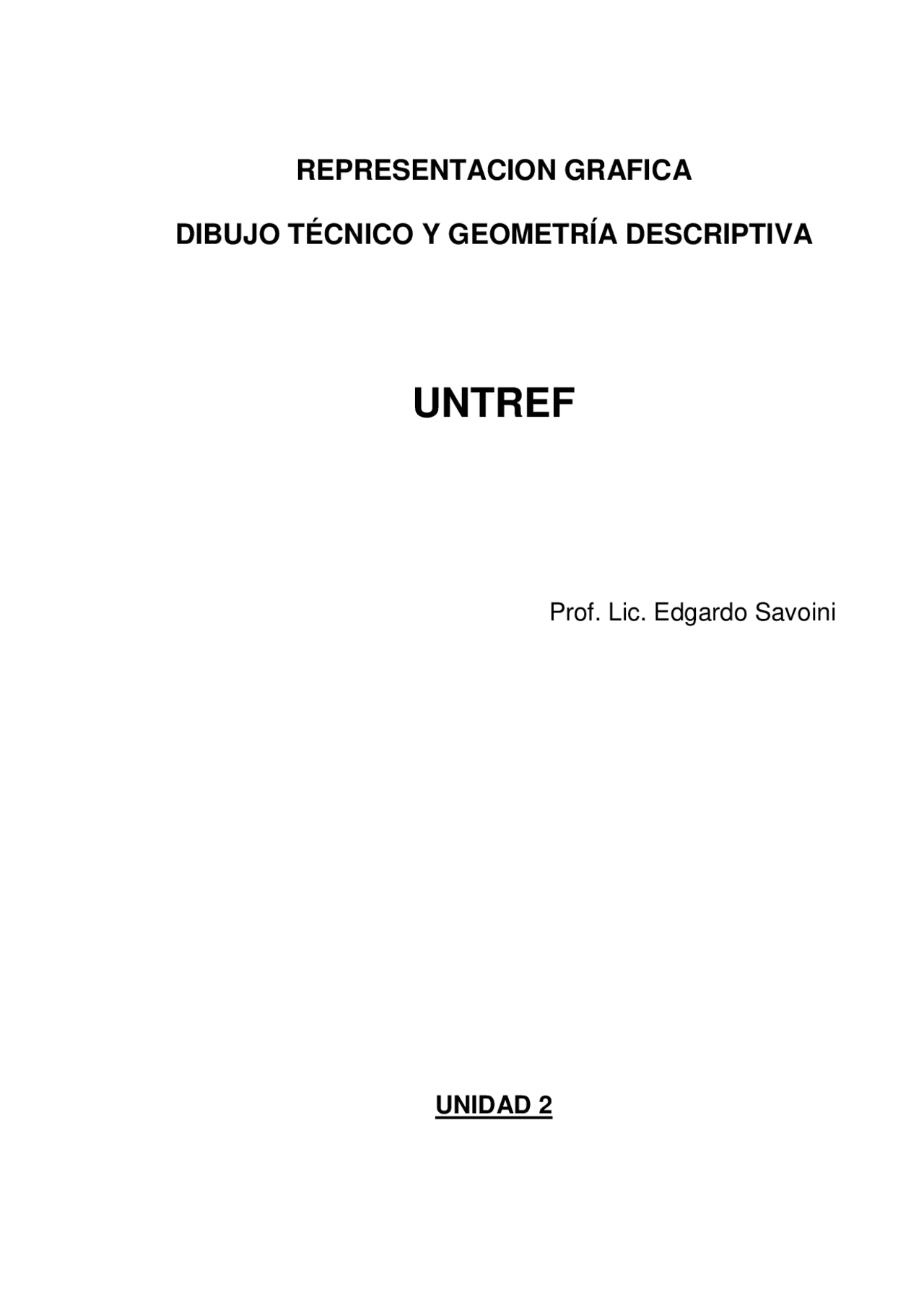

REPRESENTACION GRAFICA

DIBUJO TÉCNICO Y GEOMETRÍA DESCRIPTIVA

UNTREF

Prof. Lic. Edgardo Savoini

UNIDAD 2

ESCALAS

La escala es la relación que existe entre un objeto dibujado y el objeto en la realidad.

Se utiliza como escala, generalmente, un numero fraccionado cuyo numerador es la unidad, por ejemplo, 1 : 50; en este ejemplo el objeto real es 50 veces mayor que el objeto dibujado.

Hay que conocer la escala a la cual se realizan los dibujos para poder establecer sus dimensiones y calcular la superficie representada o el tamaño exacto del objeto.

• Uso de las escalas

Cuando se dibuja un objeto cualquiera a una escala determinada es necesario, más que reducir o aumentar sus dimensiones, lograr la proporción indicada por la escala.

Generalmente la escala se expresa en los dibujos en forma numérica. También se utilizan las escalas gráficas, que se representan mediante segmentos de recta divididos en partes iguales que señalan longitudes del dibujo equivalentes a las del objeto real que se desea representar.

Las escalas más utilizadas en dibujo técnico son: 1 : 100; 1 : 125;

1 : 120; 1 : 25; 1 : 50; 1 : 75. Todas estas escalas se pueden utilizar mediante un instrumento para dibujo llamado “escalímetro” del cual hemos hablado anteriormente.

NORMA IRAM 4505

Escalas lineales para construcciones civiles y mecánicas

1. NORMAS A CONSULTAR

1.1 Para la aplicación de esta norma no es necesario la consulta específica de ninguna otra.

2 OBJETO

2.1 Establece las escalas lineales que deben usarse en el dibujo técnico para construcciones civiles y mecánicas.

Clase

Construcciones civiles

Construcciones mecánicas

Escalas Escalas

Reducción

Natural 1 : 1 1 : 1

Ampliación 2 : 1 5 : 1 10 : 1

Tabla I

Norma IRAM 4503

Letras y Números

1. NORMAS A CONSULTAR 1.1 Para la aplicación de esta norma no es necesario la consulta específica de ninguna otra.

2. OBJETO 2.1 Establecer los tamaños y características de las letras y números a utilizar en dibujo técnico.
3. CONDICIONES GENERALES 3.1 ALTURAS Y ESPESORES

3.1.1 Las alturas nominales de las letras y números de los espesores optativos “A” y “B” serán los indicados en la Tabla 1.

3.1.2 Las letras mayúsculas, minúsculas, los números y los renglones se relacionarán entre sí.

3.1.3 Partiendo de una altura nominal “A” se determinarán para las letras y números las características indicadas en la Tabla 2.

3.2 INCLINACIÓN. La inclinación de las letras y números con respecto a la línea sobre la cual se trazan será 75º o 90º

3.3 ANCHO. El ancho de las letras y números, podrá variarse a voluntad.

Tabla 1

Altura de la letra mayúscula (h) 2,^

3,5 5 7 10 14 20

Espesor del A (1/14 h) Trazo (d) (1/10 h)

0, 0,25 0,250,

0, 0,

0, 0,

0, 1

1 1,

1, 2

Tabla 2

Características Cola

Espesor “A” “B”

Altura de la letra mayúscula (^) h 1 h 1 h

Altura de la letra minúscula c 0,7 h 0,7 h

Distancia entre las letras, según el espacio disponible

a 0,14 h 0,2 h

Distancia entre renglones b 1,6 h 1,6 h

NORMA IRAM 4504

FORMATO DE LAMINAS

Es el recuadro dentro del cual se realizan todos los dibujos técnicos.

Estos recuadros o formatos están normalizados; es d

ecir, están sujetos a determinadas normas o reglas que se deben seguir para su elaboración.

Formatos de la serie DIN A

Tipo de

Formato

Formato en Bruto

(Medidas mínimas en mm)

Formato Final

(Cortado)

Margen A

mm

4 A 0 1720 x 2420 1682 x 2378 20

2 A 0 1230 x 1720 1189 x 1682 15

A 0 880 x 1230 841 x 1189 10

A 1* 625 x 880 594 x 841 10

A 2 450 x 625 420 x 594 10

A 3 330 x 450 297 x 420 10

A 4** 240 x 330 210 x 297 5

A 5 165 x 240 148 x 210 5

A 6 120 x 165 105 x 148 5

• Formato para trabajos industriales.

** Formato indicado para trabajos escolares.

Entre los tipos de formatos se pueden destacar:

• Formatos Escolares

En nuestros institutos de enseñanza se utiliza con mucha frecuencia los formatos A4, que tienen las siguientes dimensiones:

Formato Bruto (medidas mínimas):

240 x 330 mm.

Formato Final (cortado) 210 x 297 mm.; estas dimensiones del papel nos permiten trabajar directamente sobre los pupitres.

• Formatos Industriales:

Estos formatos están normalizados al igual que los formatos escolares.

Los formatos de la serie A constituye formatos finales y se utilizan generalmente en el campo industrial, en la elaboración de planos de construcción, topografía, estructuras, instalaciones eléctricas, sanitarias, etc.

Norma IRAM 4508

ROTULACION

Se le concede gran importancia al uso de las letras y números que en le dibujo se utilizan para aclaraciones, especificaciones y medidas ya que ello actúa como indispensable complemento de un buen trabajo. Un dibujo puede estar perfectamente bien ejecutado; pero una letra mal trazada o cuyo tipo no corresponda al que debe utilizarse en ese dibujo, lo arruinaría completamente.

Para una buena rotulación debes tomar muy en cuenta las siguientes normas:

• Conocer su forma correcta.
• Trazar líneas de guía para su altura.
• Trazar líneas de guía para su inclinación.
• Orden y sentido de los trazos.

Rótulo ( dimensiones)

185 mm

EQUIPO N ° U N T R E F

Apellido y Nombre Apellido y Nombre Apellido y Nombre Apellido y Nombre Apellido y Nombre

T I T U L O

Escala: Plano N°: Proyecto: LEGAJO TECNICO Profesor: Lic. EDGARDO SAVOINI

35 mm 30 mm 30 mm 90 mm

21 mm

30 mm
