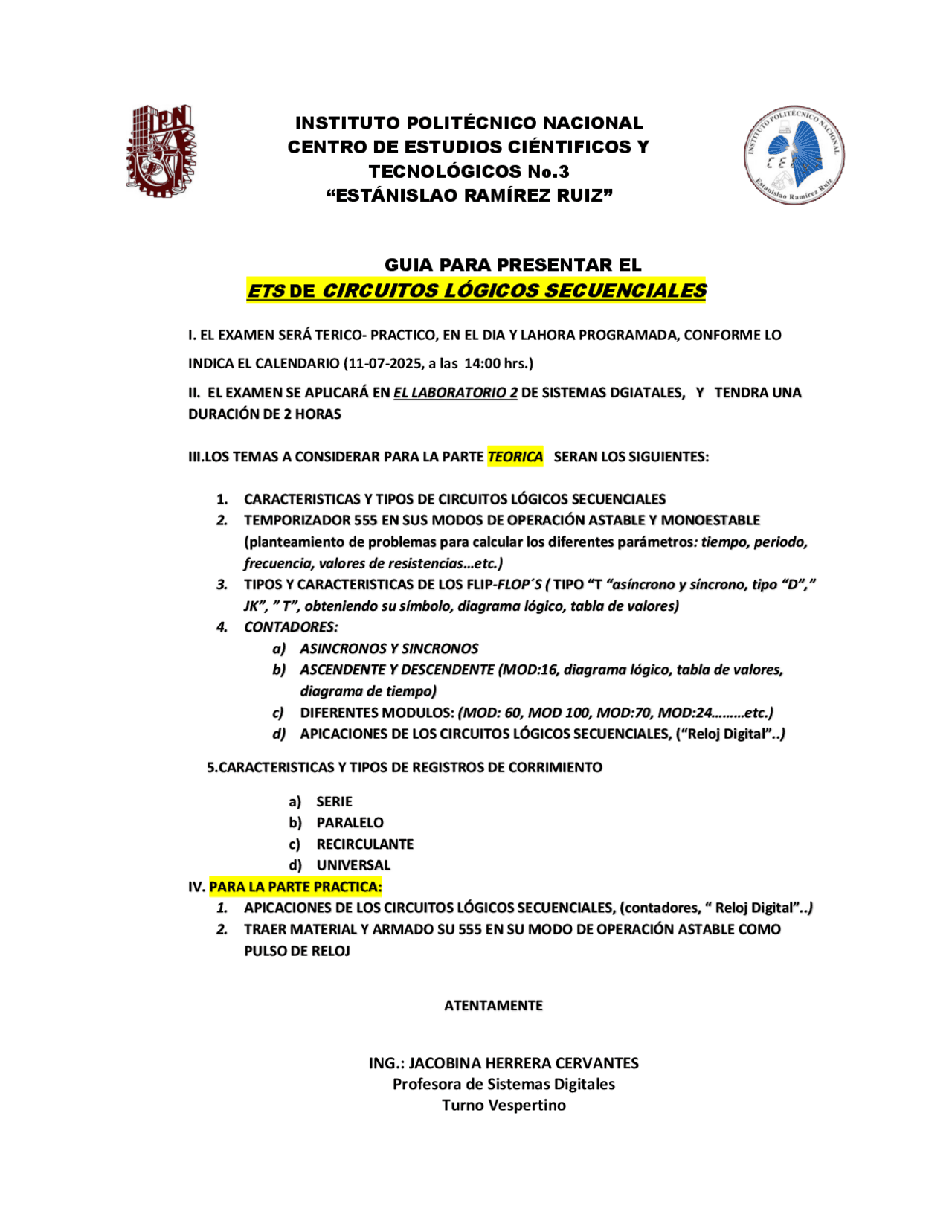

INSTITUTO POLITÉCNICO NACIONAL
CENTRO DE ESTUDIOS CIÉNTIFICOS Y
TECNOLÓGICOS No.3
“ESTÁNISLAO RAMÍREZ RUIZ”
GUIA PARA PRESENTAR EL
ETS
DE
CIRCUITOS LÓGICOS SECUENCIALES
I. EL EXAMEN SERÁ TERICO- PRACTICO, EN EL DIA Y LAHORA PROGRAMADA, CONFORME LO
INDICA EL CALENDARIO (11-07-2025, a las 14:00 hrs.)
II. EL EXAMEN SE APLICARÁ EN EL LABORATORIO 2 DE SISTEMAS DGIATALES, Y TENDRA UNA
DURACIÓN DE 2 HORAS
III.LOS TEMAS A CONSIDERAR PARA LA PARTE TEORICA SERAN LOS SIGUIENTES:
1. CARACTERISTICAS Y TIPOS DE CIRCUITOS LÓGICOS SECUENCIALES
2. TEMPORIZADOR 555 EN SUS MODOS DE OPERACIÓN ASTABLE Y MONOESTABLE
(planteamiento de problemas para calcular los diferentes parámetros: tiempo, periodo,
frecuencia, valores de resistencias…etc.)
3. TIPOS Y CARACTERISTICAS DE LOS FLIP-FLOP´S ( TIPO “T “asíncrono y síncrono, tipo “D”,”
JK”, ” T”, obteniendo su símbolo, diagrama lógico, tabla de valores)
4. CONTADORES:
a) ASINCRONOS Y SINCRONOS
b) ASCENDENTE Y DESCENDENTE (MOD:16, diagrama lógico, tabla de valores,
diagrama de tiempo)
c) DIFERENTES MODULOS: (MOD: 60, MOD 100, MOD:70, MOD:24………etc.)
d) APICACIONES DE LOS CIRCUITOS LÓGICOS SECUENCIALES, (“Reloj Digital”..)
5.CARACTERISTICAS Y TIPOS DE REGISTROS DE CORRIMIENTO
a) SERIE
b) PARALELO
c) RECIRCULANTE
d) UNIVERSAL
IV. PARA LA PARTE PRACTICA:
1. APICACIONES DE LOS CIRCUITOS LÓGICOS SECUENCIALES, (contadores, “ Reloj Digital”..)
2. TRAER MATERIAL Y ARMADO SU 555 EN SU MODO DE OPERACIÓN ASTABLE COMO
PULSO DE RELOJ
ATENTAMENTE
ING.: JACOBINA HERRERA CERVANTES
Profesora de Sistemas Digitales
Turno Vespertino
