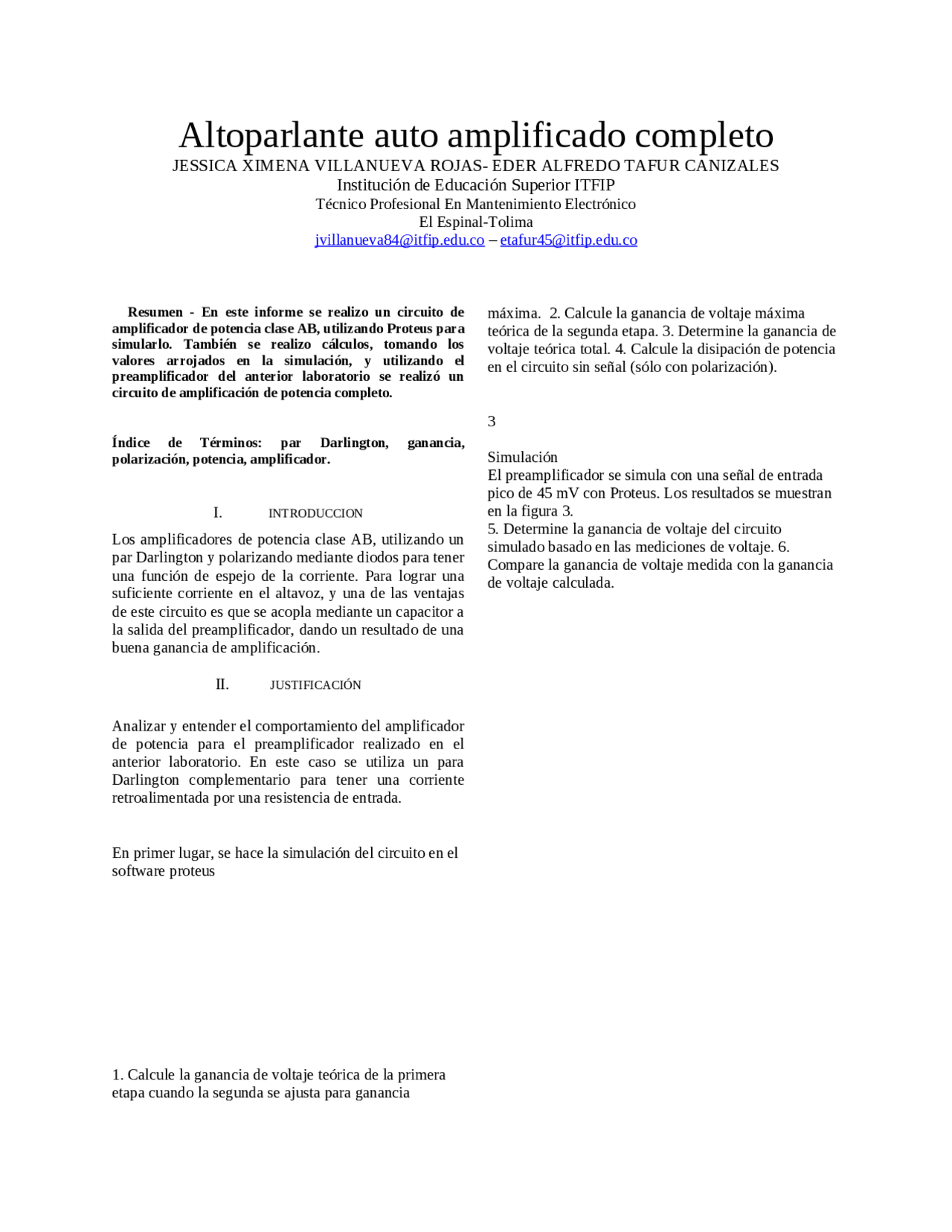

Altoparlante auto amplificado completo
JESSICA XIMENA VILLANUEVA ROJAS- EDER ALFREDO TAFUR CANIZALES
Institución de Educación Superior ITFIP
Técnico Profesional En Mantenimiento Electrónico
El Espinal-Tolima
Resumen - En este informe se realizo un circuito de
amplificador de potencia clase AB, utilizando Proteus para
simularlo. También se realizo cálculos, tomando los
valores arrojados en la simulación, y utilizando el
preamplificador del anterior laboratorio se realizó un
circuito de amplificación de potencia completo.
Índice de Términos: par Darlington, ganancia,
polarización, potencia, amplificador.
I. INTRODUCCION
Los amplificadores de potencia clase AB, utilizando un
par Darlington y polarizando mediante diodos para tener
una función de espejo de la corriente. Para lograr una
suficiente corriente en el altavoz, y una de las ventajas
de este circuito es que se acopla mediante un capacitor a
la salida del preamplificador, dando un resultado de una
buena ganancia de amplificación.
II. JUSTIFICACIÓN
Analizar y entender el comportamiento del amplificador
de potencia para el preamplificador realizado en el
anterior laboratorio. En este caso se utiliza un para
Darlington complementario para tener una corriente
retroalimentada por una resistencia de entrada.
En primer lugar, se hace la simulación del circuito en el
software proteus
1. Calcule la ganancia de voltaje teórica de la primera
etapa cuando la segunda se ajusta para ganancia
máxima. 2. Calcule la ganancia de voltaje máxima
teórica de la segunda etapa. 3. Determine la ganancia de
voltaje teórica total. 4. Calcule la disipación de potencia
en el circuito sin señal (sólo con polarización).
3
Simulación
El preamplificador se simula con una señal de entrada
pico de 45 mV con Proteus. Los resultados se muestran
en la figura 3.
5. Determine la ganancia de voltaje del circuito
simulado basado en las mediciones de voltaje. 6.
Compare la ganancia de voltaje medida con la ganancia
de voltaje calculada.
