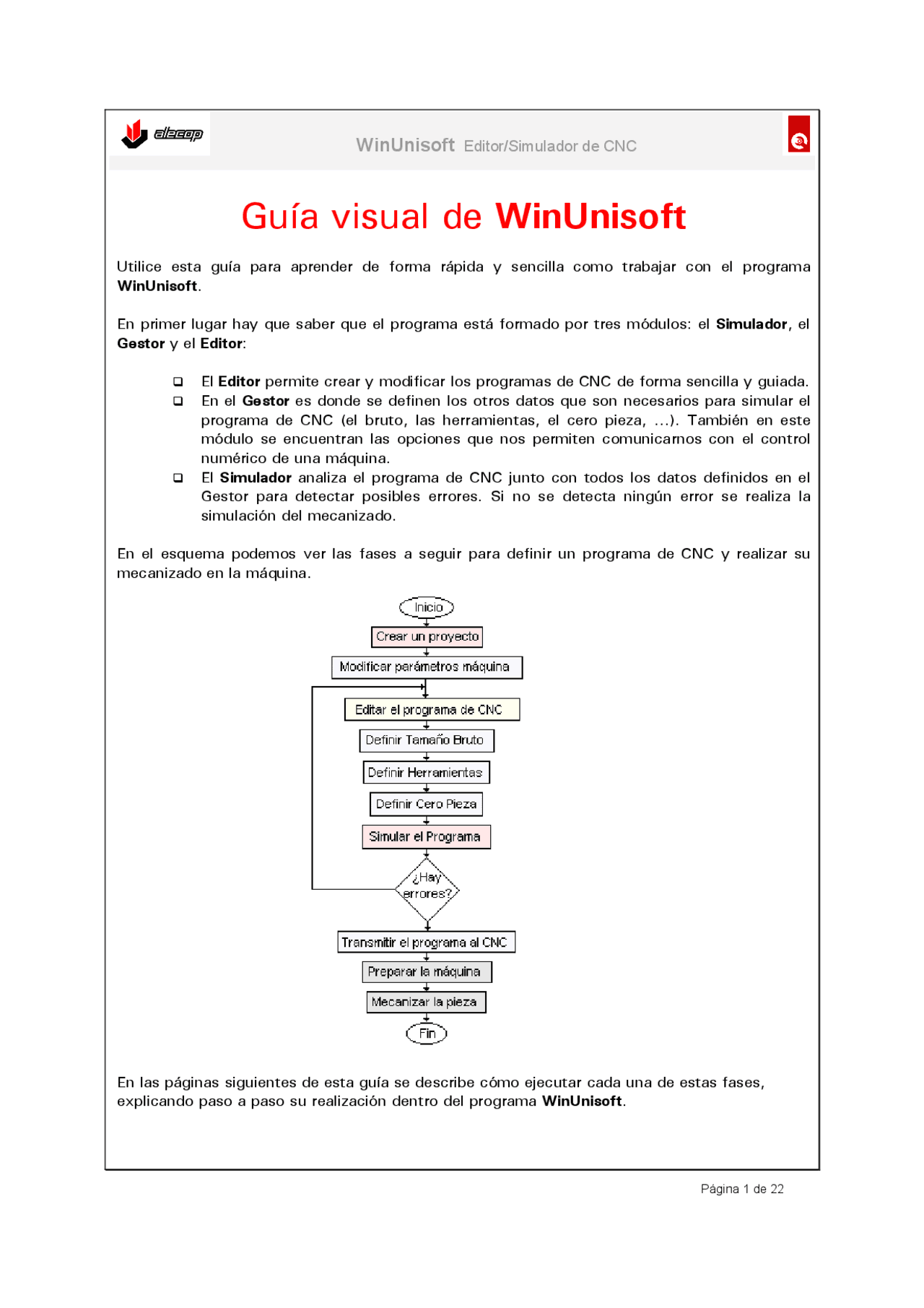

Guía visual de WinUnisoft
Utilice esta guía para aprender de forma rápida y sencilla como trabajar con el programa WinUnisoft.
En primer lugar hay que saber que el programa está formado por tres módulos: el Simulador , el Gestor y el Editor :
El Editor permite crear y modificar los programas de CNC de forma sencilla y guiada. En el Gestor es donde se definen los otros datos que son necesarios para simular el programa de CNC (el bruto, las herramientas, el cero pieza, …). También en este módulo se encuentran las opciones que nos permiten comunicarnos con el control numérico de una máquina. El Simulador analiza el programa de CNC junto con todos los datos definidos en el Gestor para detectar posibles errores. Si no se detecta ningún error se realiza la simulación del mecanizado.
En el esquema podemos ver las fases a seguir para definir un programa de CNC y realizar su mecanizado en la máquina.
En las páginas siguientes de esta guía se describe cómo ejecutar cada una de estas fases, explicando paso a paso su realización dentro del programa WinUnisoft.
Crear un proyecto
Un proyecto es el conjunto de datos que definen el mecanizado de una pieza y los datos son:
el plano de la pieza (opcional) el proceso de mecanizado (opcional) el programa de CNC los parámetros de la máquina las herramientas el bruto de partida y los orígenes pieza
Los pasos a realizar son:
Paso 1: Un proyecto se puede crear desde dos lugares distintos: al entrar al programa WinUnisoft o una vez que se está ejecutando. Al entrar al programa WinUnisoft, se muestra una ventana de bienvenida. Para crea un proyecto nuevo, seleccionar la opción Crear un proyecto nuevo y hacer clic en Aceptar
Para crear un proyecto una vez que se está ejecutando el programa, hacer clic sobre la opción Nuevo del menú Proyecto.
Paso 2: Definir el tipo de proyecto a crear. Los proyectos están divididos según el tipo de máquina y control numérico. Para crear un proyecto de torno, hacer clic en la pestaña Torno y para crear un proyecto de fresadora, hacer clic en Fresadora. Dentro de cada pestaña existen diferentes tipos, según el control que utilicen. Para crear un proyecto para el control Fagor-8025, hacer clic en Fagor8025.prj y para crear un proyecto para el control Fagor-8050, hacer clic en Fagor8050.prj. Hacer clic en Aceptar para validar la selección.
Modificar los parámetros de la máquina
Al crear un proyecto se definen unos parámetros máquina por defecto. Estos parámetros pueden ser personalizados con los valores de una máquina específica cómo si estuviera trabajando con un CNC industrial. Los parámetros se utilizan en el cálculo de las trayectorias para detectar errores de límites, velocidades fuera de rengo, cálculo de tiempos de mecanizado y otros. Para personalizar los parámetros se deben realizar los pasos siguientes:
Paso 1: Acceder al gestor. Existen dos formas: Haciendo clic sobre el botón Gestor, de la barra de herramientas del simulador. Haciendo clic sobre la opción Gestor del menú Proyecto.
En ambos casos se accede a la ventana del Gestor, donde se encuentran los datos del proyecto. En la nueva ventana, la barra de herramientas se transforma para incluir las opciones disponibles en el Gestor. Toda los datos del proyecto están distribuidos en diferentes paneles a los que se accede haciendo clic en la pestaña que contiene su nombre.
Paso 2: Seleccionar el panel Máquina. El panel referente a la configuración de la máquina y el CNC lleva el nombre de Máquina. Hacer clic sobre él.
En el panel se pueden ver todos los parámetros que definen la máquina.
Paso 3: Modificar el tipo de máquina. Al crear el proyecto se seleccionó el tipo de máquina y de control. Para modificarlos hacer clic sobre la flecha del campo Tipo máquina y sobre la flecha del campo Control. Para modificar el sistema métrico hacer clic sobre la flecha del campo Unidades.
Al cambiar de tipo de máquina se perderán todos los datos definidos.
Paso 4: Definir los límites de los ejes de la máquina y sus orígenes. En la parte derecha de la ventana del Gestor hay unos paneles para definir los datos más específicos de la máquina. Seleccionar el panel Recorridos , haciendo clic sobre él. En la sección Límites se definen los valores máximos y mínimos entre los cuales serán posibles los movimientos de la máquina. Introducir los nuevos valores. En la sección Cero Referencia y Origen PREF se introducen los valores de las cotas donde se localiza el cero de referencia y el origen PREF, respectivamente. Ambos pueden ser representados gráficamente en el gráfico del panel al
seleccionar Ver gráfico
Paso 5: Definir los parámetros para el cambio de herramienta. Para ello hacer clic sobre la pestaña Herramientas. En la sección Posición de cambio , se introducen las coordenadas del punto donde se realizará el cambio de herramienta. Cada vez que se vaya a realizar un cambio de herramienta los ejes serán desplazados hasta esta posición. En Tiempo de cambio (seg.) se introduce el tiempo estimado para realizar el cambio de herramienta. Este valor es utilizado para el cálculo del tiempo de mecanizado durante la simulación. En las máquinas de tipo torno, se debe definir en el campo Posición Tortea la posición de la tortea respecto al cabezal.
Paso 9: Definir el nombre del archivo. Para ello, seleccionar en el campo Guardar en la carpeta donde se desea guardar el archivo y en el campo Nombre de archivo el nombre. Hacer clic en Guardar para finalizar el proceso.
Al instalar el programa WinUnisoft, se instalan algunas las configuraciones para las máquinas de Alecop.
Para cargar una configuración de máquina desde un archivo, hacer clic en el botón Abrir de la sección Modelo basado en ... y seleccionar la configuración a cargar. En el campo Buscar en seleccionar la carpeta donde estén almacenados los ficheros de configuración (*.mch). Seleccionar uno de los archivos y hacer clic sobre el botón Abrir. Los parámetros máquina se configuraran con los valores almacenados en el archivo.
Editar el programa de CNC
Para editar el programa de CNC se debe acceder al Editor ISO. El editor permite crear y modificar los programas de CNC de forma sencilla y guiada, facilitando el aprendizaje rápido de las diferentes funciones ISO y sus parámetros.
Para editar el programa de CNC seguir los pasos siguientes:
Paso1: Acceder al editor ISO. Para ello existen dos posibilidades: Hacer clic sobre el botón Editor de la barra de herramientas del simulador. O bien, seleccionar en el menú Proyecto la opción Editor ISO.
En ambos casos, se accede a la ventana del editor con el listado del programa de control numérico. Al entrar se realiza automáticamente un análisis sintáctico para detectar si existen errores en el formato de la programación.
Una vez en el editor, las barras de menús y herramientas se transforman para incluir las opciones e iconos que permiten realizar las funciones más habituales en el editor.
Paso 2: Escribir el programa. El código del programa se puede escribir libremente como en cualquier editor de texto de Windows. También existen opciones como borrar parte del programa, copiar de un lugar a otro, cambiar la numeración, sustituir texto,… Además de las opciones típicas de los editores de texto (copiar, pegar, borrar, ...) existen otras opciones específicas del control numérico: renumerar, definir nombre en el CNC, ayuda a la programación, … Después de editar una línea y al pasar a la siguiente, se analiza la sintaxis mostrando los errores que puedan existir.
Definir el tamaño del bruto
Para representar la pieza de partida en el simulador es necesario definir el bruto de la pieza. Para ello, realizar los pasos siguientes:
Paso 1: Acceder al gestor. Existen dos formas: Haciendo clic sobre el botón Gestor, de la barra de herramientas del simulador. Haciendo clic sobre la opción Gestor del menú Proyecto.
Paso 2: Hacer clic en la pestaña de nombre Bruto.
Se mostrarán los datos que definen el bruto.
Paso 3: Definir la forma del bruto. Para ello, hacer clic sobre la flecha del campo Forma, seleccionando una de las opciones disponibles. Si el tipo de máquina es torno sólo tiene un tipo, que es un cilindro según el eje Z (Cilindro-Z). Si el tipo de máquina es de fresadora, se pueden definir diferentes formas: Caja (paralelepípedo), Cilindro-X (cilindro según eje X), Cilindro-Y (cilindro según eje Y) y Cilindro-Z (cilindro según eje Z).
Paso 4: Definir si en la simulación se visualizará la fijación con el bruto. Para ello, seleccionar el tipo de fijación
haciendo clic sobre la flecha Si se representa la fijación, durante la simulación se pueden detectar las colisiones que puede haber de la herramienta con ella.
Paso 5: Definir el tamaño del bruto. Al definir el tamaño del bruto se define el valor del Cero Pieza inicial.
Los parámetros que se definen son:
En torno :
siendo: Zmin = Z Mínimo Zmax = Z Máximo D = Diámetro Lt = Longitud del pre-taladrado Dt = Diámetro del pre-taladrado
En fresadora, forma Caja :
siendo: Xmin = X Mínimo Xmax = X Máximo Ymin = Y Mínimo Ymax = Y Máximo
siendo: Xmin = X Mínimo Ymin = Y Mínimo Zmin = Z Mínimo L = Longitud D = Diámetro
Paso 6: Almacenar las modificaciones, haciendo clic en el botón Guardar de la barra de herramientas.
Definir las herramientas
Para modificar la tabla de herramientas, realizar los pasos siguientes:
Paso 1: Acceder al panel de Herramientas en el Gestor. Seleccionar la pestaña Herramientas , haciendo clic sobre su nombre. En la parte izquierda del panel, se muestra la lista de Herramientas definidas. Haciendo clic sobre cada una de ellas, en la parte derecha se mostrarán los parámetros que definen su geometría y los correctores.
Paso 2: Modificar los datos de una herramienta. Seleccionar la herramienta, haciendo clic sobre ella en la lista de Herramientas definidas , y modificar el valor del parámetro deseado.
Paso 3: Añadir una nueva herramienta. Para añadir una herramienta nueva, hacer clic sobre el botón Añadir.
Paso 8: Definir el porta pinzas. El porta pinzas es el elemento que sujeta a la herramienta y su definición es opcional. Si se marca el campo Visualizar y en el simulador se activa la opción Opciones- Visualizar Mango , durante la simulación se visualizará el porta pinzas y se podrán detectar las colisiones que se puedan producir con la pieza o las mordazas. Para definir el porta pinzas seleccionar el Tipo , haciendo clic sobre la flecha. En función del tipo seleccionado se piden unos parámetros u otros. Introducir un valor para cada parámetro.
Paso 9: Definir los valores del corrector. Los correctores son los parámetros que definen las dimensiones de la herramienta una vez colocada en la máquina. Los parámetros que lo definen son: En el campo Diámetro introducir el diámetro de la herramienta a compensar. En el campo Longitud introducir la longitud de la herramienta a compensar. En Desgaste R introducir el desgaste del radio de la herramienta. El CNC asume (Diámetro/2+Desgaste R) como radio real. En Desgaste L introducir el desgaste de longitud de la herramienta. El CNC asume (Longitud+Desgaste L) como longitud real.
Si el proyecto es de tipo Torno se realizarán los siguientes pasos para definir los parámetros de la herramienta: Paso 10: Definir la plaquita. La plaquita es la parte de la herramienta que mecaniza. Para seleccionar el tipo de plaquita, hacer clic sobre la flecha del campo Tipo y seleccionar un tipo (Rómbica, Cuadrada, ...). En función del tipo de plaquita seleccionada se piden unos parámetros u otros. Introducir un valor para cada parámetro. Haciendo clic en el botón Ayuda , que se encuentra debajo del gráfico de la herramienta, se pueden ver los parámetros que definen cada tipo de herramienta.
Paso 11: Definir el mango. El mango es la parte de la herramienta que no mecaniza y su definición es opcional.
Si se marca el campo Visualizar y en el simulador se activa la opción Opciones- Visualizar Mango , durante la simulación se visualizará el mango y se podrán detectar las colisiones que se puedan producir con la pieza o las mordazas. Para definir el mango introducir los valores de Altura , Longitud , Angulo , Separación X y Separación Z según se indica en el gráfico.
Paso 12: Definir los valores del corrector. Los correctores son los parámetros que definen las dimensiones de la herramienta una vez colocada en la máquina. Los parámetros del corrector en torno son: En el campo Longitud X introducir la dimensión de la herramienta en el eje X. En el campo Longitud Z introducir la dimensión de la herramienta en el eje Z. En Radio hta. definir el radio de la punta de la herramienta. En Código forma definir la posición de la herramienta. En el campo Desgaste X introducir el desgaste en la longitud en X de la herramienta. El CNC asume (Longitud X+Desgaste X) como longitud real. En el campo Desgaste Z introducir el desgaste de la herramienta en la longitud en Z. El CNC asume (Longitud Z+Desagaste Z) como longitud real.
Para almacenar las modificaciones realizadas, hacer clic en el botón Guardar de la barra de herramientas.
Simular el programa
El simulador permite analizar el programa de CNC definido en el proyecto, así como todos los datos asociados a él. La calidad de los gráficos y las opciones para la medición de la geometría, permiten establecer con una precisión próxima a la realidad si la pieza definida se podrá mecanizar en la máquina. Para simular un proyecto realizar los pasos siguientes:
Paso 1: Acceder al Simulador.Al entrar en WinUnisoft se accede directamente al Simulador y estando en el Editor o Gestor al hacer clic en Salir también se accede al simulador.
Paso 2: Seleccionar el número de vistas. Existe la posibilidad de ver la simulación en diferentes vistas y cada una de ellas con diferente configuración. Para seleccionar el número de vistas, hacer clic sobre el menú Ver de la barra de menús y seleccionar el número de vistas. En torno se pueden seleccionar hasta 2 vistas y en fresadora hasta 4.
Paso 3: Definir el plano a visualizar en cada vista. En cada vista se puede definir un plano distinto. Hacer clic sobre una de las vistas (si hay más de 1) y seleccionar el plano haciendo clic sobre el botón Plano de la barra de herramientas. Se despliega un pequeño menú con los diferentes planos y con una marca el plano actual. Cambiar de plano haciendo clic sobre él.
Paso 4: Definir el tipo de trayectoria a visualizar. Durante la simulación, las trayectorias se pueden representar de tres formas diferentes: La trayectoria teórica de la punta de la herramienta. La trayectoria real de la punta de la herramienta. La trayectoria real con la herramienta en sólido y el mecanizado en la pieza. Por defecto se representa la herramienta en sólido mecanizando la pieza, pero en cada vista se puede definir una trayectoria diferente.
Para seleccionar la visualización de la trayectoria teórica de la punta de la herramienta, hacer clic sobre una vista y sobre el botón Teórica de la barra de herramientas. La trayectoria teórica es la trayectoria de la punta de la herramienta sin la compensación del radio. Para seleccionar la visualización de la trayectoria real de la punta de la herramienta, hacer clic sobre una vista y sobre el botón Real de la barra de herramientas. La trayectoria real es la trayectoria de la punta de la herramienta con la compensación del radio.
Paso 5: Comenzar la simulación. Para simular el programa de forma continua, hacer clic sobre el botón Marcha de la barra de herramientas. En la parte derecha de la pantalla se encuentra el Panel de estado , donde se muestran los datos que indican el estado de la máquina y la posición de los ejes a lo largo de la simulación. En la parte superior del panel y en el campo Estado se puede ver en que situación se encuentra la simulación en cada momento:
Al parar la simulación, haciendo clic en el botón Paro , el estado pasará a ser Interrumpido.
Paso 6: Simular bloque a bloque. Para realizar la simulación bloque a bloque, marcar la opción Paso en el panel de Control parada , que se encuentra en la parte inferior de la pantalla. Para simular bloque a bloque introducir el valor 1 en el campo junto a Paso. Después de la simulación de un bloque, el estado pasará a ser
y para continuar hacer clic en el botón Marcha.
