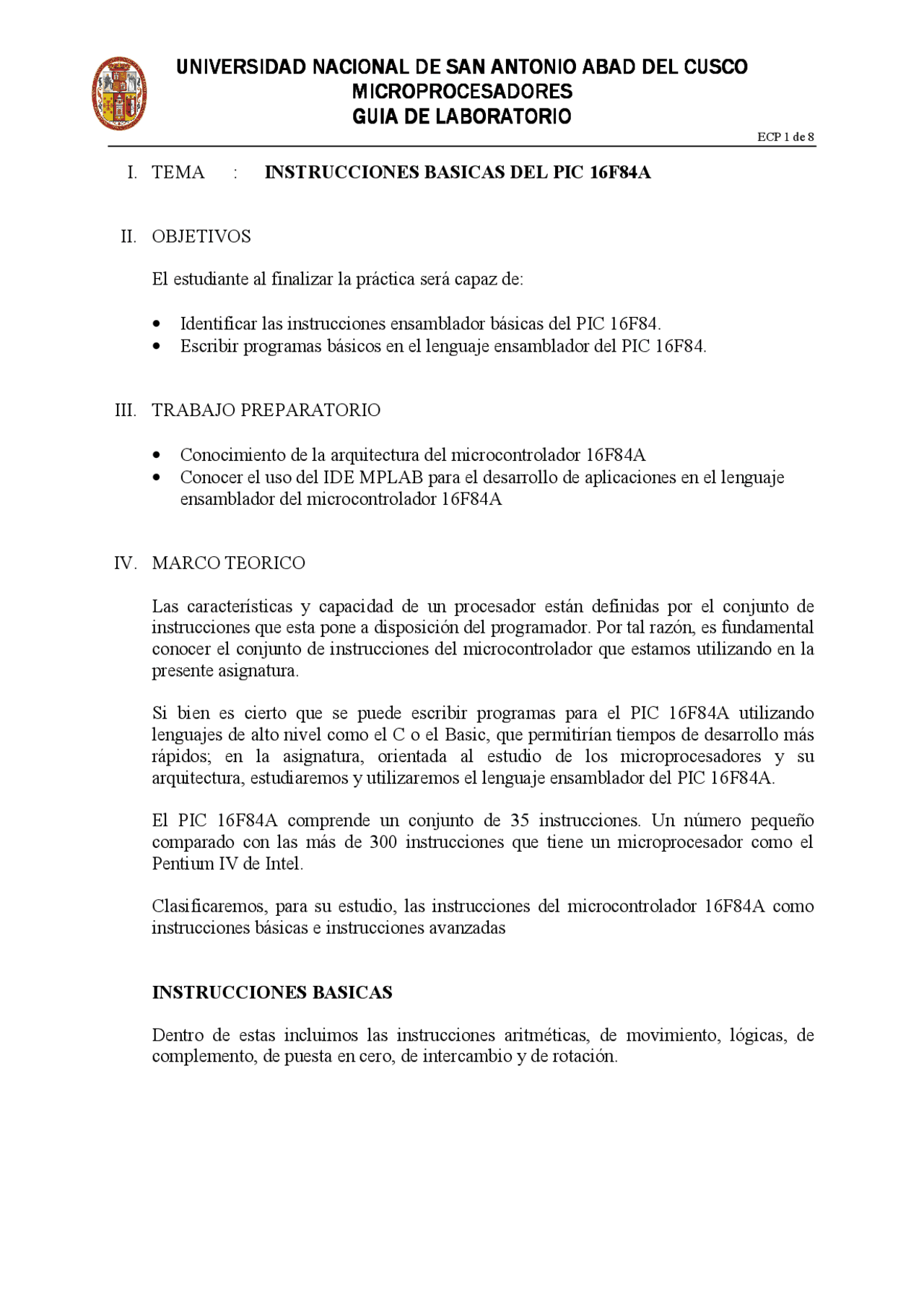

UNIVERSIDAD NACIONAL
UNIVERSIDAD NACIONAL UNIVERSIDAD NACIONAL
UNIVERSIDAD NACIONAL DE SAN ANTONIO ABAD DEL CUSCO
DE SAN ANTONIO ABAD DEL CUSCODE SAN ANTONIO ABAD DEL CUSCO
DE SAN ANTONIO ABAD DEL CUSCO
MICROPROCESADORES
MICROPROCESADORESMICROPROCESADORES
MICROPROCESADORES
GUIA DE LABORATORIO
GUIA DE LABORATORIOGUIA DE LABORATORIO
GUIA DE LABORATORIO
ECP 1 de 8
I. TEMA : INSTRUCCIONES BASICAS DEL PIC 16F84A
II. OBJETIVOS
El estudiante al finalizar la práctica será capaz de:
• Identificar las instrucciones ensamblador básicas del PIC 16F84.
• Escribir programas básicos en el lenguaje ensamblador del PIC 16F84.
III. TRABAJO PREPARATORIO
• Conocimiento de la arquitectura del microcontrolador 16F84A
• Conocer el uso del IDE MPLAB para el desarrollo de aplicaciones en el lenguaje
ensamblador del microcontrolador 16F84A
IV. MARCO TEORICO
Las características y capacidad de un procesador están definidas por el conjunto de
instrucciones que esta pone a disposición del programador. Por tal razón, es fundamental
conocer el conjunto de instrucciones del microcontrolador que estamos utilizando en la
presente asignatura.
Si bien es cierto que se puede escribir programas para el PIC 16F84A utilizando
lenguajes de alto nivel como el C o el Basic, que permitirían tiempos de desarrollo más
rápidos; en la asignatura, orientada al estudio de los microprocesadores y su
arquitectura, estudiaremos y utilizaremos el lenguaje ensamblador del PIC 16F84A.
El PIC 16F84A comprende un conjunto de 35 instrucciones. Un número pequeño
comparado con las más de 300 instrucciones que tiene un microprocesador como el
Pentium IV de Intel.
Clasificaremos, para su estudio, las instrucciones del microcontrolador 16F84A como
instrucciones básicas e instrucciones avanzadas
INSTRUCCIONES BASICAS
Dentro de estas incluimos las instrucciones aritméticas, de movimiento, lógicas, de
complemento, de puesta en cero, de intercambio y de rotación.
