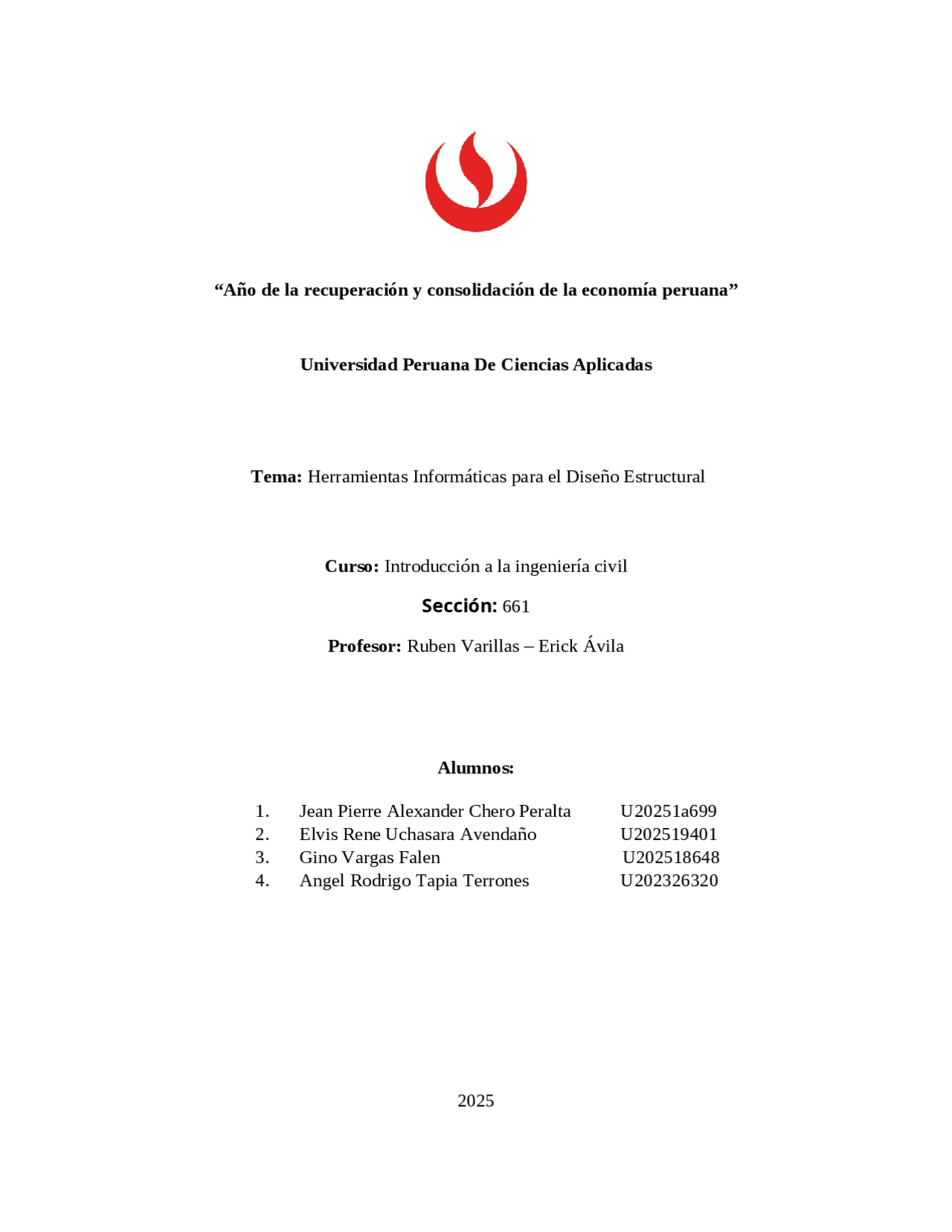

“Año de la recuperación y consolidación de la economía peruana” Universidad Peruana De Ciencias Aplicadas Tema: Herramientas Informáticas para el Diseño Estructural Curso: Introducción a la ingeniería civil Sección: 661 Profesor: Ruben Varillas – Erick Ávila Alumnos:
- Jean Pierre Alexander Chero Peralta U20251a
- Elvis Rene Uchasara Avendaño U
- Gino Vargas Falen U
- Angel Rodrigo Tapia Terrones U 2025
ÍNDICE
- Herramientas Informáticas para el Diseño Estructural
- 1.1. Descripción del tema
- Obra o Proyecto seleccionado
- Relación con la ingeniería civil
- Conclusiones y recomendaciones
- Lecciones aprendidas o reflexiones del grupo..........................................................
- Anexos...................................................................................................................
- Bibliografía............................................................................................................
1.2. Definición de diseño estructural. El diseño estructural es el proceso que consiste en crear una estructura segura y funcional bajo cualquier estado de cargas que pueda experimentar. Durante este proceso, el ingeniero estructural determinará la estabilidad, la resistencia y la rigidez de la estructura. El objetivo básico en el diseño y análisis estructural es generar una estructura capaz de resistir todas las cargas aplicadas sin fallar durante su vida útil prevista. Existen principalmente 5 pasos esenciales a seguir para el diseño de cualquier estructura: (1) modelado, (2) análisis de cargas, (3) análisis estructural (4) diseño y (5) detallado. 1.2.1. Modelado El primer paso es modelar el esqueleto mecánico de la estructura, incluidos sus cimientos, pilares, vigas, pórticos, cerchas y otros elementos. El punto de partida es el modelo arquitectónico. Un modelo arquitectónico muestra cómo se verá la estructura en la realidad, pero no es adecuado para los cálculos debido al alto nivel de detalle que se requiere. El modelo arquitectónico debe ser procesado hasta que solo quede la estructura portante. La estructura portante transferirá las cargas aplicadas al terreno. 1.2.2. Análisis de carga Luego, el ingeniero estructural debe identificar todas las posibles cargas o acciones que la estructura puede experimentar durante su vida útil. Ejemplos de cargas en estructuras son:
- Cargas muertas, es decir, el peso propio de la estructura y acabados;
- Sobrecargas de uso: ocupación de personas en edificios, equipos en movimiento y movimiento de automóviles en puentes;
- Cargas de viento: cualquier presión o fuerza horizontal y/o ascendente que el viento ejerce sobre un edificio;
- Cargas de nieve: solo aplicable para estructuras que se espera que reciban nevadas;
- Cargas sísmicas: cuando la estructura se encuentra en una región sísmica;
- Empuje de tierras: para ser aplicado en túneles, muros de contención, sótanos;
- Agua y hielo: para algunas estructuras como puentes, plataformas marinas y estructuras costeras;
- Cargas térmicas: el calentamiento o enfriamiento desigual de partes de la estructura crean grandes tensiones;
- Cargas dinámicas: por ejemplo, inducidas por maquinaria - Figura 2.
- ¿Dónde deben colocarse los detalles y dónde deben realizarse las uniones estructurales o empalmes? Para otros detalles como uniones viga-pilar o placas de anclaje de pilares, la posición de estas es indiscutible.
- Las especificaciones para la armadura, tornillos, pernos de anclaje y soldaduras, es decir, el diámetro y la disposición de las barras de la armadura, la calidad del acero del tornillo, el número de tornillos, el espesor de la garganta de la soldadura, las placas de los extremos, etc. El detallado va de la mano con la ductilidad de las estructuras. En el caso de hormigón armado, por ejemplo: si aportamos una armadura de forma equilibrada en vigas y pilares, podemos aumentar la ductilidad de la estructura. Si planificamos estratégicamente las uniones de acero, los costes pueden reducirse considerablemente. El empalme entre 2 partes de la viga no se debe realizar en el centro del vano de la viga sino a cierta distancia del pilar donde el momento flector tiende a anularse (unión articulada). Figura 3. 2. Obra o Proyecto seleccionado POYECTO: “INGENIERIA DE DETALLE, PROCURA Y CONSTRUCCIÓN W MINERAL - CONSTRUCCIÓN DE LA NUEVA CHANCADORA ANTAMINA”
El Proyecto se ubica en la unidad minera Antamina, situado en el distrito de San Marcos, en la región de Ancash - Perú, a una altitud promedio de 4,300 m.s.n.m. Se accede a la unidad minera directo desde Lima por una carretera asfaltada a lo largo de 450 km aproximadamente. Así mismo, se puede acceder desde Huaraz por una carretera asfaltada a lo largo de 160 km de distancia. El área del Proyecto se encuentra ubicada dentro de las instalaciones de Antamina. La ubicación geográfica y los accesos a la zona del Proyecto se muestra en la figura N° 01. Figura 4. Ubicación y Acceso al Proyecto a. ¿Qué función cumple el Proyecto? El Proyecto es el desarrollo del Sistema W1 Mineral, el cual incluye la Ingeniería, Procura y Construcción de una estación de chancado Semimóvil, Sistema de Transporte y
debe de tener en consideración que se debe garantizar que el W1 Mineral pueda ser satisfactoriamente integrado al proceso productivo del W1 Desmonte. Figura 5. Modelamiento 3D Planta Chancadora Fuente: Informe de Proyecto b. Desafíos técnicos: Uno de los desafíos técnicos que se presentaron en el proyecto, fue la estabilidad de los taludes de toda la faja transportadora FS(1.5), este requerimiento de los taludes implicaba modificar el ancho operativo del Haul Road de mina, lo cual era imposible parar o restringir la operación minera, la empresa constructora volvió a realizar el análisis estático y seudo estático de los taludes (local y global)con el propósito de mitigar el impacto en la producción de mineral, después de muchas pruebas de estabilidad se logró dar solución técnica por ejemplo en las zonas más desfavorables cambiar la inclinación de talud hasta 28° y reforzar el primer banco del talud logrado alcanzar el factor de seguridad requerido.
Figura 6. Vista aérea del Proyecto Fuente: Informe de Proyecto c. Los materiales que fueron empleados para la realización del proyecto son: Muro de suelo reforzado y obras de concreto, que incluyen la construcción del muro, incluyendo los rellenos y las obras de concreto requeridas para el equipamiento mecánico y eléctrico. Una vez se tengan las obras de cimentación terminadas y con la procura de FLS (según cronograma) en Obra se dará inicio al montaje electromecánico, para lo cual, previamente se tendrá una zona de Preensamble para los componentes del Módulo de Fajas y Edificio de Chancado. El montaje propio de la estación de chancado dependerá del montaje de la faja de sacrificio (cola o tail station), la cual, luego de su montaje se procede al montaje de la estructura
Frente de trabajo N°01 – Muro de Suelo Reforzado y cimentaciones Frente de trabajo N°01 – Hormigonado de Cimentación
Frente de trabajo N°01 – Montaje del Chancador Para la construcción del muro TEM, se utilizaron materiales como placas de concreto rotuladas, cintas Geostrap y malla biaxial. Por otro lado, los materiales utilizados requerían el uso de maquinarias por ejemplo equipos de línea amarilla de alta producción como la excavadora Komatsu PC800 y PC600, la descarga de material de relleno se utilizaron camiones mineros de 400 tn, esto sin dejar de numerar a los equipos convencionales como rodillo de 20 tn, excavadoras de 36 tn y volquetes de 24 m3. Equipos Principales, el presente Proyecto contempla el desarrollo de obras multidisciplinarias, por lo que los principales equipos requeridos son los correspondientes a línea amarilla, equipos de construcción civil y equipos de izaje, los que se indican a continuación:
- Excavadoras 374, 349 y 336 o similares
- Cargadores fontales 962 o similar
- Rockdrill T-35 o similar
- Rodillos 10-12 y 18-20 ton
- Rodillos menores de 1 y 3 ton
- Tractores D
- Motoniveladora
- Camiones volquete 17 - 20 m
- Camiones articulados de 24 m
- Retroexcavadoras
chancado hasta su destino final, reduciendo costos y mejorando la eficiencia operativa. Herramientas de Investigación, Para desarrollar un proyecto de esta magnitud, se utilizan herramientas avanzadas como simulaciones computacionales, análisis estructural y estudios geotécnicos. Además, se emplean softwares especializados para modelar y optimizar los sistemas de transporte y las estructuras metálicas.
3. Relación con la ingeniería civil La ingeniería civil es una disciplina que ha evolucionado constantemente a lo largo de la historia para responder a las necesidades de infraestructura de la humanidad. Tradicionalmente, el diseño estructural dependía de métodos manuales basados en cálculos matemáticos, ensayos empíricos y normas técnicas. Sin embargo, con el avance de la tecnología informática, el proceso de diseño estructural se ha transformado profundamente. Hoy en día, las herramientas informáticas permiten a los ingenieros civiles diseñar, simular, analizar y optimizar estructuras con una precisión, velocidad y eficiencia que antes eran imposibles. Estas tecnologías no solo mejoran la productividad, sino que también elevan el nivel de seguridad y sostenibilidad de las obras. 3.1. ¿Por qué son esenciales en Ingeniería Civil? La ingeniería civil moderna es cada vez más exigente: las obras son más grandes, más complejas y deben cumplir con estándares de seguridad mucho más estrictos. Resolver manualmente los análisis estructurales de, por ejemplo, un edificio de 50 pisos sería inviable sin ayuda informática.
3.2. Estas herramientas permiten: Modelar estructuras reales en un entorno virtual antes de construirlas físicamente. Predecir cómo reaccionarán ante cargas gravitatorias, vientos, sismos, explosiones, vibraciones de máquinas, etc. Optimizar materiales y costos: Se puede diseñar una estructura segura sin sobrepasarse en materiales (por ejemplo, no poner más acero del necesario en una viga). Evaluar diferentes alternativas de diseño de manera rápida. Asegurar la compatibilidad entre arquitectura, estructura e instalaciones mediante modelado colaborativo (BIM - Building Information Modeling). 3.3. Tipos de Análisis que permiten hacer: Análisis estático lineal: Cargas constantes. Análisis dinámico: Comportamiento frente a cargas móviles, sismos o vibraciones. Análisis no lineal: Cuando el comportamiento del material cambia con la carga (fisuras, plastificación). Análisis modal: Determinar modos y frecuencias de vibración. Análisis pushover: Evaluación de comportamiento ante cargas sísmicas extremas. Diseño paramétrico: Automatización de cambios geométricos y de carga. Ejemplos prácticos:
Las herramientas informáticas son imprescindibles en la ingeniería estructural moderna: La complejidad de los proyectos actuales exige métodos de análisis avanzados que serían imposibles o muy ineficientes de realizar manualmente. Estas herramientas permiten diseñar estructuras seguras, optimizadas y cumpliendo normativas nacionales e internacionales. Facilitan la toma de decisiones basada en datos precisos: Gracias a la simulación de cargas, el análisis dinámico y la verificación automatizada de normas, el ingeniero puede prever el comportamiento de la estructura antes de su construcción, minimizando riesgos técnicos y financieros. Promueven el ahorro de tiempo y recursos: Automatizar cálculos y generar documentación estructural de forma eficiente reduce los tiempos de diseño, evita retrabajos y optimiza el uso de materiales, impactando positivamente en los costos del proyecto. Potencian la integración interdisciplinaria: El uso de plataformas BIM (como Revit) junto con software de análisis (como SAP2000, ETABS o CSI Bridge) permite que ingenieros estructurales, arquitectos e ingenieros MEP trabajen de manera colaborativa en un mismo modelo, reduciendo errores de coordinación. Exigen una actualización constante del ingeniero: La rápida evolución del software obliga a los profesionales a capacitarse continuamente para dominar nuevas versiones, nuevas funciones y mejores prácticas de modelado, análisis y diseño estructural.
4.2. Recomendaciones Fomentar la formación continua en herramientas informáticas especializadas: Los ingenieros civiles deben incorporar en su formación académica y profesional cursos de programas como AutoCAD, SAP2000, ETABS, SAFE, Revit, entre otros, para mantenerse competitivos en el mercado laboral. Seleccionar las herramientas adecuadas según el tipo de proyecto: No todos los programas son ideales para todos los proyectos. Por ejemplo, ETABS es ideal para edificios, mientras que CSI Bridge es mejor para puentes. Una buena elección del software optimiza el desempeño del ingeniero. Integrar los métodos de análisis manuales y automáticos: Aunque las herramientas informáticas facilitan el trabajo, siempre es recomendable que el ingeniero compruebe manualmente los resultados críticos para tener un mejor criterio estructural y detectar posibles errores del modelo. Priorizar la interoperabilidad y el uso de entornos BIM: En proyectos de gran envergadura, es fundamental utilizar herramientas compatibles con BIM para facilitar el flujo de información entre distintas disciplinas de la construcción. Promover una cultura de calidad y ética en el uso del software: Es vital usar estas herramientas de manera responsable, verificando los resultados y entendiendo las bases teóricas detrás de los cálculos, para garantizar estructuras seguras y éticas en su diseño.
