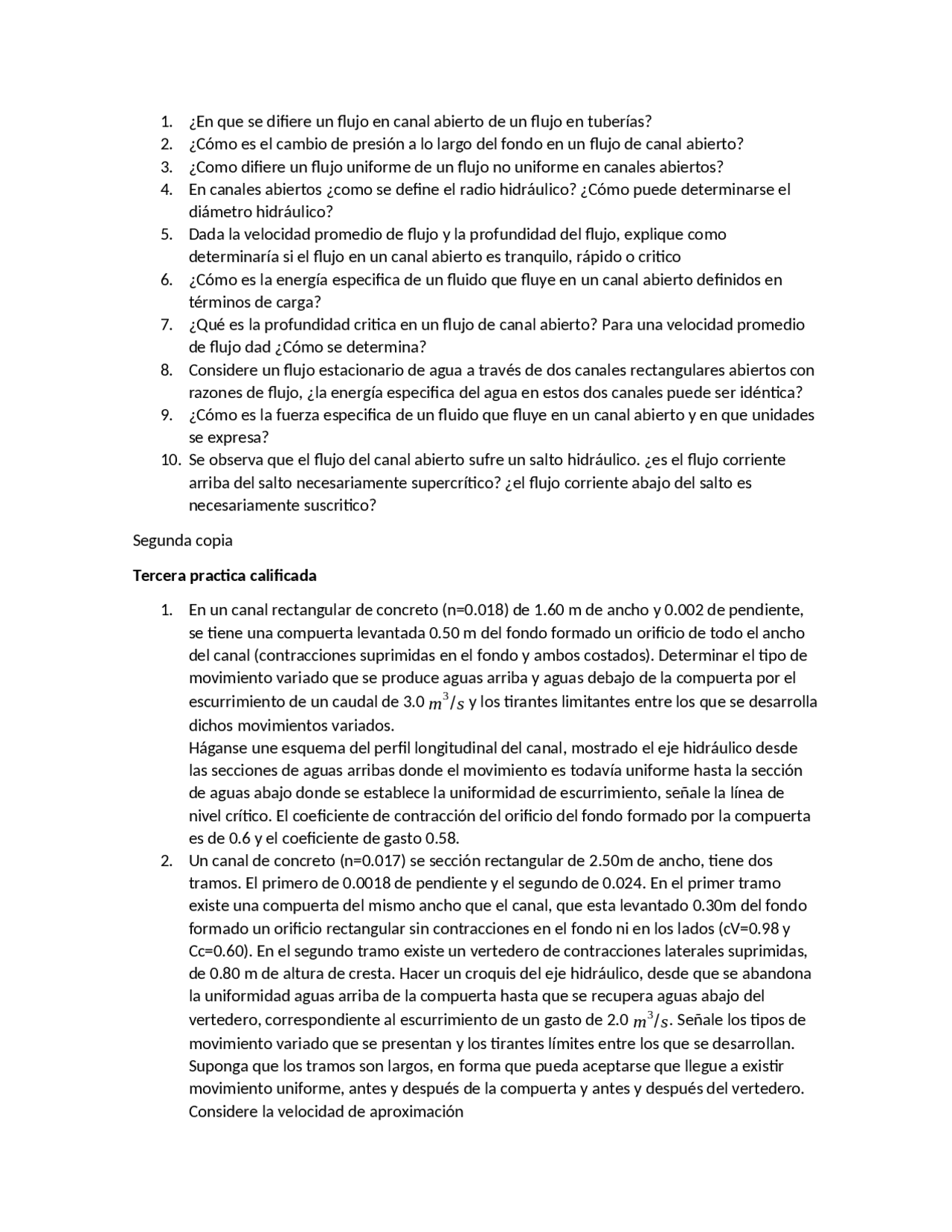

1. ¿En que se difiere un flujo en canal abierto de un flujo en tuberías?
2. ¿Cómo es el cambio de presión a lo largo del fondo en un flujo de canal abierto?
3. ¿Como difiere un flujo uniforme de un flujo no uniforme en canales abiertos?
4. En canales abiertos ¿como se define el radio hidráulico? ¿Cómo puede determinarse el
diámetro hidráulico?
5. Dada la velocidad promedio de flujo y la profundidad del flujo, explique como
determinaría si el flujo en un canal abierto es tranquilo, rápido o critico
6. ¿Cómo es la energía especifica de un fluido que fluye en un canal abierto definidos en
términos de carga?
7. ¿Qué es la profundidad critica en un flujo de canal abierto? Para una velocidad promedio
de flujo dad ¿Cómo se determina?
8. Considere un flujo estacionario de agua a través de dos canales rectangulares abiertos con
razones de flujo, ¿la energía especifica del agua en estos dos canales puede ser idéntica?
9. ¿Cómo es la fuerza especifica de un fluido que fluye en un canal abierto y en que unidades
se expresa?
10. Se observa que el flujo del canal abierto sufre un salto hidráulico. ¿es el flujo corriente
arriba del salto necesariamente supercrítico? ¿el flujo corriente abajo del salto es
necesariamente suscritico?
Segunda copia
Tercera practica calificada
1. En un canal rectangular de concreto (n=0.018) de 1.60 m de ancho y 0.002 de pendiente,
se tiene una compuerta levantada 0.50 m del fondo formado un orificio de todo el ancho
del canal (contracciones suprimidas en el fondo y ambos costados). Determinar el tipo de
movimiento variado que se produce aguas arriba y aguas debajo de la compuerta por el
escurrimiento de un caudal de 3.0
m3/s
y los tirantes limitantes entre los que se desarrolla
dichos movimientos variados.
Háganse une esquema del perfil longitudinal del canal, mostrado el eje hidráulico desde
las secciones de aguas arribas donde el movimiento es todavía uniforme hasta la sección
de aguas abajo donde se establece la uniformidad de escurrimiento, señale la línea de
nivel crítico. El coeficiente de contracción del orificio del fondo formado por la compuerta
es de 0.6 y el coeficiente de gasto 0.58.
2. Un canal de concreto (n=0.017) se sección rectangular de 2.50m de ancho, tiene dos
tramos. El primero de 0.0018 de pendiente y el segundo de 0.024. En el primer tramo
existe una compuerta del mismo ancho que el canal, que esta levantado 0.30m del fondo
formado un orificio rectangular sin contracciones en el fondo ni en los lados (cV=0.98 y
Cc=0.60). En el segundo tramo existe un vertedero de contracciones laterales suprimidas,
de 0.80 m de altura de cresta. Hacer un croquis del eje hidráulico, desde que se abandona
la uniformidad aguas arriba de la compuerta hasta que se recupera aguas abajo del
vertedero, correspondiente al escurrimiento de un gasto de 2.0
m3/s
. Señale los tipos de
movimiento variado que se presentan y los tirantes límites entre los que se desarrollan.
Suponga que los tramos son largos, en forma que pueda aceptarse que llegue a existir
movimiento uniforme, antes y después de la compuerta y antes y después del vertedero.
Considere la velocidad de aproximación
